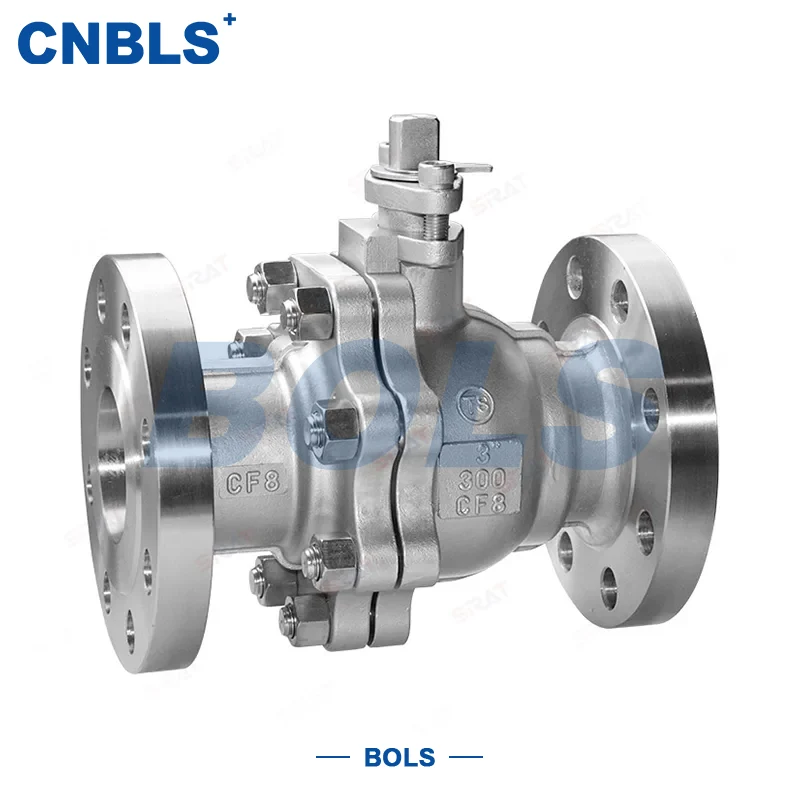

ANSI স্টেইনলেস স্টীল ইন্টিগ্রেটেড বল ভালভ

ANSI স্টেইনলেস স্টীল ইন্টিগ্রেটেড বল ভালভ ডিজাইন এবং ANSI B16.34 এর সাথে কঠোরভাবে তৈরি করা হয়েছে। এতে বল এবং স্টেমের একটি অখণ্ডভাবে ঢালাই কাঠামো রয়েছে, যা আরও কমপ্যাক্ট ডিজাইন, উচ্চ শক্তি এবং আরও নির্ভরযোগ্য সিলিংয়ের জন্য ঐতিহ্যগত বিভক্ত সংযোগকারী অংশগুলিকে সরিয়ে দেয়।

একটি স্ট্রেইট-থ্রু ফ্লো প্যাসেজের সাথে, ভালভের কম প্রবাহ প্রতিরোধের এবং দ্রুত অপারেশন রয়েছে, যা পাইপলাইন মিডিয়ার দ্রুত পূর্ণ-খোলা এবং সম্পূর্ণ-ক্লোজ নিয়ন্ত্রণ সক্ষম করে। বিভিন্ন স্টেইনলেস স্টীল উপকরণ এবং সিলিং স্ট্রাকচার দিয়ে সজ্জিত, ভালভ ক্ষয়কারী, উচ্চ-তাপমাত্রা এবং উচ্চ-চাপের অবস্থার অধীনে স্থিতিশীল কর্মক্ষমতা প্রদান করে, যা এটিকে একটি প্রধান খাদ্য, জল, গ্যাস, জল, গ্যাস, জল নিয়ন্ত্রণের জন্য একটি গুরুত্বপূর্ণ উপাদান তৈরি করে। ফার্মাসিউটিক্যাল এবং অন্যান্য শিল্প।

মূল গঠন এবং বৈশিষ্ট্য

ইন্টিগ্রাল কাস্ট স্ট্রাকচার

● বল এবং স্টেম অবিচ্ছিন্নভাবে স্টেইনলেস স্টীল থেকে ঢালাই করা হয়, কোন অতিরিক্ত ঢালাই বা থ্রেডেড সংযোগ ছাড়াই।

● উচ্চ কাঠামোগত অনমনীয়তা এবং ঘনত্ব, কার্যকরভাবে খিঁচুনি এবং ফুটো হওয়ার ঝুঁকি হ্রাস করে।

● কমপ্যাক্ট আকার, স্থান-সীমিত পাইপিং লেআউটের জন্য আদর্শ।

চমৎকার প্রবাহ কর্মক্ষমতা

● কম চাপের ক্ষতি এবং বড় প্রবাহ ক্ষমতা সহ সোজা এস-টাইপ প্রবাহ উত্তরণ।

● উচ্চ প্রবাহ সহগ Cv, একই আকারে প্রচলিত গ্লোব ভালভ এবং গেট ভালভ থেকে উচ্চতর।

শক্তিশালী জারা প্রতিরোধের এবং দীর্ঘ সেবা জীবন

● বডি, বল, স্টেম এবং ফাস্টেনার সবই স্টেইনলেস স্টিলে পাওয়া যায়।

● অ্যাসিড, ক্ষার, লবণ, তেল, গ্যাস এবং বাষ্প সহ ক্ষয়কারী মিডিয়ার জন্য উপযুক্ত।

● ডুপ্লেক্স স্টেইনলেস স্টীল, Hastelloy এবং অন্যান্য alloys উচ্চ-তাপমাত্রা, উচ্চ-চাপ, অত্যন্ত ক্ষয়কারী অবস্থার জন্য উপলব্ধ।

নির্ভরযোগ্য সিলিং এবং ওয়াইড অ্যাপ্লিকেশন

● ভাসমান বল / স্থির বল কাঠামো উপলব্ধ।

● বিভিন্ন তাপমাত্রার প্রয়োজনীয়তার জন্য নরম সীল (PTFE/RPTFE) এবং ধাতব হার্ড সীল (স্টেলাইট খাদ)।

● ফুটো হার API 6D ক্লাস Ⅵ পূরণ করে।

মাল্টি-স্ট্যান্ডার্ড, মাল্টি-অ্যাকচুয়েশন, মাল্টি-সংযোগ

● API 6D, ANSI B16.34, ANSI B16.5 সহ আন্তর্জাতিক মান মেনে চলে।

● অ্যাকচুয়েশনের সম্পূর্ণ পরিসর: ম্যানুয়াল, ওয়ার্ম গিয়ার, বায়ুসংক্রান্ত, বৈদ্যুতিক।

● একাধিক সংযোগ: সহজে অন-সাইট ইনস্টলেশনের জন্য ফ্ল্যাঞ্জযুক্ত, থ্রেডেড, বাট-ওয়েল্ড।

প্রধান প্রযুক্তিগত পরামিতি

প্রধান উপাদান কনফিগারেশন

সাধারণ অ্যাপ্লিকেশন

অবিচ্ছেদ্য কাঠামো, সমস্ত-স্টেইনলেস-স্টীল নির্মাণ এবং উচ্চ-মানের নকশা সহ, ANSI স্টেইনলেস স্টীল ইন্টিগ্রেটেড বল ভালভগুলি কঠোর সিলিং, নির্ভরযোগ্যতা এবং জারা প্রতিরোধের প্রয়োজন শিল্প ব্যবস্থাগুলিতে ব্যাপকভাবে ব্যবহৃত হয়:

● তেল ও গ্যাস: পাইপলাইন, ওয়েলহেড অ্যাসেম্বলি, তেল ও গ্যাস প্রক্রিয়াকরণ স্টেশন (ফায়ার-সেফ, অ্যান্টি-সালফার, API 6D প্রত্যয়িত) সংগ্রহ করা

● রাসায়নিক শিল্প: অ্যাসিড, ক্ষার, লবণ, দ্রাবক এবং ক্ষয়কারী রাসায়নিকের পরিবহন

● জল চিকিত্সা এবং পরিবেশগত সুরক্ষা: কাঁচা জল, বর্জ্য জল, বিশুদ্ধ জল, ডিস্যালিনেশন সিস্টেম

● পাওয়ার ইঞ্জিনিয়ারিং: বয়লার ফিড জল, জল সঞ্চালন, রাসায়নিক জল চিকিত্সা সিস্টেম

● খাদ্য ও ফার্মাসিউটিক্যাল: হাইজেনিক মিডিয়া, বাষ্প, পাইপলাইন পরিষ্কার করা (কোনও মৃত স্থান নেই, পরিষ্কার করা সহজ)

● পেপারমেকিং, প্রিন্টিং এবং ডাইং, ধাতুবিদ্যা: উচ্চ-তাপমাত্রা, কণা-ধারণকারী, ক্ষয়কারী স্লারি এবং তরল

নির্বাচন সুপারিশ

মাঝারি এবং উপাদান ম্যাচিং

● সাধারণ জারা: 304 / CF8 সিরিজ

● মাঝারি থেকে উচ্চ জারা: 316L / CF3M সিরিজ

● উচ্চ চাপ এবং গুরুতর জারা: 2205 ডুপ্লেক্স স্টেইনলেস স্টীল

● কণা-ধারণকারী মিডিয়া: ধাতু হার্ড সীল পছন্দ

তাপমাত্রা এবং সীল নির্বাচন

● ≤ 232℃: PTFE / RPTFE নরম সীল (ব্যয়-কার্যকর)

● 232℃: ধাতব শক্ত সীল (স্টেলাইট খাদ)

চাপ এবং সিস্টেম নিরাপত্তা

● নকশা চাপ অনুযায়ী সংশ্লিষ্ট শ্রেণী নির্বাচন করুন; 10% ~ 20% চাপ মার্জিন প্রস্তাবিত।

● তেল, গ্যাস এবং বিপজ্জনক পরিষেবাগুলির জন্য: API 6D, API 6FA (ফায়ার-সেফ, অ্যান্টি-সালফার) প্রত্যয়িত পণ্য পছন্দ।

অ্যাকচুয়েশন এবং ইনস্টলেশন

● ছোট বোর, ম্যানুয়াল অপারেশন: সরাসরি হ্যান্ডহুইল

● বড় বোর, উচ্চ টর্ক: কৃমি গিয়ার অপারেশন

● দূরবর্তী / স্বয়ংক্রিয় নিয়ন্ত্রণ: বায়ুসংক্রান্ত বা বৈদ্যুতিক অ্যাকুয়েটর

ইনস্টলেশন, অপারেশন এবং রক্ষণাবেক্ষণ

ইনস্টলেশন ও অপারেশন

● ইনস্টলেশনের আগে, মডেল, চাপ, আকার এবং পরিষেবার শর্তগুলি যাচাই করুন; নিশ্চিত করুন স্টেইনলেস স্টীল বডি ক্ষতিগ্রস্ত হয় না।

● জলের হাতুড়ি এড়াতে ধীরে ধীরে খুলুন/বন্ধ করুন।

● বায়ুসংক্রান্ত/বৈদ্যুতিক ভালভের জন্য, অপারেশনের আগে বায়ু সরবরাহ, পাওয়ার সাপ্লাই এবং নিয়ন্ত্রণ সংকেত স্বাভাবিক রয়েছে তা নিশ্চিত করুন।

● অতিরিক্ত চাপ, অতিরিক্ত তাপমাত্রা এবং অতিরিক্ত লোড পরিষেবা কঠোরভাবে নিষিদ্ধ করুন।

রুটিন রক্ষণাবেক্ষণ

● নিয়মিতভাবে সিলিং পৃষ্ঠ, প্যাকিং গ্রন্থি এবং ফ্ল্যাঞ্জযুক্ত জয়েন্টগুলিতে ফুটো আছে কিনা তা পরীক্ষা করুন।

● কোন জব্দ, বায়ু ফুটো বা বৈদ্যুতিক ফুটো নিশ্চিত করতে পর্যায়ক্রমে অ্যাকচুয়েটরগুলি পরিদর্শন করুন।

● মসৃণ অপারেশন বজায় রাখতে নিয়মিত স্টেম এবং ওয়ার্ম গিয়ার লুব্রিকেট করুন।

● দীর্ঘ নিষ্ক্রিয় ভালভের জন্য, মিডিয়া নিষ্কাশন করুন, আর্দ্রতা এবং ধুলো থেকে রক্ষা করুন এবং স্টেইনলেস স্টিলের অংশগুলির ক্ষয় রোধ করুন।
