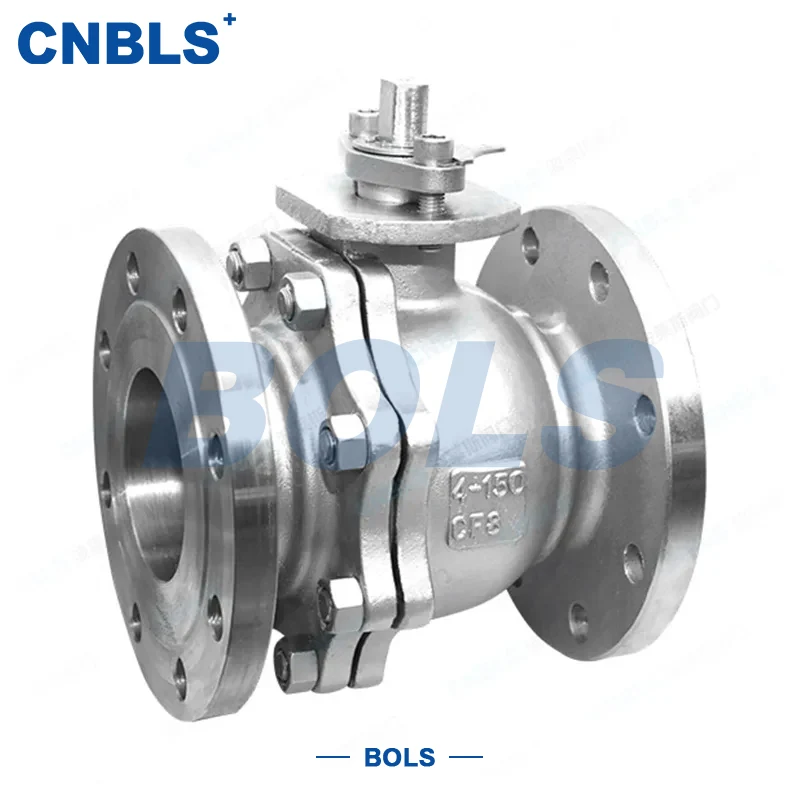

ANSI স্টেইনলেস স্টীল ফ্ল্যাঞ্জ বল ভালভ

ANSI স্টেইনলেস স্টীল ফ্ল্যাঞ্জ বল ভালভ হল একটি কোয়ার্টার-টার্ন শাট-অফ ভালভ যা ANSI/ASME মান অনুযায়ী ডিজাইন ও তৈরি করা হয়েছে। একটি সম্পূর্ণ স্টেইনলেস স্টীল বডি এবং ANSI ফ্ল্যাঞ্জ সংযোগ সমন্বিত, এটি আন্তর্জাতিক পাইপলাইন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।

ভালভ দ্রুত খোলা, বন্ধ এবং প্রবাহ নিয়ন্ত্রণ অর্জনের জন্য বলের 90° ঘূর্ণনের মাধ্যমে কাজ করে। এর প্রধান উপাদানগুলির মধ্যে একটি স্টেইনলেস স্টিল বডি, বল, স্টেম, আসন এবং ঐচ্ছিক অ্যাকচুয়েটর (ম্যানুয়াল, বায়ুসংক্রান্ত বা বৈদ্যুতিক) অন্তর্ভুক্ত রয়েছে। স্টেইনলেস স্টিলের চমৎকার জারা প্রতিরোধ, তাপমাত্রা প্রতিরোধের এবং যান্ত্রিক শক্তির জন্য ধন্যবাদ, এএনএসআই স্টেইনলেস স্টিল ফ্ল্যাঞ্জ বল ভালভগুলি চাহিদা এবং ক্ষয়কারী পরিষেবার পরিস্থিতিতে নির্ভরযোগ্যভাবে সঞ্চালন করে।

এটি সাধারণত তেল ও গ্যাস, পেট্রোকেমিক্যাল, বিদ্যুৎ উৎপাদন এবং সাধারণ শিল্প পাইপিং সিস্টেমে প্রয়োগ করা হয়।

কাজের নীতি

এএনএসআই স্টেইনলেস স্টিল ফ্ল্যাঞ্জ বল ভালভগুলি স্টেমের মাধ্যমে বলটিকে ঘোরানোর মাধ্যমে কাজ করে:

সম্পূর্ণরূপে খোলা: বল বোর পাইপলাইনের সাথে সারিবদ্ধ, মসৃণ, কম-প্রতিরোধের প্রবাহের অনুমতি দেয়

সম্পূর্ণরূপে বন্ধ: বল সম্পূর্ণরূপে প্রবাহকে ব্লক করতে 90° ঘোরে

থ্রটলিং অবস্থান: মধ্যবর্তী অবস্থান (0°–90°) সীমিত প্রবাহ নিয়ন্ত্রণের অনুমতি দেয়

এই সহজ কোয়ার্টার-টার্ন ডিজাইন ANSI স্টেইনলেস স্টিল ফ্ল্যাঞ্জ বল ভালভকে দ্রুত অপারেশন, টাইট শাট-অফ এবং সর্বনিম্ন চাপ কমিয়ে দেয়।

মূল বৈশিষ্ট্য

ANSI/API স্ট্যান্ডার্ডের সাথে সম্মতি

API 608 এবং ANSI B16.34 অনুযায়ী ডিজাইন করা হয়েছে, স্পষ্ট চাপ-তাপমাত্রার রেটিং এবং আন্তর্জাতিক প্রকল্পে সহজে একীকরণ নিশ্চিত করে।

সম্পূর্ণ স্টেইনলেস স্টীল নির্মাণ

ক্লোরিনযুক্ত জল, অ্যাসিড, ক্ষার এবং টক পরিষেবার মতো ক্ষয়কারী মিডিয়া পরিচালনা করার জন্য F304, F316 এবং F316L উপকরণগুলিতে উপলব্ধ।

নির্ভরযোগ্য ফ্ল্যাঞ্জযুক্ত সংযোগ

ANSI B16.5 RF বা RTJ ফ্ল্যাঞ্জগুলি সুরক্ষিত ইনস্টলেশন, সহজ রক্ষণাবেক্ষণ এবং প্রমিত পাইপলাইন সামঞ্জস্য প্রদান করে।

ঐচ্ছিক বল গঠন

ক্লাস 150/300: সাধারণত ভাসমান বলের নকশা

ক্লাস 600 এবং তার উপরে: সাধারণত নিম্ন টর্কের জন্য ট্রুনিয়ন মাউন্ট করা বল

এই নমনীয়তা ANSI স্টেইনলেস স্টীল ফ্ল্যাঞ্জ বল ভালভগুলিকে একটি বিস্তৃত চাপ পরিসীমা কভার করতে দেয়।

নমনীয় আসন বিকল্প

প্রধান প্রযুক্তিগত বিশেষ উল্লেখ

ডিজাইন ও টেস্টিং স্ট্যান্ডার্ড

নির্ভরযোগ্যতা এবং সন্ধানযোগ্যতা নিশ্চিত করতে, ANSI স্টেইনলেস স্টিল ফ্ল্যাঞ্জ বল ভালভগুলি মেনে চলে:

সাধারণ অ্যাপ্লিকেশন

ANSI স্টেইনলেস স্টীল ফ্ল্যাঞ্জ বল ভালভ ব্যাপকভাবে ব্যবহৃত হয়:

তেল এবং পেট্রোকেমিক্যাল উদ্ভিদ

প্রাকৃতিক গ্যাস ট্রান্সমিশন

সূক্ষ্ম রাসায়নিক প্রক্রিয়াকরণ

শক্তি এবং বাষ্প সিস্টেম

ফার্মাসিউটিক্যাল এবং খাদ্য পাইপলাইন (সঠিক উপকরণ সহ)

ক্ষয়কারী শিল্প পাইপলাইন

এটি মাঝারি থেকে উচ্চ চাপ পরিষেবাগুলিতে নির্ভরযোগ্য শাট-অফ কর্মক্ষমতা প্রদান করে।

নির্বাচন নির্দেশিকা

সর্বোত্তম কর্মক্ষমতা জন্য, নিম্নলিখিত বিবেচনা করুন:

① প্রেসার ক্লাস ম্যাচিং

পাইপলাইন ডিজাইনের চাপ এবং ANSI B16.34 রেটিং অনুযায়ী ক্লাস 150/300/600 নির্বাচন করুন।

② উপাদান সামঞ্জস্যপূর্ণ

③ আসনের ধরন নির্বাচন

ক্লিন সার্ভিস → নরম আসন

উচ্চ তাপমাত্রা বা কঠিন পদার্থ → ধাতু আসন

④ ফ্ল্যাঞ্জ ফেসিং চয়েস

স্ট্যান্ডার্ড পরিষেবা → আরএফ

উচ্চ চাপ বা উচ্চ সিলিং প্রয়োজনীয়তা → RTJ

ইনস্টলেশন এবং রক্ষণাবেক্ষণ টিপস

পরিষেবা জীবন বাড়ানোর জন্য:

ক্রস-টাইনিং সহ ANSI B16.5 অনুযায়ী ফ্ল্যাঞ্জগুলি ইনস্টল করুন

ইনস্টলেশনের আগে মডেল এবং রেটিং যাচাই করুন

0°–90° রেঞ্জের মধ্যে কঠোরভাবে কাজ করুন

পর্যায়ক্রমে স্টেম প্যাকিং এবং ফ্ল্যাঞ্জ সিলিং পরীক্ষা করুন

প্রয়োজন অনুযায়ী জারা-প্রতিরোধী গ্রীস প্রয়োগ করুন

দীর্ঘ বন্ধ করার আগে ভালভ গহ্বর ড্রেন

সঠিক রক্ষণাবেক্ষণ ANSI স্টেইনলেস স্টীল ফ্ল্যাঞ্জ বল ভালভের দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করতে সহায়তা করে।
