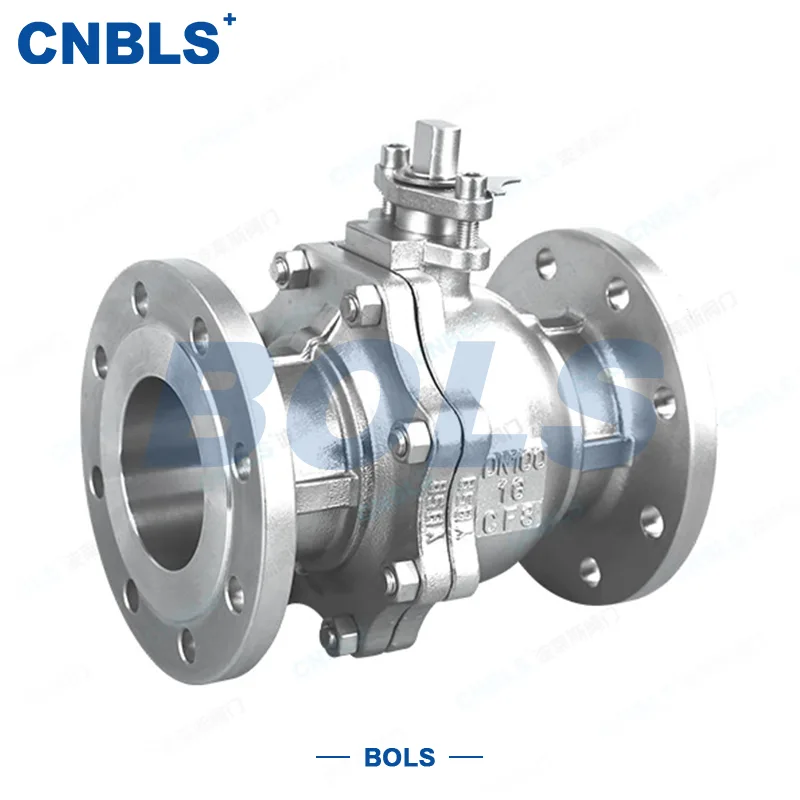

জিবি ফ্ল্যাঞ্জ বল ভালভ

জিবি ফ্ল্যাঞ্জ বল ভালভ হল জাতীয় স্ট্যান্ডার্ড ফ্ল্যাঞ্জ সংযোগ সহ একটি মূল শিল্প তরল নিয়ন্ত্রণ ভালভ, যা বল কোরের 90° ঘূর্ণনের মাধ্যমে পাইপলাইন অন-অফ এবং প্রবাহ নিয়ন্ত্রণ উপলব্ধি করে এবং বিশ্বব্যাপী শিল্প পাইপলাইন সিস্টেমে সর্বাধিক ব্যবহৃত মূলধারার শাট-অফ ভালভগুলির মধ্যে একটি।

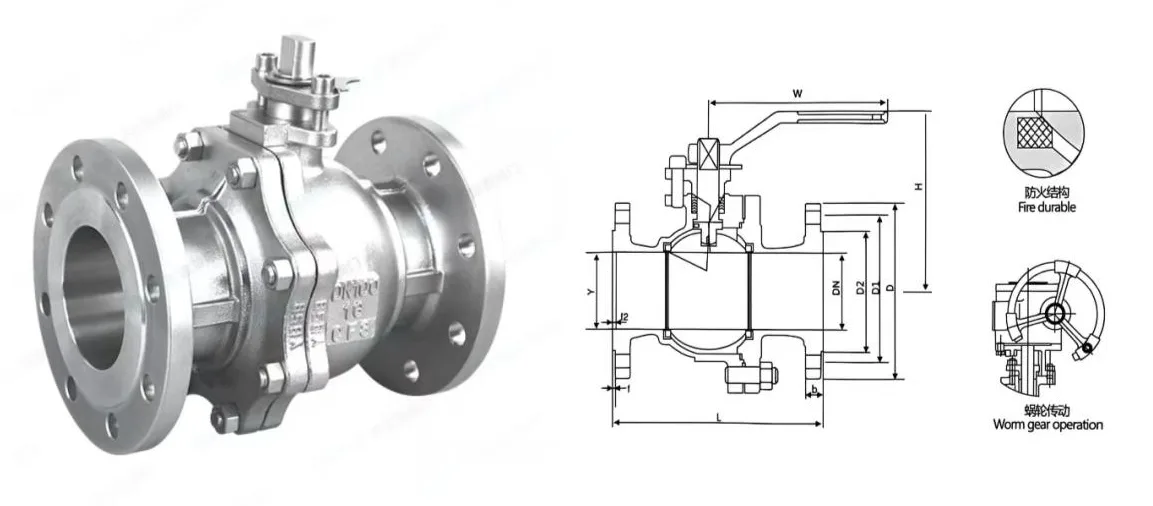

এই ভালভ প্রধানত ভালভ বডি, ভাসমান বল, ভালভ স্টেম, ভালভ সিট, সিলিং অ্যাসেম্বলি এবং জাতীয় স্ট্যান্ডার্ড ফ্ল্যাঞ্জ প্রান্ত সহ মূল উপাদানগুলির সমন্বয়ে গঠিত। স্ট্যান্ডার্ড ম্যানুয়াল অ্যাকচুয়েশন ছাড়াও, এটি বিভিন্ন শিল্প কাজের অবস্থার স্বয়ংক্রিয় নিয়ন্ত্রণের প্রয়োজনীয়তা মেটাতে ওয়ার্ম গিয়ার, বায়ুসংক্রান্ত, বৈদ্যুতিক এবং হাইড্রোলিক অ্যাকচুয়েশন ডিভাইসগুলির সাথে সজ্জিত করা যেতে পারে। এটি দ্রুত খোলা এবং বন্ধ, অত্যন্ত কম তরল প্রতিরোধের, কমপ্যাক্ট কাঠামো, নির্ভরযোগ্য দ্বিমুখী সিলিং, প্রশস্ত মিডিয়া সামঞ্জস্য এবং সুবিধাজনক ইনস্টলেশন এবং রক্ষণাবেক্ষণের মূল সুবিধা রয়েছে। স্থিতিশীল দীর্ঘমেয়াদী অপারেশন কর্মক্ষমতা এবং জটিল কাজের অবস্থার সাথে দৃঢ় অভিযোজনযোগ্যতার সাথে, জিবি ফ্ল্যাঞ্জ বল ভালভ শিল্প তরল সংক্রমণ এবং নিয়ন্ত্রণ ব্যবস্থায় একটি অপরিহার্য মূল উপাদান হয়ে উঠেছে।

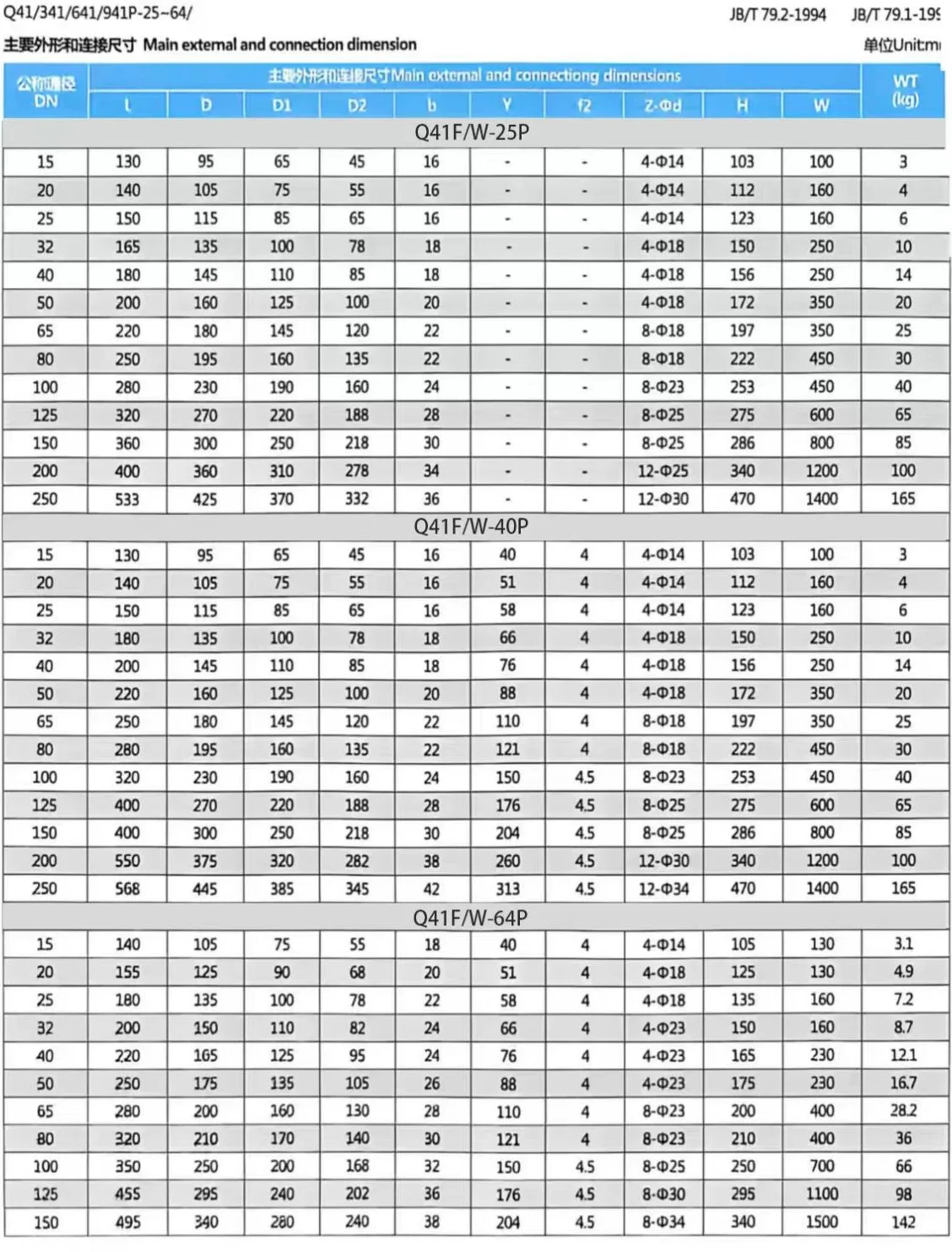

পণ্য বিশেষ উল্লেখ

আবেদন মান

প্রধান অ্যাপ্লিকেশন শিল্প

● তেল ও গ্যাস, পেট্রোকেমিক্যাল পরিশোধন এবং দীর্ঘ-দূরত্বের পাইপলাইন ট্রান্সমিশন

● বিদ্যুৎ উৎপাদন (তাপ ও ​​পারমাণবিক বিদ্যুৎ কেন্দ্রে পানি, বাষ্প ও তেল সার্কিট)

● ধাতুবিদ্যা, পেপারমেকিং, এবং টেক্সটাইল উত্পাদন

● মিউনিসিপ্যাল ​​জল সরবরাহ, জেলা গরম, এবং পয়ঃনিষ্কাশন চিকিত্সা

কাজের নীতি

জিবি ফ্ল্যাঞ্জ বল ভালভের কাজের নীতিটি পাইপলাইনের সম্পূর্ণ খোলা, সম্পূর্ণ বন্ধ এবং সুনির্দিষ্ট প্রবাহ নিয়ন্ত্রণ উপলব্ধি করতে ভালভ স্টেম দ্বারা চালিত বল কোরের 90° ঘূর্ণন গতির উপর নির্ভর করে:

সম্পূর্ণ উন্মুক্ত রাজ্য

যখন ভালভ স্টেম বলটিকে 90° ঘোরানোর জন্য চালিত করে বলের থ্রু-হোল সম্পূর্ণরূপে পাইপলাইন অক্ষের সাথে সংযুক্ত থাকে, তখন প্রবাহ চ্যানেলটি সম্পূর্ণভাবে সংযুক্ত থাকে। এই সময়ে, তরল প্রতিরোধের ন্যূনতম, এবং মাঝারি প্রায় কোন চাপ হ্রাস সঙ্গে ভালভ শরীরের মাধ্যমে পাস করতে পারেন.

সম্পূর্ণ বন্ধ রাজ্য

যখন ভালভ স্টেম বলটিকে 90° বিপরীত দিকে ঘোরানোর জন্য চালিত করে, তখন বলের ছিদ্রটি পাইপলাইন অক্ষের সাথে সম্পূর্ণভাবে লম্ব হয়। বল কোরটি পাইপলাইন মাঝারি চাপ দ্বারা ভালভ সিটের বিরুদ্ধে শক্তভাবে চাপা হয়, একটি নির্ভরযোগ্য শূন্য-লিকেজ সীল তৈরি করে এবং মাঝারি প্রবাহ সম্পূর্ণভাবে কেটে যায়।

প্রবাহ নিয়ন্ত্রণ অবস্থা

যখন বলটিকে 0° এবং 90° এর মধ্যে যেকোন কোণে ঘোরানো হয়, তখন বলের মাধ্যমে-গর্ত এবং পাইপলাইনের মধ্যে কার্যকর প্রবাহের ক্ষেত্রটি ধাপহীনভাবে সামঞ্জস্য করা যেতে পারে, যাতে মাঝারি প্রবাহের হার এবং পাইপলাইনের চাপের সুনির্দিষ্ট নিয়ন্ত্রণ উপলব্ধি করা যায়, শিল্প প্রক্রিয়াগুলির পরিবর্তনশীল কাজের অবস্থার প্রয়োজনীয়তা পূরণ করে।
