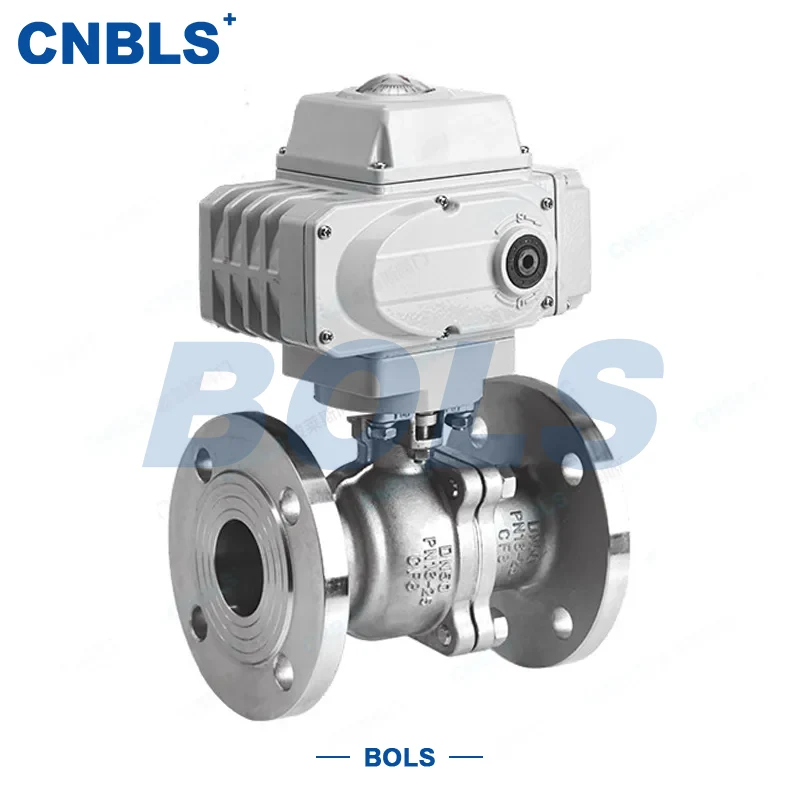

স্টেইনলেস স্টীল বৈদ্যুতিক বল ভালভ

স্টেইনলেস স্টীল ইলেকট্রিক বল ভালভ হল একটি ঘূর্ণমান ভালভ যা শক্তির উৎস হিসাবে একটি বৈদ্যুতিক অ্যাকুয়েটর এবং ক্লোজার সদস্য হিসাবে একটি নির্দিষ্ট বল ব্যবহার করে। বৈদ্যুতিক অ্যাকচুয়েটর দ্বারা চালিত, ভালভ স্টেমটি পাইপলাইনে মিডিয়া খুলতে বা বন্ধ করতে বলটিকে 90° ঘোরায়। বলটি উপরের এবং নীচের শ্যাফ্ট দ্বারা স্থির এবং অবস্থান করা হয়, যা মাঝারি-উচ্চ চাপের কাজের অবস্থার জন্য উপযুক্ত স্থিতিশীল সিলিং কর্মক্ষমতা প্রদান করে। এটি শিল্প স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থায় একটি গুরুত্বপূর্ণ প্রবাহ নিয়ন্ত্রণ ডিভাইস হিসাবে কাজ করে।

একটি শক্তিশালী কাঠামো, পরিধান প্রতিরোধের, এবং জারা প্রতিরোধের বৈশিষ্ট্যযুক্ত, এই ভালভটি জল, বাষ্প, তেল পণ্য এবং হালকা ক্ষয়কারী মিডিয়াতে প্রযোজ্য। এটি ব্যাপকভাবে পেট্রোলিয়াম, রাসায়নিক প্রকৌশল, বৈদ্যুতিক শক্তি, খাদ্য এবং ফার্মাসিউটিক্যাল শিল্প, সেইসাথে শিল্প স্বয়ংক্রিয় পাইপ নেটওয়ার্কগুলিতে ব্যবহৃত হয়।

পণ্য বৈশিষ্ট্য

1. প্রিমিয়াম স্টেইনলেস স্টীল উপাদান

ভালভ বডি, বল এবং ভালভ সিট সহ মূল উপাদানগুলি 304/316 স্টেইনলেস স্টিল দিয়ে তৈরি, ভালভ সিটটি সিমেন্টযুক্ত কার্বাইডের সাথে যুক্ত। এই কনফিগারেশন চমৎকার জারা প্রতিরোধের, উচ্চ তাপমাত্রা প্রতিরোধের, এবং পরিধান প্রতিরোধের প্রদান করে, নির্ভরযোগ্য দীর্ঘমেয়াদী অপারেশন নিশ্চিত করে।

2. উচ্চ-দক্ষতা অটোমেশনের জন্য বৈদ্যুতিক ড্রাইভ

একটি বৈদ্যুতিক অ্যাকুয়েটর দিয়ে সজ্জিত, ভালভ রিমোট কন্ট্রোল এবং স্বয়ংক্রিয় নিয়ন্ত্রণ সক্ষম করে। সুনির্দিষ্ট প্রবাহ নিয়ন্ত্রণ অর্জন করতে, শ্রম অপারেশন খরচ কমাতে এটি একটি বুদ্ধিমান পজিশনারের সাথে যুক্ত করা যেতে পারে।

3. কম খোলার / বন্ধ ঘূর্ণন সঁচারক বল সঙ্গে স্থির বল গঠন

স্থির বলের নকশা অভিন্ন বল বন্টন এবং কাঠামোগত স্থিতিশীলতা নিশ্চিত করে, এটিকে বড়-ব্যাস, মাঝারি-উচ্চ চাপ পাইপলাইন সিস্টেমের জন্য আদর্শ করে তোলে। এটি সহজ এবং নির্ভরযোগ্য খোলা এবং বন্ধ অপারেশনের জন্য অনুমতি দেয়।

4.Cemented কার্বাইড নির্ভরযোগ্য কর্মক্ষমতা জন্য sealing

ভালভ সিট এবং বলের সিলিং পৃষ্ঠগুলি সিমেন্টযুক্ত কার্বাইড দিয়ে তৈরি এবং বিশেষ চিকিত্সার মধ্য দিয়ে যায়, চমৎকার পরিধান এবং উচ্চ তাপমাত্রা প্রতিরোধের প্রস্তাব দেয়। এটি API ক্লাস V এর একটি ফুটো রেটিং অর্জন করে, সিস্টেমের নিরাপত্তা রক্ষা করে।

5. ব্রড প্রেসার এবং ব্যাস সামঞ্জস্য

PN16 থেকে PN420 এবং ক্লাস 150 থেকে ক্লাস 2500 পর্যন্ত চাপের রেটিং কভার করে, DN50 থেকে DN1200 পর্যন্ত নামমাত্র ব্যাস সহ, ভালভ বড়-প্রবাহ পাইপলাইনের নিয়ন্ত্রণের প্রয়োজনীয়তা পূরণ করে।

6. জটিল শিল্প পরিবেশের জন্য নির্ভরযোগ্য সুরক্ষা

বৈদ্যুতিক অ্যাকচুয়েটরের IP65 বা তার বেশি সুরক্ষা রেটিং রয়েছে, অ্যালুমিনিয়াম খাদ বা ঢালাই লোহা দিয়ে তৈরি হাউজিং সহ। এটি উচ্চ তাপমাত্রা, উচ্চ চাপ এবং জারা জড়িত কঠোর শিল্প পরিবেশে ক্রমাগত কাজ করতে পারে।

অ্যাপ্লিকেশন

স্টেইনলেস স্টীল বৈদ্যুতিক বল ভালভ বিভিন্ন শিল্প পরিস্থিতির জন্য উপযুক্ত:

● পেট্রোলিয়াম এবং প্রাকৃতিক গ্যাস পাইপলাইনে রিমোট কন্ট্রোল এবং শাট-অফ সিস্টেম

● রাসায়নিক উত্পাদনে উচ্চ-তাপমাত্রা, উচ্চ-চাপ, এবং হালকা ক্ষয়কারী মিডিয়ার প্রবাহ নিয়ন্ত্রণ

● পাওয়ার এবং হিটিং সিস্টেমে বড়-ব্যাসের পাইপলাইনগুলির স্বয়ংক্রিয় নিয়ন্ত্রণ

● খাদ্য, ফার্মাসিউটিক্যাল, এবং বিশুদ্ধ পানির পাইপলাইন সিস্টেম

● উচ্চ-তাপমাত্রা বাষ্প, তেল পণ্য, এবং গ্যাস ট্রান্সমিশন পাইপ নেটওয়ার্ক

বৈজ্ঞানিক নির্বাচন এবং সঠিক ইনস্টলেশন ভালভের পরিষেবা জীবন প্রসারিত করতে পারে এবং পাইপ নেটওয়ার্ক সিস্টেমের নিরাপত্তা এবং অটোমেশন স্তর উন্নত করতে পারে।

মডেল ব্যাখ্যা

একটি উদাহরণ হিসাবে সাধারণ মডেল Q947H-16P নিন:

নকশা এবং উত্পাদন মান

● API 6D: তেল এবং গ্যাস শিল্পে বৈদ্যুতিক বল ভালভের জন্য আন্তর্জাতিক নকশা এবং উত্পাদন মান

● GB/T 12237: চীনা জাতীয় মান, ভালভ গঠন এবং প্রযুক্তিগত প্রয়োজনীয়তার জন্য উল্লেখ করা হয়েছে

● GB/T 9113: ফ্ল্যাঞ্জের মাত্রা এবং চাপ রেটিং এর জন্য স্ট্যান্ডার্ড

● JB/T 8528: বৈদ্যুতিক অ্যাকুয়েটরগুলির জন্য প্রযুক্তিগত প্রয়োজনীয়তার মান

● IEC 60534: শিল্প প্রক্রিয়া নিয়ন্ত্রণ ভালভের জন্য প্রযুক্তিগত স্পেসিফিকেশন, স্বয়ংক্রিয় নিয়ন্ত্রণ কর্মক্ষমতা নিশ্চিত করে

প্রযুক্তিগত পরামিতি টেবিল

উপাদান উপাদান

● ভালভ বডি: স্টেইনলেস স্টীল (CF8/CF8M/CF3/CF3M), মাঝারি ক্ষয় অনুযায়ী নির্বাচিত

● বল: স্টেইনলেস স্টীল বডি সহ সিমেন্টযুক্ত কার্বাইড ওভারলে ওয়েল্ডিং সিলিং পৃষ্ঠে, পরিধান এবং উচ্চ তাপমাত্রা প্রতিরোধের বৃদ্ধি করে

● ভালভ সিট: উচ্চ-শক্তি সিমেন্টযুক্ত কার্বাইড, নির্ভরযোগ্য সিলিং এবং ক্ষয় প্রতিরোধের প্রদান করে

● ভালভ স্টেম: নাইট্রাইডেড বা স্প্রে করা পৃষ্ঠ সহ স্টেইনলেস স্টীল, পরিধান এবং জারা প্রতিরোধের অফার করে

● প্যাকিং: নমনীয় গ্রাফাইট বা উচ্চ-তাপমাত্রা প্রসারিত গ্রাফাইট, ভালভ স্টেমের গতিশীল সিলিং নিশ্চিত করে

● বৈদ্যুতিক অ্যাকচুয়েটর: আইপি65 সুরক্ষা রেটিং সহ অ্যালুমিনিয়াম খাদ বা ঢালাই লোহার হাউজিং, জটিল শিল্প পরিবেশের জন্য উপযুক্ত

নির্বাচনের মূল পয়েন্ট

1. কাজের অবস্থা বিশ্লেষণ

মাঝারি প্রকার, কণার বিষয়বস্তু, ক্ষয়কারীতা, তাপমাত্রা এবং সান্দ্রতা স্পষ্ট করুন

অত্যন্ত ক্ষয়কারী মিডিয়ার জন্য, 316L স্টেইনলেস স্টীল সুপারিশ করা হয়

2.প্যারামিটার নিশ্চিতকরণ

পাইপলাইনের আকার এবং প্রবাহের প্রয়োজনীয়তার উপর ভিত্তি করে নামমাত্র ব্যাস (DN) নির্বাচন করুন

ওপেনিং/ক্লোজিং টর্ক, প্রেসার রেটিং এবং প্রোটেকশন রেটিং এর সাথে মিলে যাওয়া অ্যাকচুয়েটর বেছে নিন

অটোমেশন প্রয়োজনের জন্য, 4-20mA সংকেত নিয়ন্ত্রণ সমর্থনকারী একটি বুদ্ধিমান পজিশনার সহ একটি অ্যাকুয়েটর নির্বাচন করুন

3. উপাদান নির্বাচন

ভালভ শরীরের উপাদান: সাধারণ কাজের অবস্থার জন্য 304; ক্ষয়কারী কাজের অবস্থার জন্য 316L

সিলিং উপাদান: উচ্চ-তাপমাত্রা, উচ্চ-চাপ, বা কণা-ধারণকারী মিডিয়ার জন্য সিমেন্টযুক্ত কার্বাইড হার্ড সীল

4. স্ট্যান্ডার্ড এবং সার্টিফিকেশন কমপ্লায়েন্স

ভালভ এবং অ্যাকচুয়েটর API, GB, এবং IEC-এর মতো মান মেনে চলছে তা নিশ্চিত করুন

ইলেকট্রিক অ্যাকচুয়েটরের বৈদ্যুতিক সার্টিফিকেশন যেমন সিই এবং ইউএল থাকা উচিত

5. সরবরাহকারী মূল্যায়ন

যোগ্য বৈদ্যুতিক বল ভালভ উত্পাদন ক্ষমতা, সমৃদ্ধ অভিজ্ঞতা এবং বিক্রয়োত্তর পরিষেবা ব্যবস্থার সাথে সরবরাহকারী নির্বাচন করুন

সম্পূর্ণ প্রযুক্তিগত নথির অনুরোধ করুন: নমুনা, প্যারামিটার টেবিল, উপাদান সার্টিফিকেট, এবং অ্যাকচুয়েটর ম্যানুয়াল
