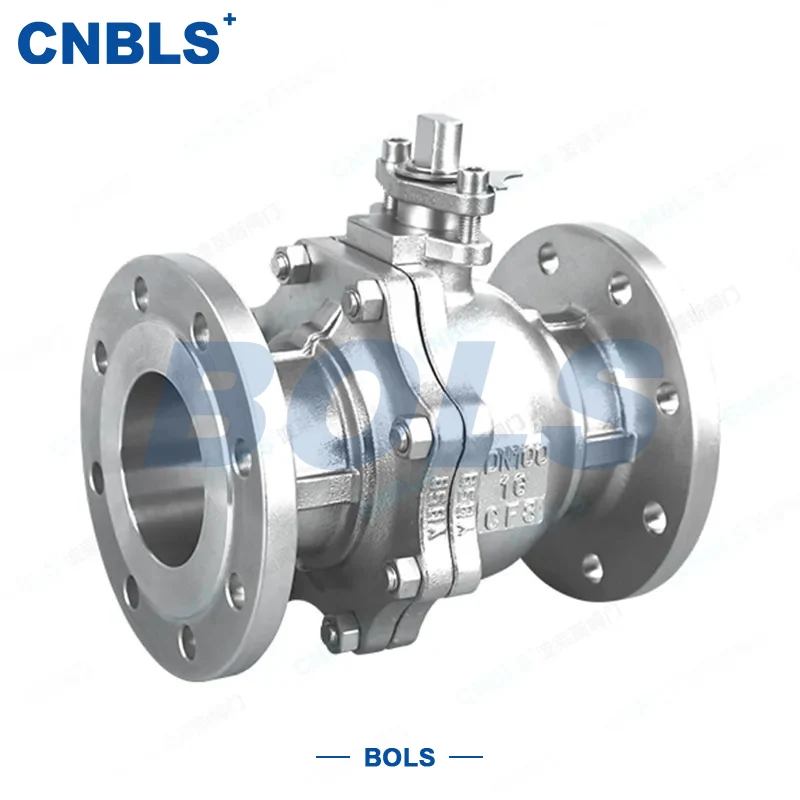

GB স্টেইনলেস স্টীল ফ্ল্যাঞ্জ বল ভালভ

জিবি স্টেইনলেস স্টীল ফ্ল্যাঞ্জ বল ভালভ হল একটি ঘূর্ণমান শাট-অফ এবং নিয়ন্ত্রক ভালভ যা চীনা জাতীয় মান (জিবি) এর সাথে কঠোরভাবে ডিজাইন এবং তৈরি করা হয়েছে। জাতীয় স্ট্যান্ডার্ড ফ্ল্যাঞ্জযুক্ত সংযোগ সহ সমস্ত স্টেইনলেস স্টিলের তৈরি, এটি সরাসরি চীনের বিভিন্ন শিল্প পাইপিং সিস্টেমের সাথে অভিযোজিত হতে পারে।

ভালভ কোরে একটি স্টেইনলেস স্টিলের ভালভ বডি/বনেট, স্টেইনলেস স্টিল বল, স্টেম, সিট এবং ঐচ্ছিক ম্যানুয়াল/নিউমেটিক/ইলেকট্রিক অ্যাকুয়েটর থাকে। সমস্ত উপাদান সংশ্লিষ্ট জাতীয় মান মেনে চলে, পণ্যের স্থিতিশীলতা এবং সামঞ্জস্যতা নিশ্চিত করে।

এর কাজের নীতি সহজ এবং পরিষ্কার: স্টেমটি বলটিকে একটি উল্লম্ব অক্ষের চারপাশে ঘোরাতে চালিত করে।

● 0° এ, বল বোর সম্পূর্ণরূপে পাইপলাইন প্রবাহ পথের সাথে সারিবদ্ধ থাকে — ভালভটি সম্পূর্ণরূপে খোলা থাকে, যা মসৃণ মাঝারি প্রবাহের অনুমতি দেয়।

● 90° ঘোরানোর পরে, বোরটি প্রবাহের পথের সাথে সম্পূর্ণভাবে মিসলাইন হয়ে যায় — ভালভটি সম্পূর্ণরূপে বন্ধ হয়ে যায়, শক্তভাবে মাধ্যমটিকে ব্লক করে।

● 0° এবং 90° এর মধ্যে ঘোরানো হলে, এটি সুনির্দিষ্ট প্রবাহ নিয়ন্ত্রণ সক্ষম করে।

এটি শাট-অফ এবং রেগুলেশন ফাংশন উভয়ই সংহত করে, বিভিন্ন শিল্প কাজের অবস্থার জন্য উপযুক্ত।

মূল পণ্য বৈশিষ্ট্য

জিবি স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ, শক্তিশালী অভিযোজনযোগ্যতা

GB/T 12237 এবং GB/T 12224 সহ মূল জাতীয় মান অনুসারে ডিজাইন এবং তৈরি করা হয়েছে।  ফ্ল্যাঞ্জযুক্ত সংযোগগুলি GB/T 9113 পূরণ করে, পরিবর্তন ছাড়াই মূলধারার GB ফ্ল্যাঞ্জযুক্ত পাইপলাইনের সাথে সরাসরি সংযোগ সক্ষম করে, সহজ এবং দক্ষ ইনস্টলেশন নিশ্চিত করে।

সমস্ত স্টেইনলেস স্টীল নির্মাণ, চমৎকার কর্মক্ষমতা

304/316/316L স্টেইনলেস স্টিল দিয়ে তৈরি, অসামান্য জারা প্রতিরোধের, উচ্চ তাপমাত্রা প্রতিরোধের, এবং পরিধান প্রতিরোধের বৈশিষ্ট্যযুক্ত। এটি মরিচা বা ক্ষতি ছাড়াই দীর্ঘ পরিষেবা জীবনের জন্য ক্ষয়কারী মিডিয়া পরিবেশন করতে পারে।

দ্রুত অপারেশন, সুনির্দিষ্ট প্রবিধান

90° রোটারি অন-অফ ডিজাইন:

● ম্যানুয়াল প্রকার: অন-অফ টাইম ≤ 30s

● বায়ুসংক্রান্ত প্রকার: ≤ 5s

● বৈদ্যুতিক প্রকার: সঠিক প্রবাহ নিয়ন্ত্রণের জন্য 100:1 এর টার্নডাউন অনুপাত সহ 10s ওয়াইড প্রবাহ নিয়ন্ত্রণ পরিসর।

নির্ভরযোগ্য সিলিং, ফুটো-মুক্ত

নরম-সিলযুক্ত (PTFE/EPDM/PPL) এবং হার্ড-সিলড (স্টেলাইট অ্যালয় হার্ডফেসিং) সংস্করণে উপলব্ধ। সিলিং পৃষ্ঠগুলি যথার্থ-মেশিনযুক্ত, এবং ব্যাক-সিল স্টেম কাঠামো কার্যকরভাবে বাহ্যিক ফুটো প্রতিরোধ করে, পাইপলাইনের নিরাপত্তা নিশ্চিত করে।

নমনীয় কাঠামো, ব্যাপক সামঞ্জস্য

ভাসমান বল এবং স্থির বল কাঠামো সমর্থন করে:

● ভাসমান বল: মাঝারি ও নিম্নচাপের জন্য (PN16~PN40), ছোট ও মাঝারি ব্যাস — সাধারণ গঠন, খরচ-কার্যকর।

● ফিক্সড বল: উচ্চ চাপের জন্য (PN63 এবং উপরে), বড় ব্যাস — কম অপারেটিং টর্ক, স্থিতিশীল সিলিং। বিভিন্ন ইনস্টলেশন পরিস্থিতির জন্য ম্যানুয়াল, বায়ুসংক্রান্ত, এবং বৈদ্যুতিক অ্যাকচুয়েশন উপলব্ধ।

মূল স্পেসিফিকেশন

অ্যাপ্লিকেশন দৃশ্যকল্প

চমৎকার জারা প্রতিরোধের, উচ্চ তাপমাত্রা প্রতিরোধের এবং GB সামঞ্জস্যের সাথে, GB স্টেইনলেস স্টীল ফ্ল্যাঞ্জ বল ভালভগুলি মাঝারি শাট-অফ, নিয়ন্ত্রণ এবং ডাইভারশনের জন্য একটি মূল উপাদান হিসাবে বিভিন্ন গার্হস্থ্য শিল্প ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।

সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:

● পেট্রোকেমিক্যাল শিল্প: অপরিশোধিত তেল, পরিশোধিত তেল, রাসায়নিক কাঁচামাল, বিশেষ করে সালফারযুক্ত, ক্লোরিনযুক্ত ক্ষয়কারী মিডিয়া।

● পৌরসভার জল সরবরাহ ও নিষ্কাশন: কলের জল, পয়ঃনিষ্কাশন শোধন, ক্লোরিনযুক্ত জল।

● সূক্ষ্ম রাসায়নিক, ফার্মাসিউটিক্যাল এবং খাদ্য প্রক্রিয়াকরণ: উচ্চ-বিশুদ্ধতা, ক্ষয়কারী, স্বাস্থ্যকর অ্যাপ্লিকেশনের জন্য 316L সংস্করণ।

● পাওয়ার ইন্ডাস্ট্রি: উচ্চ তাপমাত্রা এবং মাঝারি/উচ্চ চাপের অধীনে বাষ্প, ঠান্ডা জল।

● অন্যান্য ক্ষেত্র: প্রাকৃতিক গ্যাস, এলপিজি, ধাতুবিদ্যা, খনির এবং অন্যান্য ক্ষয়কারী পাইপলাইন।

নির্বাচন নির্দেশিকা

অপারেশন এবং রক্ষণাবেক্ষণ

ইনস্টলেশন নোট

● ইনস্টলেশনের আগে: মডেল, চাপ, উপাদান, ব্যাস, সিলের ধরন এবং ফ্ল্যাঞ্জ ফেস পাইপলাইনের সাথে মেলে তা যাচাই করুন। ফাটল, মরিচা, এবং মসৃণ স্টেম ঘূর্ণন জন্য পরীক্ষা করুন.

● ফ্ল্যাঞ্জ ইনস্টলেশন: GB 50235 এবং GB/T 9113 মেনে চলুন। ম্যাচিং গ্যাসকেট ব্যবহার করুন। ফ্ল্যাঞ্জের বিকৃতি বা ফুটো এড়াতে বোল্টগুলিকে তির্যক এবং সমানভাবে শক্ত করুন। ইনস্টলেশনের আগে সিলিং পৃষ্ঠগুলি পরিষ্কার করুন।

অপারেশন নিয়ম

● খোলা/বন্ধ: ক্ষতি এড়াতে 0°–90° এর মধ্যে ঘূর্ণন রাখুন। ধীরে ধীরে প্রবাহ সামঞ্জস্য করুন।

● বায়ুসংক্রান্ত/ইলেকট্রিক: অপারেশনের আগে সিগন্যাল সিঙ্ক্রোনাইজেশন নিশ্চিত করতে কমিশন অ্যাকচুয়েটরগুলি প্রথমে।

নিয়মিত রক্ষণাবেক্ষণ

● রুটিন পরিদর্শন: ফুটো হওয়ার জন্য ফ্ল্যাঞ্জ, বনেট এবং স্টেম সিল পরীক্ষা করুন; প্রয়োজনীয় অংশগুলিকে শক্ত করুন বা প্রতিস্থাপন করুন।

● তৈলাক্তকরণ: স্টেম প্যাকিং এবং বিয়ারিংগুলিতে স্টেইনলেস স্টীল-সামঞ্জস্যপূর্ণ গ্রীস প্রয়োগ করুন। পর্যায়ক্রমে অভ্যন্তরীণ পরিষ্কার করুন; জীর্ণ বল/সিট প্রতিস্থাপন করুন।

● বিশেষ শর্ত: টক পরিষেবার জন্য জারা-প্রতিরোধী উপকরণ ব্যবহার করুন; আগুন-নিরাপদ হার্ড-সিল ভালভ দাহ্য অঞ্চলের জন্য; কম-তাপমাত্রার সীল এবং ক্রায়োজেনিক পরিষেবার জন্য গ্রীস।

● দীর্ঘ নিষ্ক্রিয় ভালভের জন্য: কমিশন নো-লোড, ধ্বংসাবশেষ পরিষ্কার করুন এবং পুনরায় চালু করার আগে একটি সাধারণ সিল পরীক্ষা করুন।

ডিজাইন ও ম্যানুফ্যাকচারিং স্ট্যান্ডার্ড

জিবি স্টেইনলেস স্টীল ফ্ল্যাঞ্জ বল ভালভগুলি এই অনুসারে ডিজাইন, তৈরি এবং পরিদর্শন করা হয়েছে:

● ভালভ ডিজাইন: GB/T 12224, GB/T 12237, GB/T 13927

● কাঠামো এবং ফ্ল্যাঞ্জ: GB/T 12221, GB/T 9113

● উপাদান: GB/T 1220, GB/T 13401, GB/T 17491
