ANSI ফ্ল্যাঞ্জড বল ভালভ

বোলাইসি একটি নির্ভরযোগ্য প্রস্তুতকারক যা স্থিতিশীল কর্মক্ষমতা এবং সহজ রক্ষণাবেক্ষণের সাথে উচ্চ-মানের শিল্প ভালভ উত্পাদন করার উপর দৃষ্টি নিবদ্ধ করে। এর ANSI ফ্ল্যাঞ্জড বল ভালভ হল তরল অন-অফ কন্ট্রোল এবং ফ্লো সুইচিংয়ের জন্য একটি শিল্প শাট-অফ ভালভ। এই সরবরাহকারী নমনীয় কনফিগারেশন প্রদান করে, এবং আপনি বিভিন্ন শিল্প পাইপলাইনের প্রয়োজনের জন্য উপযুক্ত পণ্য পেতে এই প্রস্তুতকারকের সাথে সহযোগিতা করতে পারেন।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

এএনএসআই ফ্ল্যাঞ্জড বল ভালভ (ব্র্যান্ড: বোলাইসি) হল একটি শিল্প শাট-অফ ভালভ যাতে একটি ফ্ল্যাঞ্জযুক্ত সংযোগ এবং একটি বল মূল খোলার এবং বন্ধ করার উপাদান হিসাবে থাকে। এটি প্রধানত শিল্প পাইপলাইনে তরলগুলির দ্রুত অন-অফ নিয়ন্ত্রণ এবং প্রবাহের দিক পরিবর্তনের জন্য ব্যবহৃত হয়। পণ্যটি দুটি প্রধান কাঠামোগত প্রকারে উপলব্ধ: ভাসমান বল ভালভ এবং ট্রুনিয়ন মাউন্ট করা বল ভালভ। বিভিন্ন উপকরণ, সিলিং প্রকার এবং অ্যাকচুয়েশন মোডগুলি নমনীয়ভাবে কাজের শর্ত অনুসারে নির্বাচন করা যেতে পারে, এটি বিভিন্ন প্রচলিত শিল্প পাইপলাইন অ্যাপ্লিকেশনগুলির জন্য ব্যাপকভাবে উপযুক্ত করে তোলে।

মূল প্রযুক্তিগত পরামিতি

প্যারামিটার আইটেম	বিস্তারিত
পণ্যের নাম	আমেরিকান স্ট্যান্ডার্ড ফ্ল্যাঞ্জড বল ভালভ
ব্র্যান্ড	বোলাইসি
স্ট্যান্ডার্ড মডেল	Q41F/W-150LB/300LB/600LB
নামমাত্র ব্যাস	DN15 ~ DN200
নামমাত্র চাপ	150LB, 300LB, 600LB
শরীরের উপাদান	CF8, CF8M, CF3M, WCB (স্টেইনলেস স্টিল 304, 316, 316L; কার্বন ইস্পাত)
ফ্ল্যাঞ্জ ফেস টাইপ	আরএফ, এফএফ, এমএফএম, টিজি, আরজে
সিলিং টাইপ	নরম সীল (PTFE), হার্ড সীল
উপযুক্ত অপারেটিং তাপমাত্রা	≤150℃ / ≤200℃
উপযুক্ত মিডিয়া	জল, তেল, বাষ্প, অ্যাসিড এবং ক্ষার দ্রাবক, পলিমার, স্লারি, ইত্যাদি
স্ট্যান্ডার্ড অ্যাকচুয়েশন	ম্যানুয়াল (লিভার চালিত), ঐচ্ছিক ওয়ার্ম গিয়ার, বায়ুসংক্রান্ত, বৈদ্যুতিক অ্যাকচুয়েশন
ভালভ শরীরের গঠন	2-টুকরা, 3-টুকরা, এক-টুকরা
ফ্লো প্যাটার্ন	ফুল বোর
প্রবাহের দিক	দ্বি-দিকনির্দেশক / একমুখী ঐচ্ছিক
মূল ফাংশন	পাইপলাইন মাঝারি শাট-অফ এবং প্রবাহ দিক স্যুইচিং

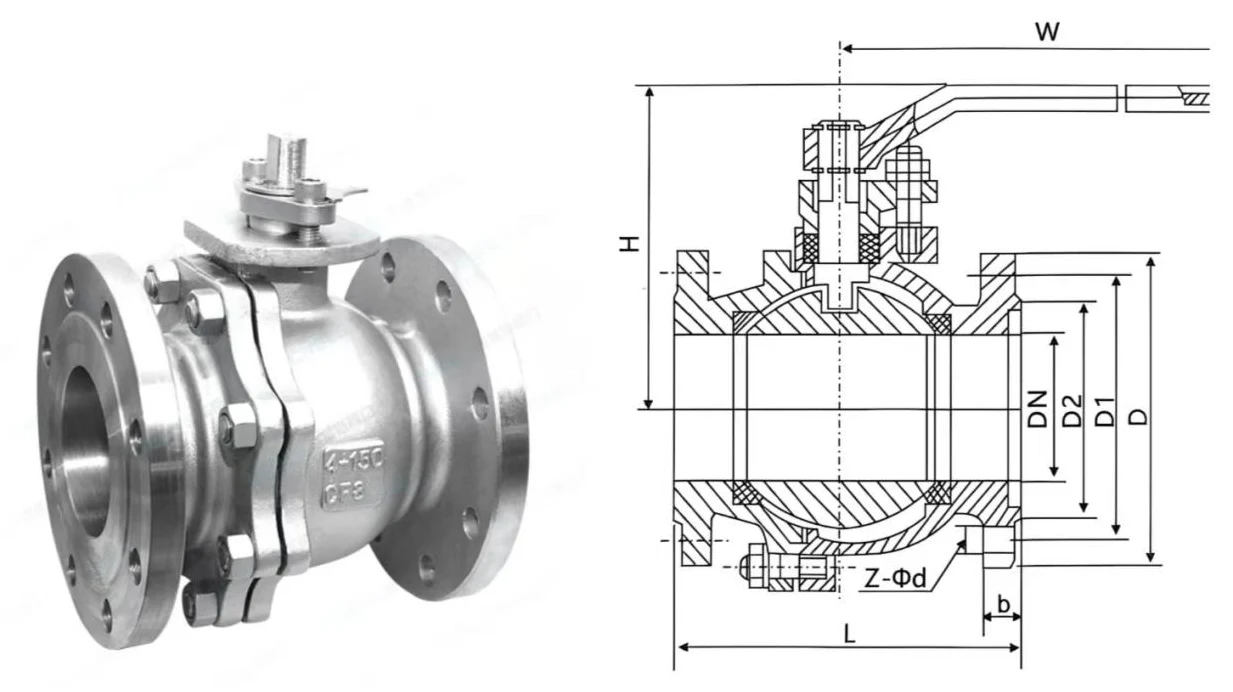

মূল কাঠামোগত উপাদান

পণ্যটি একটি মডুলার ডিজাইন গ্রহণ করে এবং ছয়টি মূল মডিউল নিয়ে গঠিত, যা কাজের শর্ত অনুসারে নমনীয়ভাবে মেলে:

● ভালভ বডি: 2-টুকরা, 3-টুকরা এবং এক-টুকরা কাঠামোতে উপলব্ধ, বিভিন্ন রক্ষণাবেক্ষণ এবং ইনস্টলেশনের প্রয়োজনীয়তা পূরণের জন্য প্রধান চাপ-বহনকারী এবং ইনস্টলেশন ভিত্তি প্রদান করে।

● বল ক্লোজার এলিমেন্ট: একটি ঘূর্ণায়মান বল একটি কোক্সিয়াল থ্রু-হোল সহ, প্রবাহ নিয়ন্ত্রণের জন্য মূল নিয়ন্ত্রণ উপাদান হিসাবে পরিবেশন করে, ঘূর্ণনের মাধ্যমে সম্পূর্ণ খোলা এবং বন্ধ করা অর্জন করে।

● সিলিং অ্যাসেম্বলি: নরম সীল (PTFE) এবং হার্ড সীল আসনের ধরন অন্তর্ভুক্ত যা বল দিয়ে অভ্যন্তরীণ সিল গঠন করে; ম্যাচিং প্যাকিং মাঝারি ফুটো রোধ করতে স্টেম এবং ভালভ বডির মধ্যে বাহ্যিক সিলিং নিশ্চিত করে।

● ভালভ স্টেম: ট্রান্সমিশন কম্পোনেন্ট যা অ্যাকচুয়েটর এবং বলকে সংযুক্ত করে, খোলা এবং বন্ধ করার জন্য বলটিকে 90° ঘোরাতে চালিত করে।

● অ্যাকচুয়েটর: স্ট্যান্ডার্ড কনফিগারেশন হল ম্যানুয়াল লিভার; ওয়ার্ম গিয়ার, বায়ুসংক্রান্ত এবং বৈদ্যুতিক অ্যাকুয়েটরগুলি বিভিন্ন অটোমেশন নিয়ন্ত্রণের প্রয়োজনের জন্য ঐচ্ছিক।

কাজের নীতি

ভালভ স্টেম অক্ষের চারপাশে বলটিকে 90° ঘোরানোর মাধ্যমে পাইপলাইনের সম্পূর্ণ খোলা এবং বন্ধ নিয়ন্ত্রণ করে:

● সম্পূর্ণ উন্মুক্ত: বল বোরটি পাইপলাইনের প্রবাহ পথের সাথে সম্পূর্ণরূপে সমাক্ষীয়, যা অত্যন্ত কম প্রবাহ প্রতিরোধের সাথে বাধাহীন তরল উত্তরণকে অনুমতি দেয়।

● সম্পূর্ণরূপে বন্ধ: বল বোরটি পাইপলাইন প্রবাহের পথে লম্ব হয়, বলটি মাধ্যমটিকে সম্পূর্ণরূপে অবরুদ্ধ করতে এবং নির্ভরযোগ্য সিলিং অর্জনের জন্য সিটের সাথে শক্তভাবে ফিট করে।

দুটি মূল সিলিং কাঠামো বিভিন্ন কাজের অবস্থার জন্য উপলব্ধ:

● ভাসমান বলের গঠন: মাঝারি চাপের অধীনে, বলটি নিম্নধারার আসনের বিপরীতে চাপ দিতে সামান্য ভাসতে থাকে, স্ব-আঁটসাঁট সিলিং অর্জন করে। উচ্চ চাপ আরও স্থিতিশীল সিলিং কর্মক্ষমতা প্রদান করে, ছোট থেকে মাঝারি ব্যাস এবং মাঝারি-নিম্ন চাপের অবস্থার জন্য উপযুক্ত।

● ট্রুনিয়ন মাউন্ট করা বলের গঠন: বলটি উপরের এবং নিচের ট্রুনিয়ন দ্বারা সমর্থিত হয় যার রেডিয়াল স্থানচ্যুতি নেই। কম অপারেটিং টর্ক এবং দীর্ঘমেয়াদী স্থিতিশীল কর্মক্ষমতা সহ, বড় ব্যাস এবং উচ্চ-চাপের অবস্থার জন্য উপযুক্ত বলে সিল করার জন্য স্বয়ংক্রিয়ভাবে ফিট করার জন্য সিটটিতে ইলাস্টিক ক্ষতিপূরণ রয়েছে।

মূল পণ্য বৈশিষ্ট্য

● স্ট্যান্ডার্ডাইজড ফ্ল্যাঞ্জযুক্ত সংযোগ: আমেরিকান স্ট্যান্ডার্ড ফ্ল্যাঞ্জ মাত্রার সাথে কঠোরভাবে মেনে চলে, আরএফ, এফএফ, এমএফএম, টিজি, আরজে এবং অন্যান্য ফ্ল্যাঞ্জ মুখের ধরন সমর্থন করে। এটি অন-সাইট পরিবর্তন ছাড়াই একই-মানের পাইপলাইন এবং সরঞ্জামগুলির সাথে উচ্চ বিনিময়যোগ্যতা সহ সহজ ইনস্টলেশন এবং অপসারণ সক্ষম করে।

● দক্ষ ও নিয়ন্ত্রনযোগ্য অপারেশন: ম্যানুয়াল পূর্ণ খোলা এবং বন্ধ করার জন্য শুধুমাত্র একটি 90° ঘূর্ণন প্রয়োজন, জরুরী শাট-অফের জন্য উপযুক্ত দ্রুত অপারেশন সক্ষম করে। খোলার কোণটি প্রবাহের দিক পরিবর্তনের জন্য সঠিকভাবে সামঞ্জস্য করা যেতে পারে।

● অপ্টিমাইজড ফ্লো পাথ ডিজাইন: সম্পূর্ণ বোর গঠন সম্পূর্ণ খোলা অবস্থায় প্রায় কোনও প্রবাহ প্রতিরোধের ক্ষতি করে না, পাইপলাইনের শক্তি খরচ কমায় এবং উচ্চ-সান্দ্রতা মিডিয়া এবং গৌণ কণা ধারণকারী মিডিয়ার সাথে খাপ খায়।

● মডুলার নমনীয় কনফিগারেশন: ভালভ বডি, সিল এবং অ্যাকুয়েটর মডুলারভাবে ডিজাইন করা হয়েছে। এএনএসআই ফ্ল্যাঞ্জড বল ভালভ সাইটের চাপ, মাঝারি এবং তাপমাত্রার প্রয়োজনীয়তার উপর ভিত্তি করে উপকরণ, সিলিং প্রকার এবং অ্যাকচুয়েশন মোড দিয়ে কাস্টমাইজ করা যেতে পারে।

● দ্বি-দিকনির্দেশক প্রবাহ সামঞ্জস্য: ইউনি-ডিরেকশনাল বা দ্বি-মুখী প্রবাহ কাঠামো কঠোর ইনলেট/আউটলেট সীমাবদ্ধতা ছাড়াই ঐচ্ছিক, ইনস্টলেশন এবং অপারেশনাল নমনীয়তা বৃদ্ধি করে।

পণ্য কর্মক্ষমতা সুবিধা

● ওয়াইড ওয়ার্কিং কন্ডিশন কভারেজ: DN15 থেকে DN200 পর্যন্ত নামমাত্র ব্যাস এবং 150LB থেকে 600LB পর্যন্ত নামমাত্র চাপ বেশিরভাগ সাধারণ শিল্প পাইপলাইন অ্যাপ্লিকেশনগুলিকে কভার করে।

● উচ্চ জারা প্রতিরোধ: কার্বন ইস্পাত, স্টেইনলেস স্টিল 304, 316 এবং 316L সহ একাধিক বডি উপাদান বিকল্পগুলি জল, তেল, বাষ্প, অ্যাসিড, ক্ষার এবং অন্যান্য মিডিয়া থেকে ক্ষয় এবং ক্ষয় প্রতিরোধ করে, পরিষেবা জীবনকে প্রসারিত করে।

● স্থিতিশীল এবং নির্ভরযোগ্য সিলিং: নরম সীল স্বাভাবিক তাপমাত্রায় পরিষ্কার মিডিয়ার জন্য শূন্য-লিকেজ কর্মক্ষমতা অর্জন করে; হার্ড সীল বাষ্প এবং কণা-বোঝাই মিডিয়ার জন্য উচ্চ তাপমাত্রা এবং ঘর্ষণ সহ্য করে। উভয় প্রকারই অভ্যন্তরীণ এবং বাহ্যিক ফুটো কমাতে দীর্ঘমেয়াদী স্থিতিশীল সিলিং নিশ্চিত করে।

● নিরাপদ এবং শ্রম-সঞ্চয় অপারেশন: অপ্টিমাইজ করা স্টেম এবং লিভার ডিজাইন সহজে ম্যানুয়াল অপারেশনের জন্য অপারেটিং টর্ককে ব্যাপকভাবে হ্রাস করে। অ্যান্টি-ব্লোআউট স্টেম এবং অ্যান্টি-স্ট্যাটিক স্ট্রাকচারগুলি মাঝারি ঘর্ষণ এবং স্টেম ইজেকশন থেকে স্থির বিল্ডআপ প্রতিরোধ করে, পেট্রোলিয়াম এবং রাসায়নিক প্রকৌশলের মতো উচ্চ-ঝুঁকিপূর্ণ শিল্পগুলিতে সুরক্ষা প্রয়োজনীয়তা পূরণ করে।

● সুবিধাজনক রক্ষণাবেক্ষণ: 2-পিস এবং 3-পিস বডি ডিজাইনগুলি পাইপলাইন বিচ্ছিন্ন না করে ওভারহল এবং সীল প্রতিস্থাপনের অনুমতি দেয়, যা সাইটের রক্ষণাবেক্ষণের কাজের চাপ এবং ডাউনটাইমকে ব্যাপকভাবে হ্রাস করে।

প্রধান অ্যাপ্লিকেশন দৃশ্যকল্প

স্থিতিশীল অন-অফ কন্ট্রোল এবং মিডিয়া এবং কাজের অবস্থার বিস্তৃত অভিযোজনযোগ্যতার সাথে, ANSI ফ্ল্যাঞ্জড বল ভালভটি প্রধান শিল্প জুড়ে পাইপলাইন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়:

● তেল ও গ্যাস শিল্প: তেল ও গ্যাস অনুসন্ধান, দীর্ঘ-দূরত্বের পাইপলাইন, সংগ্রহস্থল এবং পরিশোধিত তেল সঞ্চয়স্থান এবং পরিবহনে মাঝারি শাট-অফ এবং সুইচিং।

● রাসায়নিক শিল্প: কঠোর রাসায়নিক উত্পাদন অবস্থার অধীনে অ্যাসিডিক/ক্ষারীয় মিডিয়া, জৈব দ্রাবক, পলিমার এবং সংযোজনগুলির প্রক্রিয়া নিয়ন্ত্রণ।

● পাওয়ার ইন্ডাস্ট্রি: বয়লার সিস্টেমে পাইপলাইন অন-অফ কন্ট্রোল, স্টিম পাইপলাইন, কুলিং ওয়াটার সার্কুলেশন এবং মেক-আপ ওয়াটার সিস্টেম স্থিতিশীল ইউনিট অপারেশন নিশ্চিত করতে।

● কাগজ ও ধাতুবিদ্যা শিল্প: প্রভাব-প্রতিরোধী এবং পরিধান-প্রতিরোধী কাঠামো সহ কাগজের কালো মদ, ধাতব স্লারি এবং জল সঞ্চালন ব্যবস্থার জন্য পাইপলাইন নিয়ন্ত্রণ।

● ওয়াটার ট্রিটমেন্ট ইন্ডাস্ট্রি: মিউনিসিপ্যাল ওয়াটার সাপ্লাই/ড্রেনেজ, ইন্ডাস্ট্রিয়াল ওয়েস্ট ওয়াটার ট্রিটমেন্ট, পুনরুদ্ধার করা জলের পুনঃব্যবহার এবং সঞ্চালন জল ব্যবস্থায় পাইপলাইন খোলা/বন্ধ এবং প্রবাহ নিয়ন্ত্রণ।
