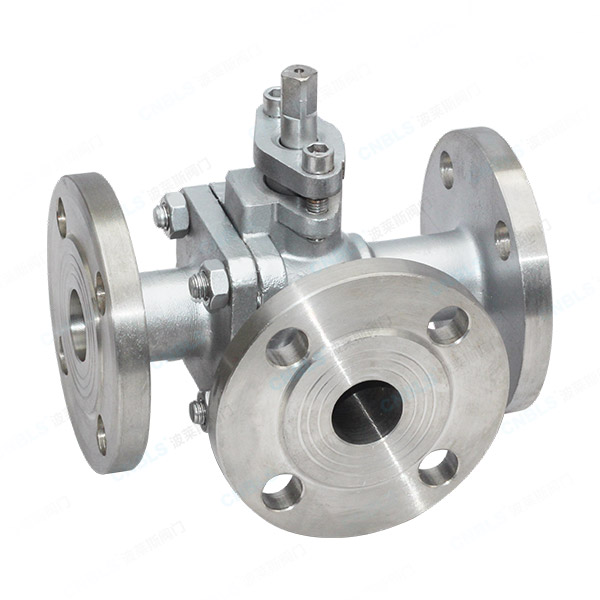

স্টেইনলেস স্টীল টি-আকৃতির থ্রি-ওয়ে বল ভালভ

স্টেইনলেস স্টীল Q44F(T) থ্রি-ওয়ে বল ভালভ হল একটি থ্রি-ওয়ে বল ভালভ যা স্টেইনলেস স্টিল (304/316, ইত্যাদি) দিয়ে তৈরি এবং Q44F(T) সিরিজের মান মেনে তৈরি করা হয়। এর মূল বৈশিষ্ট্য টি-টাইপ বা এল-টাইপ ফ্লো চ্যানেল (সরাসরি প্রবাহের জন্য এফ-টাইপ, ত্রিমুখী প্রবাহের জন্য টি-টাইপ) সহ, বল এবং স্টেমকে একক একক হিসাবে নিক্ষেপ করা হয়। এটি মিডিয়া সঙ্গম, ডাইভারশন বা দিক পরিবর্তন ফাংশন সক্ষম করে।

স্টেইনলেস স্টিল টি-আকৃতির থ্রি-ওয়ে বল ভালভগুলি বল এবং স্টেমকে একক কাস্ট ইউনিট হিসাবে একীভূত করে। টি-টাইপ বা এল-টাইপ ফ্লো চ্যানেলের সাথে (স্ট্রেট-থ্রু-এর জন্য এফ-টাইপ, থ্রি-ওয়ের জন্য টি-টাইপ), এটি মিডিয়ার সঙ্গম, ডাইভারশন বা স্যুইচিংয়ের অনুমতি দেয়। ভালভ একটি কমপ্যাক্ট গঠন, মসৃণ প্রবাহ চ্যানেল, চমৎকার সিলিং কর্মক্ষমতা, এবং শক্তিশালী জারা প্রতিরোধের বৈশিষ্ট্য.

এর কমপ্যাক্ট গঠন, কম প্রবাহ প্রতিরোধের, উচ্চতর সিলিং এবং উচ্চ জারা প্রতিরোধের সাথে, এই ভালভটি পেট্রোলিয়াম, রাসায়নিক প্রকৌশল, জল চিকিত্সা, খাদ্য, ওষুধ এবং বৈদ্যুতিক শক্তির মতো শিল্প ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়। এটি উপাদান জারা প্রতিরোধের এবং তরল দিক পরিবর্তনের জন্য উচ্চ প্রয়োজনীয়তার সাথে কাজের অবস্থার জন্য বিশেষভাবে উপযুক্ত।

পণ্য বৈশিষ্ট্য

1. এক-পিস কাস্ট স্ট্রাকচার

ভালভ বডি এবং স্টেম অবিচ্ছিন্নভাবে নিক্ষেপ করা হয়, কাঠামোগত শক্তি বৃদ্ধি করে এবং দীর্ঘমেয়াদী উচ্চ-চাপ এবং উচ্চ-তাপমাত্রার অবস্থার অধীনে স্থিতিশীল অপারেশন নিশ্চিত করে।

2.মাল্টিফাংশনাল ফ্লো চ্যানেল ডিজাইন

টি-টাইপ থ্রি-ওয়ে ফ্লো চ্যানেল মিডিয়া সঙ্গম, ডাইভারশন বা দিক পরিবর্তন করতে সক্ষম করে, যখন F-টাইপ স্ট্রেইট-থ্রু ফ্লো চ্যানেল কম প্রবাহ প্রতিরোধের সাথে রৈখিক সুইচিংয়ের জন্য উপযুক্ত, দক্ষ এবং অবাধ সিস্টেম প্রবাহ নিশ্চিত করে।

3. চমৎকার sealing কর্মক্ষমতা

ঐচ্ছিক নরম সীল (PTFE/RPTFE) বা হার্ড সীল (ধাতু সীল) কাজের অবস্থার তাপমাত্রা এবং মিডিয়া বৈশিষ্ট্যের উপর ভিত্তি করে নির্বাচন করা যেতে পারে, নির্ভরযোগ্য সিলিং, পরিধান প্রতিরোধের এবং শক্তিশালী অ্যান্টি-লিকেজ ক্ষমতা প্রদান করে।

4.মাল্টিপল ড্রাইভ মোড

ম্যানুয়াল, ওয়ার্ম গিয়ার, বায়ুসংক্রান্ত (একক-অভিনয়/ডাবল-অভিনয়) এবং বৈদ্যুতিক (অন-অফ/নিয়ন্ত্রণকারী) অপারেশন মোডগুলিকে সমর্থন করে, বিভিন্ন ইনস্টলেশন স্থান এবং স্বয়ংক্রিয় নিয়ন্ত্রণের প্রয়োজনীয়তার সাথে মানিয়ে নেওয়া যায়।

5. উচ্চ তাপমাত্রা, উচ্চ চাপ এবং জারা প্রতিরোধের

স্টেইনলেস স্টীল উপাদান -46 ° C ~ 425 ° C তাপমাত্রা পরিসীমা সহ্য করতে পারে এবং স্থিতিশীল দীর্ঘ-চক্র অপারেশন নিশ্চিত করে অত্যন্ত ক্ষয়কারী মিডিয়া প্রতিরোধ করতে পারে।

6. নমনীয় ইনস্টলেশন

সহজ রক্ষণাবেক্ষণ এবং প্রতিস্থাপনের জন্য বিভিন্ন পাইপলাইন মান (GB/ANSI) মেনে চলা ফ্ল্যাঞ্জ, থ্রেডেড বা বাট-ওয়েল্ডেড সংযোগের সাথে উপলব্ধ।

অ্যাপ্লিকেশন

স্টেইনলেস স্টিল টি-আকৃতির থ্রি-ওয়ে বল ভালভগুলি নিম্নলিখিত পরিস্থিতিতে ব্যাপকভাবে ব্যবহৃত হয়:

● পেট্রোলিয়াম এবং প্রাকৃতিক গ্যাস পাইপলাইনের দিক পরিবর্তন, ডাইভারশন এবং সঙ্গম ব্যবস্থা

● রাসায়নিক উত্পাদনে অ্যাসিড, ক্ষার এবং লবণ মিডিয়ার পরিবহন

● পাইপলাইনের দিক পরিবর্তন এবং জল চিকিত্সা প্রকল্পে ডাইভারশন

● খাদ্য ও ফার্মাসিউটিক্যাল উৎপাদনে পরিচ্ছন্ন মিডিয়ার পরিবহণ

● বৈদ্যুতিক শক্তি শিল্পে বাষ্প এবং তেল পণ্য দিক সুইচিং পাইপলাইন

● অল্প পরিমাণ কণা বা অত্যন্ত ক্ষয়কারী মিডিয়া ধারণকারী মিডিয়ার জন্য পরিবহন ব্যবস্থা

মূল প্রযুক্তিগত পরামিতি

নির্বাচন পয়েন্ট

1. ফ্লো চ্যানেলের সাথে মিডিয়া বৈশিষ্ট্যের মিল

মিডিয়া ক্ষয়কারীতা এবং পরিচ্ছন্নতার উপর ভিত্তি করে স্টেইনলেস স্টীল উপকরণ (CF8/CF8M/CF3/CF3M) নির্বাচন করুন; স্ট্রেইট-থ্রু বা থ্রি-ওয়ে ডিরেকশন স্যুইচিং অর্জনের জন্য কার্যকরী প্রয়োজনীয়তা অনুযায়ী F-টাইপ বা টি-টাইপ ফ্লো চ্যানেল বেছে নিন।

2. সীল টাইপ নির্বাচন

স্বাভাবিক তাপমাত্রা এবং নিম্ন-চাপের অবস্থার জন্য নরম-সীল F-টাইপ বেছে নিন, যা পরিধানের প্রতিরোধ এবং সিলিং কার্যক্ষমতার ভারসাম্য বজায় রাখে; পরিধান প্রতিরোধ এবং দীর্ঘ সেবা জীবন নিশ্চিত করতে উচ্চ-তাপমাত্রা, উচ্চ-চাপ বা কণা-ধারণকারী মিডিয়ার জন্য হার্ড-সিল টি-টাইপ বেছে নিন।

3.চাপ এবং তাপমাত্রা ম্যাচিং

10%–20% মার্জিন সংরক্ষিত সহ পাইপলাইন ডিজাইনের চাপের সাথে মিলে যাওয়া পিএন/ক্লাস রেটিং নির্বাচন করুন; অতিরিক্ত উত্তাপের কারণে কর্মক্ষমতার অবনতি রোধ করতে তাপমাত্রা অবশ্যই সিলের ধরন এবং স্টেইনলেস স্টীল উপাদানের সাথে মেলে।

4. নামমাত্র ব্যাস এবং ফ্লো ম্যাচিং

গণনাকৃত সর্বাধিক প্রবাহ হার এবং অনুমোদিত চাপ হ্রাসের উপর ভিত্তি করে উপযুক্ত DN মান নির্বাচন করুন। স্টেইনলেস স্টিল টি-আকৃতির থ্রি-ওয়ে বল ভালভগুলি প্রচলিত ভালভের তুলনায় ভাল সিভি মান সহ মসৃণ প্রবাহের চ্যানেলগুলিকে বৈশিষ্ট্যযুক্ত করে এবং নিম্ন-প্রবাহের পরিস্থিতিগুলির জন্য সুনির্দিষ্ট গণনা প্রয়োজন৷

5.ড্রাইভ মোড এবং ইনস্টলেশন স্পেস ম্যাচিং

সীমাবদ্ধ স্থানগুলির জন্য ম্যানুয়াল বা ছোট বায়ুসংক্রান্ত ড্রাইভ চয়ন করুন; বড়-প্রবাহ বা রিমোট কন্ট্রোল অ্যাপ্লিকেশনের জন্য বায়ুসংক্রান্ত/বৈদ্যুতিক ড্রাইভ নির্বাচন করুন; নিশ্চিত করুন যে ফ্ল্যাঞ্জ স্ট্যান্ডার্ড স্টেইনলেস স্টীল ভালভ বডির সাথে মেলে।

অপারেশন এবং রক্ষণাবেক্ষণ নোট

অপারেশন নোট

1.প্রাথমিক ব্যবহারের আগে, নিশ্চিত করুন যে মডেল, চাপ শ্রেণী, নামমাত্র ব্যাস কাজের অবস্থার সাথে মেলে এবং স্টেইনলেস স্টীল ভালভ বডি এবং ফ্ল্যাঞ্জ সংযোগগুলি ক্ষতিমুক্ত কিনা তা পরীক্ষা করুন।

2. ভালভ বডি বা পাইপলাইনগুলির ক্ষতি থেকে জলের হাতুড়ি প্রতিরোধ করার জন্য খোলা, বন্ধ বা দিক পরিবর্তন করার সময় ধীরে ধীরে পরিচালনা করুন; ম্যানুয়াল অপারেশন চলাকালীন সমানভাবে বল প্রয়োগ করুন, এবং জোর করে ভালভটি মোচড় দেবেন না।

3. বায়ুসংক্রান্ত/বৈদ্যুতিক ভালভের জন্য, অপারেশনের আগে স্থিতিশীল বায়ু সরবরাহ/বিদ্যুত সরবরাহ নিশ্চিত করুন এবং মসৃণ গতিবিধি, সঠিক দিক পরিবর্তন এবং কোন অস্বাভাবিক শব্দ নেই।

4. দীর্ঘমেয়াদী শাটডাউনের পরে পুনরায় চালু করার সময়, প্রথমে ঘনীভূত এবং অমেধ্য নিষ্কাশন করুন, তারপর ধীরে ধীরে ভালভটি খুলুন।

5. অতিরিক্ত চাপ বা অতিরিক্ত তাপমাত্রার অবস্থার অধীনে কাজ করা কঠোরভাবে নিষিদ্ধ; অস্বাভাবিকতার ক্ষেত্রে সমস্যা সমাধানের জন্য অবিলম্বে বন্ধ করুন।

রক্ষণাবেক্ষণ নোট

1. কোন ফুটো, ক্ষয় বা ফাটল নিশ্চিত করতে সাপ্তাহিক সিলিং পৃষ্ঠ, স্টাফিং বক্স এবং ভালভ বডি পৃষ্ঠ পরিদর্শন করুন।

2. নরম-সীল এফ-টাইপ ভালভ লিক হলে দ্রুত ভালভের আসনটি প্রতিস্থাপন করুন; নিয়মিত হার্ড-সিল টি-টাইপ ভালভের পরিধান পরীক্ষা করুন এবং প্রয়োজনে অংশগুলিকে ল্যাপ করুন বা প্রতিস্থাপন করুন।

3. ত্রৈমাসিক ম্যানুয়াল/ওয়ার্ম গিয়ার ড্রাইভ লুব্রিকেট করুন; জল নিষ্কাশন করুন এবং বায়ুসংক্রান্ত ভালভের তেলের স্তর নিয়মিত পরীক্ষা করুন।

4. ক্ষয়কারী মিডিয়া কাজের অবস্থার জন্য, ভালভ বডি এবং বল নিয়মিত পরিদর্শন করুন; মিডিয়া নিষ্কাশন করুন এবং দীর্ঘমেয়াদী স্টোরেজের সময় আর্দ্রতা এবং ধুলো থেকে রক্ষা করুন।

5.সমস্যা নিবারণ: জ্যামিংয়ের ক্ষেত্রে, প্রথমে চাপ উপশম করুন, তারপরে অমেধ্যগুলি বিচ্ছিন্ন করুন এবং পরিষ্কার করুন বা অংশগুলি প্রতিস্থাপন করুন; বায়ুসংক্রান্ত/বৈদ্যুতিক ত্রুটির জন্য, জরুরী ব্যবহারের জন্য ম্যানুয়াল অপারেশনে স্যুইচ করুন, তারপর অ্যাকুয়েটরের সমস্যা সমাধান করুন।

6. পরবর্তী রক্ষণাবেক্ষণের জন্য একটি ভিত্তি প্রদানের জন্য মডেল, ইনস্টলেশনের তারিখ, রক্ষণাবেক্ষণ এবং প্রতিস্থাপনের অংশগুলি রেকর্ড করে একটি রক্ষণাবেক্ষণ ফাইল স্থাপন করুন।
