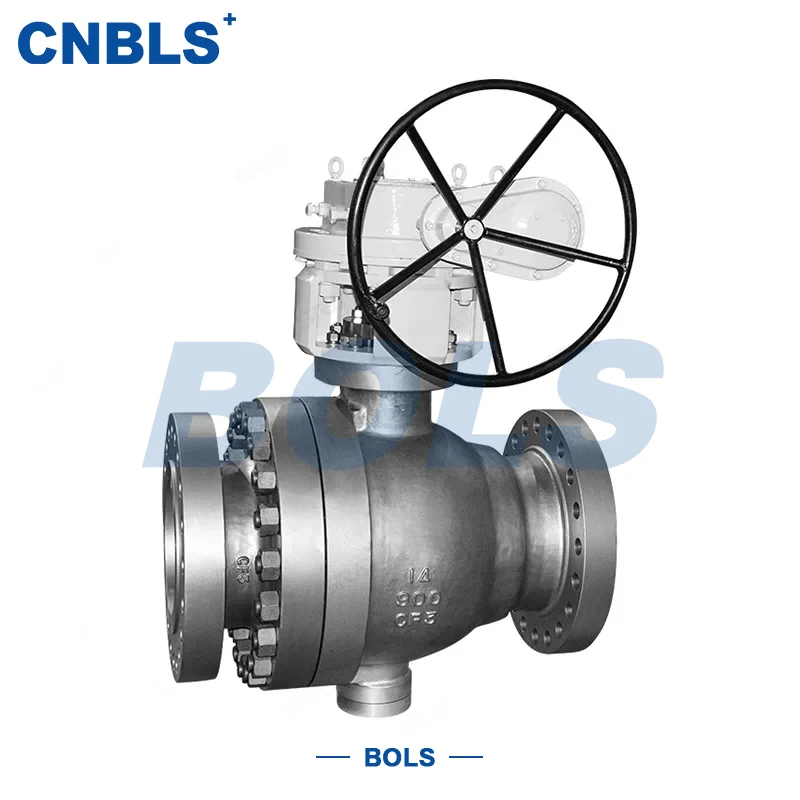

স্টেইনলেস স্টীল জ্যাকেট উত্তাপ বল ভালভ

স্টেইনলেস স্টীল জ্যাকেট ইনসুলেটেড বল ভালভ হল একটি পূর্ণ-বন্দর ভাসমান বল ভালভ যা বিশেষভাবে উচ্চ-সান্দ্রতা, সহজে স্ফটিকযোগ্য এবং দৃঢ় করা যায় এমন মিডিয়ার জন্য ডিজাইন করা হয়েছে। ভালভ বডি এবং জ্যাকেট উভয়ই সম্পূর্ণ স্টেইনলেস স্টিলের তৈরি। প্রচলিত বল ভালভ কাঠামোতে একটি স্বাধীন জ্যাকেট স্তর যুক্ত করা হয়, যার মাধ্যমে বাষ্প, গরম জল বা তাপ স্থানান্তর তেলকে এটির মাধ্যমে সঞ্চালিত করা হয় ভালভ গহ্বর এবং প্রবাহ পথের ভিতরে মিডিয়ার ক্রমাগত নিরোধক বা গরম করার জন্য।

জ্যাকেটযুক্ত ধ্রুবক তাপমাত্রা নিয়ন্ত্রণের সাথে, ভালভ কার্যকরভাবে মিডিয়াকে দৃঢ়ীকরণ, স্ফটিককরণ, বা তাপমাত্রা হ্রাসের কারণে ভালভের ভিতরে উল্লেখযোগ্য সান্দ্রতা বৃদ্ধি থেকে বাধা দেয়, যার ফলে নমনীয় ভালভ অপারেশন এবং নিরবচ্ছিন্ন সিস্টেম চলমান নিশ্চিত করে। পেট্রোকেমিক্যাল, রাসায়নিক ফাইবার, খাদ্য এবং ফার্মাসিউটিক্যালসের মতো শিল্পের তাপ নিরোধক ট্রান্সমিশন সিস্টেমে, জেস্টেইনলেস স্টিল জ্যাকেট ইনসুলেটেড বল ভালভগুলি প্রধান নিয়ন্ত্রণ উপাদানগুলির মধ্যে একটি হিসাবে কাজ করে।

গঠন ও কাজের নীতি

ফুল-পোর্ট ফ্লোটিং বল স্ট্রাকচার

ভালভ একটি ভাসমান বলের নকশা গ্রহণ করে। মাধ্যমের চাপের অধীনে, বলটি ভালভ আসনের সাথে একটি নির্ভরযোগ্য সীল তৈরি করে। পূর্ণ-বন্দর ফ্লো প্যাসেজ তরল ধারণ এবং প্রতিরোধকে হ্রাস করে, এটি উচ্চ-সান্দ্রতা মিডিয়ার স্থিতিশীল সংক্রমণের জন্য বিশেষভাবে উপযুক্ত করে তোলে।

স্টেইনলেস স্টীল জ্যাকেটেড ইনসুলেশন স্ট্রাকচার

একটি অবিচ্ছেদ্য জ্যাকেট স্তর ভালভ বডির বাইরের অংশে ঢালাই বা মেশিন করা হয়, যা তাপ নিরোধক মাধ্যমের ক্রমাগত সঞ্চালনের জন্য জ্যাকেট এবং ভালভ বডির মধ্যে একটি স্বাধীন নিরোধক গহ্বর তৈরি করে। ফ্ল্যাঞ্জ বা থ্রেডেড সংযোগগুলি জ্যাকেট ইনলেট এবং আউটলেটে সাইটের অবস্থা অনুযায়ী কনফিগার করা যেতে পারে, যা তাপ নিরোধক পাইপলাইনের সাথে সংযোগের সুবিধা দেয়।

ধ্রুবক তাপমাত্রা নিয়ন্ত্রণ যুক্তি

জ্যাকেট মাধ্যমের তাপমাত্রা এবং প্রবাহের হার সামঞ্জস্য করে, ভালভ গহ্বরের ভিতরের মাধ্যমটি সর্বদা একটি সেট তাপমাত্রা সীমার মধ্যে বজায় রাখা হয়, অপারেশনাল জ্যামিং বা সিল ব্যর্থতা এড়ানো। এই কাঠামো স্টেইনলেস স্টীল জ্যাকেট ইনসুলেটেড বল ভালভগুলিকে স্থিতিশীল কর্মক্ষমতা বজায় রাখতে সক্ষম করে এমনকি মাঝে মাঝে অপারেশন বা নিম্ন পরিবেষ্টিত তাপমাত্রার অবস্থার মধ্যেও।

মূল পণ্য বৈশিষ্ট্য

স্থিতিশীল এবং নির্ভরযোগ্য অন্তরণ কর্মক্ষমতা

জ্যাকেটের কাঠামোটি ভালভ বডির মূল ক্ষেত্রগুলিকে কভার করে, উচ্চ তাপ বিনিময় দক্ষতার বৈশিষ্ট্যযুক্ত। এটি কাজের অবস্থার জন্য উপযুক্ত যেখানে মাঝারিটির হিমাঙ্ক বিন্দু পরিবেষ্টিত তাপমাত্রার কাছাকাছি বা বেশি।

সমস্ত স্টেইনলেস স্টীল জারা-প্রতিরোধী নকশা

ভালভ বডি, জ্যাকেট এবং প্রধান চাপ বহনকারী উপাদানগুলি 304, 316, 304L, বা 316L স্টেইনলেস স্টিল দিয়ে তৈরি, যা বিভিন্ন ক্ষয়কারী বা উচ্চ-তাপমাত্রা নিরোধক মাঝারি পরিবেশের সাথে খাপ খাইয়ে নেয়।

উচ্চ sealing রেটিং

PTFE/RPTFE নরম-সীল কাঠামো, নির্ভুল-মেশিনড বলের সাথে মিলিত, এমনকি উত্তাপক অবস্থায়ও একটি ক্লাস VI লিকেজ রেটিং বজায় রাখে, মাঝারি বর্জ্য এবং সিস্টেমের ঝুঁকি হ্রাস করে।

নিয়ন্ত্রণযোগ্য অপারেটিং টর্ক

ফ্লোটিং বল গঠন, ফুল-পোর্ট ফ্লো প্যাসেজ ডিজাইনের সাথে যুক্ত, কার্যকরভাবে উচ্চ-সান্দ্রতা মাঝারি অবস্থার অধীনে অপারেটিং প্রতিরোধকে হ্রাস করে। বড়-ব্যাসের স্পেসিফিকেশনের জন্য, একটি ওয়ার্ম গিয়ার মেকানিজম অপারেশনাল স্থিতিশীলতা বাড়ানোর জন্য কনফিগার করা যেতে পারে।

মূল প্রযুক্তিগত পরামিতি

প্রধান উপাদানগুলির উপাদান কনফিগারেশন

অ্যাপ্লিকেশন

স্টেইনলেস স্টিল জ্যাকেট ইনসুলেটেড বল ভালভসের এই সিরিজটি প্রধানত মাঝারি তাপমাত্রার সংবেদনশীলতা এবং সংক্রমণের ধারাবাহিকতার জন্য উচ্চ প্রয়োজনীয়তা সহ শিল্প ব্যবস্থায় ব্যবহৃত হয়, যার মধ্যে কিন্তু সীমাবদ্ধ নয়:

● পেট্রোকেমিক্যাল শিল্প: ভারী তেল, অ্যাসফল্ট, এবং রজন সংক্রমণ

● রাসায়নিক ফাইবার শিল্প: রাসায়নিক ফাইবার স্লারি এবং পলিমার গলে

● খাদ্য শিল্প: সিরাপ, চকলেট, এবং উদ্ভিজ্জ তেল

● ফার্মাসিউটিক্যাল শিল্প: মধ্যবর্তী এবং উচ্চ-সান্দ্রতা বিক্রিয়াক

● মুদ্রণ এবং রঞ্জনবিদ্যা এবং সূক্ষ্ম রাসায়নিক শিল্প: তরল মিডিয়া ধ্রুবক তাপমাত্রা নিয়ন্ত্রণ প্রয়োজন

নির্বাচন এবং কনফিগারেশন নির্দেশিকা

মাঝারি বৈশিষ্ট্য অগ্রাধিকার

মিডিয়ামের হিমাঙ্ক বিন্দু, সান্দ্রতা পরিবর্তন বক্ররেখা, এবং ক্ষয়কারীতা হল ভালভ বডি উপাদান এবং জ্যাকেটের ধরন নির্বাচন করার মূল ভিত্তি।

তাপমাত্রা এবং সীল ম্যাচিং

যখন ভালভের অভ্যন্তরে মাঝারিটির তাপমাত্রা 232 ডিগ্রি সেলসিয়াস ছাড়িয়ে যায়, তখন দীর্ঘমেয়াদী সিলিং স্থায়িত্ব নিশ্চিত করতে ভরা PTFE সিলগুলিকে অগ্রাধিকার দেওয়া উচিত।

জ্যাকেট সংযোগ কনফিগারেশন

ক্রমাগত অপারেশন সিস্টেমের জন্য, রক্ষণাবেক্ষণের সুবিধার্থে এবং সিলিং নির্ভরযোগ্যতা উন্নত করতে জ্যাকেট পোর্টের জন্য ফ্ল্যাঞ্জ সংযোগের সুপারিশ করা হয়।

অপারেশন পদ্ধতি নির্বাচন

DN50 বা উচ্চ-সান্দ্রতা কাজের অবস্থার উপরে নির্দিষ্টকরণের জন্য, একটি ওয়ার্ম গিয়ার ড্রাইভ কনফিগার করা সাইটের অপারেশন অভিজ্ঞতাকে উল্লেখযোগ্যভাবে উন্নত করতে পারে।

অপারেশন এবং রক্ষণাবেক্ষণ নির্দেশিকা

1.কমিশন করার আগে, প্রথমে জ্যাকেটের মাধ্যমে ইনসুলেশন মাধ্যমটি সঞ্চালন করে ভালভটিকে প্রিহিট করুন; ঠান্ডা অবস্থায় উচ্চ-সান্দ্রতা মিডিয়া সরাসরি খোলা এবং বন্ধ করা এড়িয়ে চলুন।

2. স্থানীয় ওভারহিটিং প্রতিরোধ করার জন্য অপারেশন চলাকালীন জ্যাকেটের তাপমাত্রা এবং চাপ ক্রমাগত নিরীক্ষণ করুন।

3. নিয়মিতভাবে জ্যাকেট সংযোগ, ফ্ল্যাঞ্জ এবং ফাঁসের জন্য স্টাফিং বক্স পরিদর্শন করুন।

4. দীর্ঘমেয়াদী শাটডাউনের আগে, জ্যাকেট মাঝারিটি ড্রেন করুন এবং অবশিষ্ট মাধ্যমটিকে শক্ত হওয়া থেকে আটকাতে ভালভের গহ্বর পরিষ্কার করুন।
