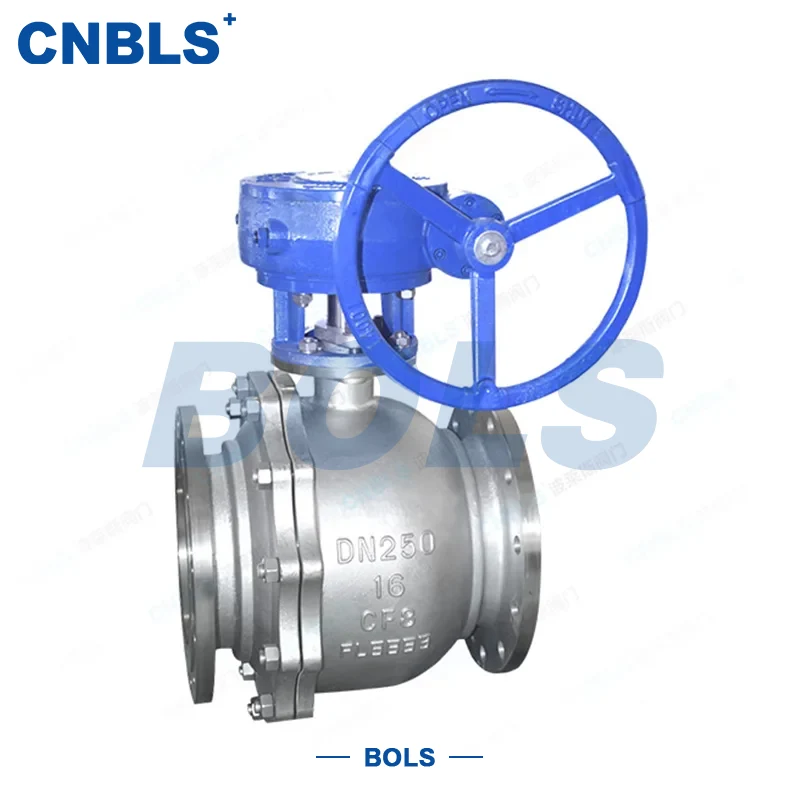

স্টেইনলেস স্টীল Flanged ভাসমান বল ভালভ

স্টেইনলেস স্টীল ফ্ল্যাঞ্জড ফ্লোটিং বল ভালভ হল একটি পাইপলাইন শাট-অফ ভালভ যা বন্ধ করার উপাদান হিসাবে একটি ভাসমান বল ব্যবহার করে। মিডিয়ামের চাপে, নির্ভরযোগ্য সিলিং অর্জনের জন্য বলটিকে ডাউনস্ট্রিম ভালভ সিটের বিরুদ্ধে শক্তভাবে চাপানো হয়। 90 ডিগ্রী ঘোরানোর মাধ্যমে সম্পূর্ণ খোলা বা বন্ধ করা হয়, সহজ অপারেশন এবং দ্রুত প্রতিক্রিয়া বৈশিষ্ট্যযুক্ত।

এই ভালভ একটি সহজ গঠন এবং চমৎকার sealing কর্মক্ষমতা boasts. এটি জল, বাষ্প, তেল পণ্য এবং ক্ষয়কারী পদার্থের মতো মিডিয়া জড়িত বিভিন্ন কাজের অবস্থার জন্য উপযুক্ত এবং পেট্রোলিয়াম, রাসায়নিক প্রকৌশল, বৈদ্যুতিক শক্তি, খাদ্য এবং ফার্মাসিউটিক্যালস সহ শিল্প পাইপলাইন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।

পণ্য বৈশিষ্ট্য

উচ্চ মানের স্টেইনলেস স্টীল উপাদান

ভালভ বডি, বল এবং ভালভ সিট সহ মূল উপাদানগুলি 304/316 স্টেইনলেস স্টীল দিয়ে তৈরি, যা দীর্ঘমেয়াদী কার্যক্ষম নির্ভরযোগ্যতা নিশ্চিত করতে দুর্দান্ত জারা এবং পরিধান প্রতিরোধের প্রস্তাব দেয়।

সহজ ইনস্টলেশনের জন্য ফ্ল্যাঞ্জযুক্ত সংযোগ

স্ট্যান্ডার্ড ফ্ল্যাঞ্জযুক্ত সংযোগ গ্রহণ করা, এটি সুবিধাজনক ইনস্টলেশন এবং বিচ্ছিন্ন করার অনুমতি দেয় এবং বিভিন্ন ব্যাস এবং চাপ শ্রেণীর পাইপলাইন সিস্টেমের সাথে সামঞ্জস্যপূর্ণ।

বৈচিত্রপূর্ণ অপারেশন মোড

ম্যানুয়াল (হ্যান্ডহুইল), গিয়ারবক্স, বৈদ্যুতিক এবং বায়ুসংক্রান্ত অ্যাকচুয়েশন সমর্থন করে। সবচেয়ে উপযুক্ত অপারেশন মোড স্বয়ংক্রিয় নিয়ন্ত্রণ প্রয়োজনীয়তা উপর ভিত্তি করে নির্বাচন করা যেতে পারে.

চমৎকার sealing কর্মক্ষমতা

পাইপলাইন সিস্টেমের নিরাপত্তা নিশ্চিত করতে এপিআই ক্লাস VI-এর সাথে ফুটো হওয়ার হার মিটিং সহ PTFE, PFA, বা ETFE-এর মতো নরম সিলিং উপকরণ দিয়ে ভালভ সিট তৈরি করা হয়।

প্রশস্ত আবেদন পরিসীমা

ভালভের একটি প্রযোজ্য তাপমাত্রার পরিসর রয়েছে -29~180℃, উচ্চ, মাঝারি এবং নিম্ন-চাপের কাজের শর্তগুলিকে কভার করে PN1.0 থেকে PN42 পর্যন্ত, এবং বিভিন্ন প্রবাহ হার এবং মিডিয়ার নিয়ন্ত্রণের প্রয়োজনীয়তা পূরণ করে৷

উচ্চ নির্ভরযোগ্যতা এবং সহজ রক্ষণাবেক্ষণযোগ্যতা

ভাসমান বল কাঠামো মাঝারি চাপের অধীনে স্ব-আঁটসাঁট সিলিং উপলব্ধি করে। এটির একটি কমপ্যাক্ট কাঠামো রয়েছে, কোন অতিরিক্ত সমর্থনের প্রয়োজন নেই এবং এটি বজায় রাখা সহজ, এটি দীর্ঘমেয়াদী অপারেশনের জন্য উপযুক্ত করে তোলে।

অ্যাপ্লিকেশন

স্টেইনলেস স্টীল ফ্ল্যাঞ্জড ফ্লোটিং বল ভালভ বিভিন্ন শিল্প পরিস্থিতির জন্য উপযুক্ত:

● পেট্রোলিয়াম এবং প্রাকৃতিক গ্যাস পাইপলাইনের শাট-অফ এবং প্রবাহ নিয়ন্ত্রণ

● রাসায়নিক উত্পাদনে অ্যাসিড, ক্ষার এবং লবণের মতো ক্ষয়কারী মাধ্যমগুলির পরিবহন

● জল চিকিত্সা এবং বাষ্প সিস্টেমে পাইপলাইন নিয়ন্ত্রণ

● খাদ্য ও ফার্মাসিউটিক্যাল শিল্পে পরিচ্ছন্ন মিডিয়া পরিবহন

● বৈদ্যুতিক শক্তি এবং তাপ ব্যবস্থায় উচ্চ-তাপমাত্রা এবং উচ্চ-চাপের পাইপলাইন

● তরল পরিবহন এবং পাইপলাইন বন্ধ-অফ পরিস্থিতি

মডেল ব্যাখ্যা

একটি উদাহরণ হিসাবে মডেল Q41F-16P নিন:

নকশা এবং উত্পাদন মান

● API 6D: পেট্রোলিয়াম এবং প্রাকৃতিক গ্যাস শিল্পের জন্য বল ভালভের নকশা এবং উত্পাদনের জন্য প্রযোজ্য একটি আন্তর্জাতিকভাবে স্বীকৃত মান।

● GB/T 12237: চীনের জাতীয় মান, ভালভ ডিজাইন এবং উত্পাদনের জন্য রেফারেন্স হিসাবে পরিবেশন করে।

● ISO 5208: ফ্ল্যাঞ্জের মাত্রা এবং চাপের রেটিংগুলির জন্য মানক, ভালভটি পাইপলাইনের সাথে মেলে তা নিশ্চিত করে।

● JB/T 308: ভালভ পরীক্ষার পদ্ধতি এবং পরিদর্শন নিয়ম, পণ্যের গুণমান এবং কর্মক্ষমতা নিশ্চিত করে।

প্রযুক্তিগত পরামিতি টেবিল

উপাদান উপাদান

● ভালভ বডি: কাস্ট স্টিল WCB বা স্টেইনলেস স্টীল CF8/CF8M

● বল: স্টেইনলেস স্টীল উপাদান ভালভ শরীরের সাথে মিলে যায়

● ভালভ আসন: PTFE, PFA, বা ETFE নরম সীল

● ভালভ স্টেম: নাইট্রাইডেড পৃষ্ঠ চিকিত্সা সঙ্গে স্টেইনলেস স্টীল

● প্যাকিং: নমনীয় গ্রাফাইট বা PTFE

● ফাস্টেনার: স্টেইনলেস স্টিল বা গ্যালভানাইজড কার্বন ইস্পাত

নির্বাচনের মূল পয়েন্ট

কাজের অবস্থা বিশ্লেষণ

● মাঝারি প্রকার, তাপমাত্রা, সান্দ্রতা, এবং ক্ষয়কারীতা স্পষ্ট করুন।

● সংরক্ষিত সুরক্ষা মার্জিন সহ সিস্টেমের সর্বাধিক কাজের চাপ নির্ধারণ করুন।

পরামিতি নিশ্চিতকরণ

● প্রবাহ হারের প্রয়োজনীয়তা অনুযায়ী নামমাত্র ব্যাস DN নির্বাচন করুন।

● সিস্টেম ডিজাইনের উপর ভিত্তি করে নামমাত্র চাপ PN/শ্রেণী নির্ধারণ করুন।

● পাইপলাইন অনুযায়ী সংযোগ পদ্ধতি (ফ্ল্যাঞ্জ, ঢালাই বা থ্রেডেড) চয়ন করুন।

● অটোমেশন প্রয়োজনের উপর ভিত্তি করে অপারেশন মোড (ম্যানুয়াল, বৈদ্যুতিক বা বায়ুসংক্রান্ত) নির্বাচন করুন।

উপাদান নির্বাচন

● ভালভ বডি: কার্বন ইস্পাত সাধারণ কাজের অবস্থার জন্য উপযুক্ত; স্টেইনলেস স্টীল ক্ষয়কারী মিডিয়ার জন্য উপযুক্ত।

● সিলিং উপাদান: PTFE সবচেয়ে ক্ষয়কারী মিডিয়ার জন্য উপযুক্ত; উচ্চ-তাপমাত্রা, উচ্চ-চাপ, বা কণা-ধারণকারী মিডিয়ার জন্য ধাতু হার্ড সিল নির্বাচন করা যেতে পারে।

স্ট্যান্ডার্ড এবং সার্টিফিকেশন

● ভালভ ডিজাইন এবং উত্পাদন মান মেনে চলছে তা নিশ্চিত করুন।

● আন্তর্জাতিক প্রকল্পের জন্য API, ISO এবং অন্যান্য সার্টিফিকেশন প্রয়োজন হতে পারে।

সরবরাহকারী মূল্যায়ন

● ভাল খ্যাতি এবং সমৃদ্ধ অভিজ্ঞতা সহ সরবরাহকারীদের নির্বাচন করুন এবং নমুনা, প্রযুক্তিগত পরামিতি এবং গুণমান নিশ্চিতকরণ শংসাপত্রের অনুরোধ করুন৷
