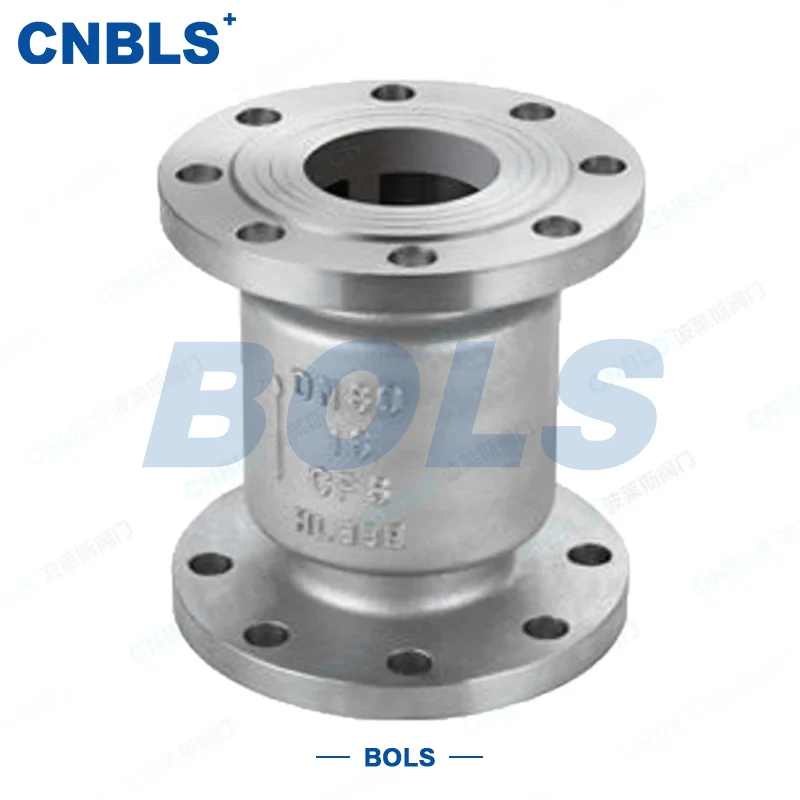

স্টেইনলেস স্টীল উল্লম্ব চেক ভালভ

স্টেইনলেস স্টীল উল্লম্ব চেক ভালভ হল স্বয়ংক্রিয় শাট-অফ ভালভ যা বিশেষভাবে উল্লম্ব পাইপিং সিস্টেমের জন্য ডিজাইন করা হয়েছে৷ এগুলি প্রধানত স্টেইনলেস স্টীল বডি, ডিস্ক, গাইডিং মেকানিজম এবং ঐচ্ছিক স্টেইনলেস স্টিল স্প্রিং নিয়ে গঠিত, অতিরিক্ত ড্রাইভিং ডিভাইস ছাড়াই৷ ভালভগুলি মাঝারি চাপ বা স্প্রিংগভের উপর নির্ভর করে স্বয়ংক্রিয়ভাবে খোলা এবং বন্ধ হয়ে যায়৷

এর মূল নকশাটি উল্লম্ব পাইপলাইনের প্রয়োজনীয়তার সাথে খাপ খায়: মাঝারিটি অবশ্যই উল্লম্বভাবে উপরের দিকে প্রবাহিত হতে হবে। ফরোয়ার্ড প্রবাহের সময়, মাঝারি চাপ ডিস্কের মাধ্যাকর্ষণকে (বা স্প্রিং প্রিলোড) অতিক্রম করে গাইডিং মেকানিজম বরাবর ডিস্ককে উপরের দিকে ঠেলে দেয়, মসৃণ মাঝারি উত্তরণ নিশ্চিত করে। ব্যাকফ্লোয়ের ক্ষেত্রে, ডিস্ক দ্রুত গতিতে পড়ে এবং স্বয়ংক্রিয়ভাবে ক্রিয়াকলাপ নিয়ন্ত্রণ করে। ব্যাকফ্লো চাপ (এবং বসন্ত বল), ব্যাকফ্লো ব্লক করে।

কমপ্যাক্ট স্ট্রাকচার, কম প্রবাহ প্রতিরোধ এবং নির্ভরযোগ্য সিলিং সহ, এই ভালভগুলি পৌরসভার জল সরবরাহ এবং নিষ্কাশন, উচ্চ-উত্থান বিল্ডিংগুলিতে এইচভিএসি, পেট্রোকেমিক্যাল, শক্তি, খাদ্য এবং ফার্মাসিউটিক্যাল শিল্পে উচ্চ ক্ষয় প্রতিরোধের প্রয়োজনীয়তাগুলির জন্য ব্যাপকভাবে ব্যবহৃত হয়৷ এগুলি চমৎকার উপাদানগুলি যা একমুখী মিডিয়ার ভারসাম্যহীন স্থিতিশীল মিডিয়ার কার্যকারিতা নিশ্চিত করে৷ স্টেইনলেস স্টিল উল্লম্ব চেক ভালভগুলি উল্লম্ব পাইপলাইনে ব্যাকফ্লো প্রতিরোধের জন্য পছন্দের উপাদান হয়ে উঠেছে।

মূল প্রযুক্তিগত পরামিতি

মূল পণ্যের সুবিধা

উল্লম্ব উত্সর্গীকৃত নকশা, শক্তিশালী অভিযোজনযোগ্যতা

বিশেষভাবে উল্লম্ব প্রবাহ পথ এবং ইনস্টলেশনের দিক সহ উল্লম্ব পাইপলাইনগুলির জন্য ডিজাইন করা হয়েছে, সংকীর্ণ স্থানগুলিতে ইনস্টলেশনের সমস্যাগুলি সমাধান করা, বিশেষত উচ্চ-বৃদ্ধি বিল্ডিং, সরঞ্জাম মেজানাইন এবং অন্যান্য স্থান-সীমাবদ্ধ পরিস্থিতিগুলির জন্য উপযুক্ত। স্টেইনলেস স্টিল উল্লম্ব চেক ভালভগুলি বিভিন্ন উল্লম্ব পাইপিং সিস্টেমের সাথে সরাসরি মিলিত হতে পারে।

সমস্ত স্টেইনলেস স্টীল উপাদান, জারা-প্রতিরোধী এবং টেকসই

304/316/316L স্টেইনলেস স্টীল এবং সংশ্লিষ্ট ANSI উপকরণ, জারা প্রতিরোধের, উচ্চ তাপমাত্রা প্রতিরোধের এবং পরিধান প্রতিরোধের সাথে গ্রহণ করে। এটি ক্লোরিনযুক্ত জল, অ্যাসিড এবং ক্ষারগুলির মতো ক্ষয়কারী মিডিয়াতে দীর্ঘ সময়ের জন্য স্থিরভাবে কাজ করতে পারে, ঘন ঘন প্রতিস্থাপনের খরচ ছাড়াই।

সংবেদনশীল খোলার এবং বন্ধ, নির্ভরযোগ্য ব্যাকফ্লো প্রতিরোধ

অন্তর্নির্মিত সুনির্দিষ্ট গাইডিং মেকানিজম বিচ্যুতি ছাড়াই ডিস্ক উত্তোলন নিশ্চিত করে। ক্লোজিং রেসপন্স 0.2 সেকেন্ডের মতো দ্রুত হতে পারে, মাঝারি ব্যাকফ্লোকে দ্রুত ব্লক করে, পাম্প, কম্প্রেসার এবং অন্যান্য ডাউনস্ট্রিম যন্ত্রপাতিকে ওয়াটার হ্যামারের প্রভাব থেকে কার্যকরভাবে রক্ষা করে এবং যন্ত্রপাতির ক্ষতি এড়াতে পারে।

ডুয়াল-স্ট্যান্ডার্ড সামঞ্জস্যপূর্ণ, ব্যাপক সার্বজনীনতা

জিবি (জিবি/টি সিরিজ) এবং এএনএসআই (এপিআই 594, এএনএসআই সিরিজ) মান উভয়ের সাথেই মেনে চলে, অতিরিক্ত পরিবর্তন ছাড়াই নমনীয়ভাবে জিবি এবং এএনএসআই পাইপিং সিস্টেমের সাথে খাপ খাইয়ে নেয়, সংগ্রহ এবং ইনস্টলেশন খরচ কম করে।

বিভিন্ন কাজের অবস্থার জন্য উপলব্ধ একাধিক স্পেসিফিকেশন

সম্পূর্ণ চাপ রেটিং সহ DN15~DN300 থেকে ব্যাস পরিসীমা। সিলিং টাইপ এবং সংযোগ প্রয়োজন অনুযায়ী নির্বাচন করা যেতে পারে। স্প্রিং-লোডেড টাইপ কম-প্রবাহের অবস্থার জন্য উপযুক্ত; অ-বসন্ত টাইপ আরও শক্তি-সাশ্রয়ী, বিভিন্ন পরিস্থিতিতে প্রয়োজনীয়তা পূরণ করে।

উপাদান উপাদান এবং গঠন

মূল উপাদান উপাদান

● বডি/বনেট: GB 304/316/316L (GB/T 1220), ANSI ASTM A182/A351 সংশ্লিষ্ট উপকরণ, মাঝারি ক্ষয়ের তীব্রতা অনুযায়ী নির্বাচিত।

● ডিস্ক: বডি + স্টেলাইট অ্যালয় ওভারলে (হার্ড সীল), বা স্টেইনলেস স্টীল + PTFE নরম সীল রিং (নরম সীল), সিলিং কার্যকারিতা এবং স্থায়িত্বের ভারসাম্যের মতো একই উপাদান।

● পথপ্রদর্শক প্রক্রিয়া: নকল স্টেইনলেস স্টীল শরীরের হিসাবে একই; স্টেইনলেস স্টীল-ভিত্তিক হার্ড অ্যালয় দিয়ে তৈরি গাইড হাতা, পরিধান এবং জারা প্রতিরোধী, বিচ্যুতি ছাড়াই সঠিক খোলা/বন্ধ নিশ্চিত করে।

● বসন্ত (ঐচ্ছিক): 304/316/316L স্টেইনলেস স্টীল স্থিতিশীল স্থিতিস্থাপকতা সহ স্প্রিং স্টিল, বিভিন্ন ক্ষয়কারী অবস্থা এবং তাপমাত্রার জন্য উপযুক্ত।

● সীল: উচ্চ তাপমাত্রা জন্য Inconel খাদ ধাতু রিং; মাঝারি এবং নিম্ন তাপমাত্রার জন্য PTFE/পারফ্লুরোইথার রাবারের রিং; ফ্ল্যাঞ্জ সিলিংয়ের জন্য সর্পিল ক্ষত গ্যাসকেট, নির্ভরযোগ্য সিলিং নিশ্চিত করে।

● বোল্ট / বাদাম: স্টেইনলেস স্টীল শরীরের মতোই, সংশ্লিষ্ট GB/ANSI মানগুলির সাথে সঙ্গতিপূর্ণ, সামগ্রিক জারা প্রতিরোধ এবং সংযোগের শক্তি নিশ্চিত করে।

কাঠামোগত বৈশিষ্ট্য

উল্লম্ব উত্তোলন কাঠামো, সোজা-উল্লম্ব প্রবাহ পথ, অন্তর্নির্মিত সুনির্দিষ্ট গাইডিং মেকানিজম। স্বল্প-প্রবাহের অবস্থার জন্য ঐচ্ছিক বসন্ত-সহায়তা বন্ধ। দ্বৈত সংযোগ: ফ্ল্যাঞ্জড / অভ্যন্তরীণ থ্রেড, সহজ সমাবেশ এবং বিচ্ছিন্ন করা। ছোট স্থান দখলের সাথে সামগ্রিক গঠন। স্থিতিশীলতা

ডিজাইন ও ম্যানুফ্যাকচারিং স্ট্যান্ডার্ড

নির্বাচন নির্দেশিকা

ইনস্টলেশন এবং প্রবাহের দিক নিশ্চিত করুন

মাঝারি উল্লম্বভাবে উপরের দিকে প্রবাহিত উল্লম্ব পাইপলাইন ইনস্টলেশন নিশ্চিত করুন। অনুভূমিক বা আনত ইনস্টলেশন কঠোরভাবে নিষিদ্ধ, অন্যথায় এটি ডিস্ক ব্যর্থতা এবং সিলিং লিকেজ সৃষ্টি করবে। স্টেইনলেস স্টীল উল্লম্ব চেক ভালভ শুধুমাত্র উল্লম্ব অবস্থার জন্য উপযুক্ত।

মান এবং চাপ ক্লাস ম্যাচ

GB বা ANSI পাইপলাইন সিস্টেম অনুযায়ী সংশ্লিষ্ট PN/শ্রেণী নির্বাচন করুন (যেমন GB PN16, ANSI Class150)। চাপের রেটিং নিশ্চিত করুন যে অতিরিক্ত চাপ অপারেশন এড়াতে পাইপলাইনের নকশা চাপের সাথে মেলে।

সিলিং টাইপ নির্বাচন

উচ্চ তাপমাত্রা (>200℃), কণা-ধারণকারী বা উচ্চ-পরিধান মিডিয়ার জন্য ধাতব হার্ড সীল। মাঝারি এবং নিম্ন তাপমাত্রা (≤200℃) এবং পরিষ্কার মিডিয়ার জন্য নরম সীল, বিভিন্ন মিডিয়া বৈশিষ্ট্য মাপসই কাছাকাছি-শূন্য ফুটো অর্জন।

সঠিক উপাদান ম্যাচিং

সাধারণ ক্ষয়কারী মিডিয়ার জন্য 304 স্টেইনলেস স্টীল (দুর্বল অ্যাসিড এবং ক্ষার, ক্লোরিনযুক্ত জল)। 316 শক্তিশালী ক্ষয়কারী মিডিয়ার জন্য স্টেইনলেস স্টীল (ঘন অ্যাসিড এবং ক্ষার, সালফার/ক্লোরিনযুক্ত মিডিয়া)। অতি-নিম্ন তাপমাত্রা বা শক্তিশালী পরিষেবা জীবন নিশ্চিত করার জন্য 316L স্টেইনলেস স্টীল।

বসন্ত বনাম অ-বসন্ত টাইপ নির্বাচন

কম-প্রবাহের জন্য স্প্রিং-লোডেড টাইপ, নিম্ন-চাপের অবস্থার (অপ্রতুল ন্যূনতম খোলার চাপ), ভাল নির্ভরযোগ্যতার জন্য বসন্ত দ্বারা সহায়তা করে। স্বাভাবিক প্রবাহ এবং চাপের জন্য অ-বসন্ত প্রকার, মাঝারি চাপ এবং মাধ্যাকর্ষণ দ্বারা খোলা/বন্ধ, আরও শক্তি-সাশ্রয়।

অপারেশন এবং রক্ষণাবেক্ষণ নোট

1 ইনস্টলেশন নোট

● কঠোরভাবে উল্লম্বভাবে ইনস্টল করুন, নিশ্চিত করুন যে মাঝারি প্রবাহের দিকটি শরীরের "উর্ধ্বগামী তীর" চিহ্নের সাথে সামঞ্জস্যপূর্ণ। অনুভূমিক বা আনত ইনস্টলেশন নিষিদ্ধ.

● ইনস্টলেশনের আগে, ভালভ মডেল, চাপ শ্রেণী, উপাদান এবং ব্যাস পাইপলাইনের সাথে মেলে তা যাচাই করুন। ক্ষতির জন্য বডি, ডিস্ক এবং গাইডিং মেকানিজম পরীক্ষা করুন। জ্যামিং ছাড়াই নমনীয় উত্তোলন নিশ্চিত করতে ম্যানুয়ালি ডিস্ক পুশ করুন।

● পরবর্তীতে বনেটের বিচ্ছিন্নকরণ, ডিস্ক অপসারণ এবং গাইডিং মেকানিজমের জন্য ভালভের উপরে রক্ষণাবেক্ষণের স্থান সংরক্ষণ করুন।

2 রুটিন রক্ষণাবেক্ষণ

● অপারেশন চলাকালীন নিয়মিতভাবে সংযোগ এবং বনেট সিলিং পরিদর্শন করুন; ফুটো হলে বোল্ট শক্ত করুন বা সিল প্রতিস্থাপন করুন।

● পর্যায়ক্রমে আলাদা করুন এবং ভালভের ভিতরে অমেধ্য এবং ময়লা পরিষ্কার করুন, গাইডিং মেকানিজম নমনীয়তা পরীক্ষা করুন। স্প্রিং-লোড টাইপের জন্য বসন্তের স্থিতিস্থাপকতা পরিদর্শন করুন এবং ক্ষয় হলে সময়মতো প্রতিস্থাপন করুন।

● উপাদানের ক্ষতি রোধ করতে ডিস্কে তাত্ক্ষণিক উচ্চ-চাপের প্রভাব এড়াতে মাঝারি চাপ এবং ধীরে ধীরে প্রবাহ বাড়াতে আপস্ট্রিম ভালভটি ধীরে ধীরে পরিচালনা করুন।

3 দীর্ঘমেয়াদী শাটডাউন পরে পুনরায় আরম্ভ করুন

পুনঃসূচনা করার আগে, নমনীয় খোলা/বন্ধ নিশ্চিত করতে ম্যানুয়ালি ডিস্ক পুশ করুন। ভালভের ভিতরে কোন বাধা আছে কিনা তা পরীক্ষা করুন। নিশ্চিতকরণের পরে, সিলিং ব্যর্থতা বা খোলা/বন্ধ করার ত্রুটির কারণ উপাদান জ্যামিং এড়াতে ধীরে ধীরে মিডিয়াম চালু করুন।

আবেদন ক্ষেত্র

শক্তিশালী জারা প্রতিরোধের, কমপ্যাক্ট কাঠামো এবং সংবেদনশীল খোলার/বন্ধের সাথে, স্টেইনলেস স্টিল উল্লম্ব চেক ভালভগুলি নিম্নলিখিত শিল্পগুলির উল্লম্ব পাইপিং সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়:

● পৌরসভার জল সরবরাহ এবং নিষ্কাশন: ক্ষয়কারী মাধ্যমগুলির জন্য পাইপলাইন যেমন ক্লোরিনযুক্ত জল এবং পয়ঃনিষ্কাশন, বিশেষত উচ্চ-বৃদ্ধ ভবনগুলিতে উল্লম্ব জলের পাইপ।

● হাই-রাইজ বিল্ডিংগুলিতে HVAC: এয়ার কন্ডিশনার এবং হিটিং সিস্টেমের জন্য উল্লম্ব পাইপলাইন, সংকীর্ণ স্থানগুলিতে অত্যন্ত মানিয়ে নেওয়া যায়।

● পেট্রোকেমিক্যাল শিল্প: রাসায়নিক মিডিয়ার জন্য ক্ষয়কারী পাইপলাইন, সালফার/ক্লোরিনযুক্ত মিডিয়া, নিম্ন থেকে মাঝারি-উচ্চ চাপের অবস্থার জন্য উপযুক্ত।

● পাওয়ার শিল্প: পাওয়ার স্টেশন অক্জিলিয়ারী সিস্টেম, বাষ্প পাইপলাইন, উচ্চ তাপমাত্রা প্রতিরোধী, পরিধান প্রতিরোধী এবং অপারেশনে স্থিতিশীল।

● খাদ্য ও ফার্মাসিউটিক্যাল শিল্প: পরিষ্কার ক্ষয়কারী মাঝারি পাইপলাইন, নির্ভরযোগ্য সিলিং এবং কোন ফুটো সহ স্বাস্থ্যকর প্রয়োজনীয়তা পূরণ।
