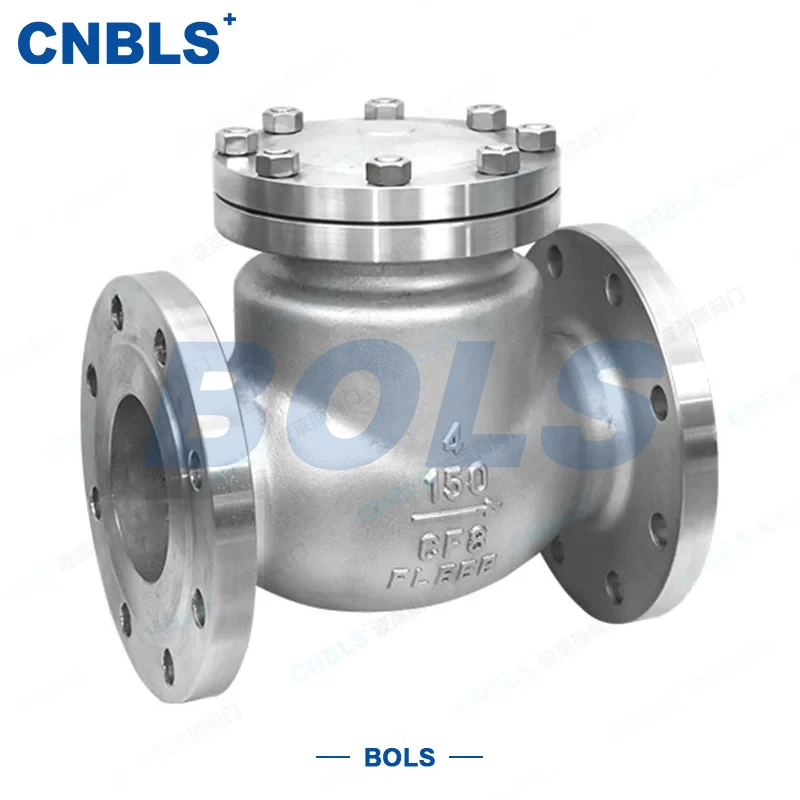

ANSI স্টেইনলেস স্টীল সুইং ফ্ল্যাঞ্জ চেক ভালভ

ANSI স্টেইনলেস স্টীল সুইং ফ্ল্যাঞ্জ চেক ভালভ হল স্বয়ংক্রিয়ভাবে শাট-অফ ভালভ ডিজাইন করা হয়েছে এবং কঠোরভাবে ANSI/ASME মান অনুযায়ী তৈরি করা হয়েছে। তারা স্টেইনলেস স্টিলের জারা প্রতিরোধকে সুইং-টাইপ স্ট্রাকচারের সুবিধার সাথে একত্রিত করে, প্রধানত স্টেইনলেস স্টীল বডি, উইংড বডি, ডিসক্যানিজম এবং ফ্ল্যাং-এর সাথে যুক্ত।

কাজের নীতিটি সহজ এবং নির্ভরযোগ্য: সামনের প্রবাহের সময়, মাঝারি চাপটি কব্জাটির চারপাশে খোলার জন্য ডিস্কটিকে ঘোরায়, মসৃণ প্রবাহ নিশ্চিত করে। ব্যাকফ্লোর ক্ষেত্রে, ডিস্কটি তার নিজস্ব ওজন এবং বিপরীত চাপের অধীনে স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়, শক্তভাবে ব্যাকফ্লো প্রতিরোধ করে এবং পাইপিং সিস্টেম এবং নিম্নধারার সরঞ্জামগুলিকে রক্ষা করে।

দৃঢ় এবং সহজে রক্ষণাবেক্ষণের ফ্ল্যাঞ্জযুক্ত সংযোগ এবং চমৎকার জারা প্রতিরোধের বৈশিষ্ট্যযুক্ত, এই ভালভগুলি পেট্রোকেমিক্যাল, প্রাকৃতিক গ্যাস, খাদ্য ও ফার্মাসিউটিক্যাল, জল চিকিত্সা এবং পাওয়ার প্ল্যান্ট শিল্পের জন্য ANSI পাইপিং সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়। এগুলি মাঝারি-নিম্ন থেকে মাঝারি-উচ্চ চাপ প্রতিরোধের জন্য বিশেষভাবে আদর্শ, অটোমেটিক রিকোরিং উচ্চ চাপ প্রয়োগের জন্য আদর্শ। প্রতিরোধ। সম্মতি এবং ব্যবহারিকতার সাথে, ANSI স্টেইনলেস স্টীল সুইং ফ্ল্যাঞ্জ চেক ভালভগুলি ANSI পাইপিং সিস্টেমে একমুখী প্রবাহ নিশ্চিত করার মূল উপাদান হয়ে উঠেছে।

মূল প্রযুক্তিগত পরামিতি

মূল পণ্যের সুবিধা

ANSI স্ট্যান্ডার্ড অনুগত, শক্তিশালী অভিযোজনযোগ্যতা

এএনএসআই/এএসএমই, এপিআই এবং অন্যান্য আমেরিকান মান অনুসারে কঠোরভাবে ডিজাইন এবং তৈরি করা হয়েছে। এটি অতিরিক্ত পরিবর্তন ছাড়াই বিভিন্ন ANSI পাইপিং সিস্টেমে সরাসরি প্রয়োগ করা যেতে পারে, সংগ্রহ এবং ইনস্টলেশন খরচ হ্রাস করে। ANSI স্টেইনলেস স্টীল সুইং ফ্ল্যাঞ্জ চেক ভালভ হল ANSI পাইপলাইনে ব্যাকফ্লো প্রতিরোধের মূল উপাদান।

সমস্ত স্টেইনলেস স্টীল, জারা-প্রতিরোধী এবং টেকসই

ANSI স্টেইনলেস স্টীল যেমন F304/CF8, F316/CF8M, চমৎকার জারা, উচ্চ তাপমাত্রা এবং পরিধান প্রতিরোধের সাথে গ্রহণ করে। এটি টক, ক্লোরিনযুক্ত এবং অন্যান্য ক্ষয়কারী মিডিয়াতে স্থিতিশীল দীর্ঘমেয়াদী অপারেশন নিশ্চিত করে, প্রতিস্থাপনের ফ্রিকোয়েন্সি এবং রক্ষণাবেক্ষণ খরচ কমায়।

সুইং গঠন, উচ্চ প্রবাহ দক্ষতা

একক/ডাবল/মাল্টি ডিস্ক ডিজাইন বিভিন্ন ব্যাসের জন্য উপযুক্ত। মসৃণ প্রবাহ উত্তরণ, কম প্রতিরোধ ক্ষমতা এবং সংবেদনশীল অপারেশন। 0.5 সেকেন্ডের মতো দ্রুত প্রতিক্রিয়া বন্ধ করা দ্রুত ব্যাকফ্লোকে ব্লক করে, কার্যকরভাবে ডাউনস্ট্রিম পাম্প, কম্প্রেসার এবং সরঞ্জামকে ওয়াটার হ্যামার থেকে রক্ষা করে।

নির্ভরযোগ্য sealing, ব্যাপক আবেদন পরিসীমা

উচ্চ তাপমাত্রা, কণা ভারাক্রান্ত এবং উচ্চ পরিধান অবস্থার জন্য হার্ড সীল; মাঝারি-নিম্ন তাপমাত্রা এবং পরিষ্কার মিডিয়ার জন্য নরম সীল। ফার্ম ফ্ল্যাঞ্জযুক্ত সংযোগ API 598 ক্লাস IV এর সাথে শূন্য দৃশ্যমান ফুটো, নিম্ন থেকে মাঝারি-উচ্চ চাপের অবস্থার জন্য উপযুক্ত।

কোন বহিরাগত ড্রাইভ, সহজ অপারেশন

মাঝারি চাপ এবং ডিস্ক মাধ্যাকর্ষণ দ্বারা স্বয়ংক্রিয়ভাবে খোলে এবং বন্ধ হয়, কোন অতিরিক্ত শক্তি প্রয়োজন হয় না। সরল গঠন, স্থিতিশীল কর্মক্ষমতা, কম সরঞ্জাম বিনিয়োগ এবং শক্তি খরচ।

উপাদান উপাদান এবং গঠন

(গুণমান হাইলাইট করুন, স্থিতিশীল কর্মক্ষমতা নিশ্চিত করুন)

মূল উপাদান উপাদান

(ANSI অনুগত, মান নিয়ন্ত্রণযোগ্য)

● বডি/বনেট: ASTM A182 F304/F316 (নকল), ASTM A351 CF8/CF8M (কাস্ট), উভয়ই বিভিন্ন ক্ষয়কারী অবস্থার জন্য ANSI উপাদানের মান পূরণ করে।

● ডিস্ক: বডি + স্টেলাইট অ্যালয় ওভারলে (হার্ড সিলের জন্য ASTM A417), বা স্টেইনলেস স্টীল + PTFE নরম সীল রিং (নরম সীল), ভারসাম্যপূর্ণ সিলিং এবং স্থায়িত্বের মতো একই উপাদান।

● কবজা প্রক্রিয়া: নকল 316 স্টেইনলেস স্টীল; 17 4PH রেসিপিটেশন হার্ডেনিং স্টেইনলেস স্টীল (ASTM A193 630) দিয়ে তৈরি কব্জা শ্যাফ্ট, জ্যামিং এড়াতে পরিধানের প্রতিরোধ ক্ষমতা এবং শক্তিকে ব্যাপকভাবে উন্নত করে।

● সীল: উচ্চ তাপমাত্রা জন্য Inconel খাদ রিং; মাঝারি-নিম্ন তাপমাত্রা পরিষ্কার মিডিয়ার জন্য PTFE/পারফ্লুরোইথার রাবার; ফ্ল্যাঞ্জ সিল করার জন্য 316L সর্পিল ক্ষত গ্যাসকেট (ANSI B16.20)।

● বোল্ট / বাদাম: ASTM A193 B8/B8M (স্টেইনলেস স্টীল বোল্ট), ASTM A194 8/8M (ম্যাচিং বাদাম), ANSI উচ্চ-চাপ বেঁধে রাখার মানগুলি মেনে চলে, সামঞ্জস্যপূর্ণ জারা প্রতিরোধের জন্য শরীরের উপাদানগুলির সাথে মিলে যায়৷

কাঠামোগত বৈশিষ্ট্য

(ANSI অবস্থার জন্য বৈজ্ঞানিক নকশা)

ব্যাস অনুযায়ী নমনীয় একক/ডাবল/মাল্টি ডিস্ক বিকল্প সহ সুইং-টাইপ কাঠামো। বিভিন্ন ইনস্টলেশনের প্রয়োজনের জন্য ফ্ল্যাঞ্জযুক্ত ওয়েফার/একক কাঠামো। সহজ রক্ষণাবেক্ষণের জন্য বাহ্যিক কব্জা। স্ট্রেইট-থ্রু ফ্লো ডিজাইন কম প্রতিরোধ ক্ষমতা এবং সংবেদনশীল অপারেশন নিশ্চিত করে। বৈজ্ঞানিক কাঠামোর সাথে, ANSI স্টেইনলেস স্টীল সুইং ফ্ল্যাঞ্জ চেক ভালভগুলি বিভিন্ন ANSI পাইপলাইন অ্যাপ্লিকেশনের জন্য ব্যবহারিকতা এবং স্থিতিশীলতা প্রদান করে।

ডিজাইন ও ম্যানুফ্যাকচারিং স্ট্যান্ডার্ড

নির্বাচন নির্দেশিকা

ANSI চাপ ক্লাস সঠিকভাবে মেলে

নিম্নচাপের জন্য Class150 (PN20); মাঝারি চাপের জন্য Class300 (PN50); মাঝারি-উচ্চ চাপের জন্য Class600 (PN100)। অত্যধিক চাপ এড়াতে পাইপলাইন ক্লাসকে কঠোরভাবে মেলান। ANSI স্টেইনলেস স্টীল সুইং ফ্ল্যাঞ্জ চেক ভালভ নিরাপদ অপারেশনের জন্য সেই অনুযায়ী নির্বাচন করতে হবে।

ব্যাস দ্বারা ডিস্ক গঠন নির্বাচন করুন

ছোট ব্যাস (NPS 1/2"~2"): একক ডিস্ক সুইং টাইপ, কম প্রতিরোধ, সংবেদনশীল ক্রিয়া। বড় ব্যাস (NPS 3" এবং তার উপরে): ডাবল/মাল্টি ডিস্ক, কম্পন এবং জল হাতুড়ি ঝুঁকি কমায়।

কাজের অবস্থা দ্বারা sealing টাইপ চয়ন করুন

উচ্চ তাপমাত্রা (>200℃), কণা বা উচ্চ পরিধান → ধাতু হার্ড সীল (স্টেলাইট ওভারলে)। মাঝারি-নিম্ন তাপমাত্রা (≤200℃), ক্লিন মিডিয়া → নরম সীল (PTFE/পারফ্লুরোইথার) কাছাকাছি-শূন্য ফুটো করার জন্য।

মাঝারি ক্ষয় উপাদান ম্যাচ

সাধারণ অ-ক্ষয়কারী মিডিয়া → 304 (F304/CF8)। ক্লোরিনযুক্ত, টক বা ক্ষয়কারী মিডিয়া → 316 (F316/CF8M)। গুরুতর ক্ষয় → দীর্ঘ পরিষেবা জীবনের জন্য বিশেষ স্টেইনলেস স্টিলে আপগ্রেড করুন।

ANSI ফ্ল্যাঞ্জ স্পেসিফিকেশন মেলে

ফেসিং টাইপ নিশ্চিত করুন (RF/RJ) এবং উপাদান গ্রেড সম্পূর্ণরূপে পাইপলাইন ফ্ল্যাঞ্জের সাথে মিলে যায় যাতে সিলিং ব্যর্থতা রোধ করা যায়।

অপারেশন এবং রক্ষণাবেক্ষণ

(পরিষেবা জীবন প্রসারিত করুন, স্থিতিশীল অপারেশন নিশ্চিত করুন)

ইনস্টলেশন নোট

● ইনস্টলেশনের আগে: ANSI সিস্টেমের সাথে শ্রেণী, উপাদান, ব্যাস এবং ফ্ল্যাঞ্জের মুখোমুখি ম্যাচ যাচাই করুন। ক্ষতির জন্য শরীর, ডিস্ক এবং কব্জা পরীক্ষা করুন। মসৃণ অপারেশন জন্য ম্যানুয়ালি ডিস্ক আন্দোলন পরীক্ষা.

● এগিয়ে প্রবাহ ডিস্ক খোলে তা নিশ্চিত করতে প্রবাহের দিকনির্দেশনা তীর অনুযায়ী ইনস্টল করুন। বিপরীত ইনস্টলেশন কঠোরভাবে নিষিদ্ধ.

● সম্পূর্ণ খোলার জন্য ডিস্কের পাশে পর্যাপ্ত ক্লিয়ারেন্স সংরক্ষণ করুন, পাইপ বা দেয়াল দ্বারা বাধা এড়ান।

রুটিন রক্ষণাবেক্ষণ

● নিয়মিতভাবে ফ্ল্যাঞ্জ এবং বনেট সিল পরিদর্শন করুন; ফুটো হলে বোল্ট পুনরায় শক্ত করুন বা গ্যাসকেটগুলি প্রতিস্থাপন করুন।

● অভ্যন্তরীণ ধ্বংসাবশেষ পরিষ্কার করতে পর্যায়ক্রমে বিচ্ছিন্ন করুন, জ্যামিং প্রতিরোধ করতে কব্জা শ্যাফ্টে উচ্চ-তাপমাত্রার গ্রীস প্রয়োগ করুন।

● উচ্চ-প্রবাহ বা বড় আকারের অ্যাপ্লিকেশনের জন্য, ডাউনস্ট্রিম ওয়াটার হ্যামার অ্যারেস্টর ইনস্টল করুন। শক কমাতে আপস্ট্রিম ভালভগুলি ধীরে ধীরে বন্ধ করুন।

দীর্ঘমেয়াদী শাটডাউনের পরে পুনরায় চালু করুন

পুনঃসূচনা করার আগে: ম্যানুয়ালি ডিস্কের গতিবিধি পরীক্ষা করুন, বাধা বা সীলের ক্ষতির জন্য অভ্যন্তরীণ পরিদর্শন করুন। ধীরে ধীরে মাঝারি খুলুন এবং জ্যামিং বা সিল ব্যর্থতা এড়াতে ধীরে ধীরে চাপ এবং প্রবাহ বৃদ্ধি করুন।

আবেদন ক্ষেত্র

ANSI সম্মতি, জারা প্রতিরোধের, নির্ভরযোগ্য সিলিং এবং সংবেদনশীল অপারেশন সহ, ANSI স্টেইনলেস স্টীল সুইং ফ্ল্যাঞ্জ চেক ভালভগুলি ANSI পাইপিং সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়:

● পেট্রোকেমিক্যাল: ক্ষয়কারী মাধ্যম যেমন রাসায়নিক তরল, টক তেল, অ্যাসিড এবং ক্ষার, নিম্ন থেকে মাঝারি-উচ্চ চাপ।

● প্রাকৃতিক গ্যাস: প্রাকৃতিক গ্যাস এবং এলপিজি পাইপলাইন, শক্তিশালী জারা প্রতিরোধের, নির্ভরযোগ্য ব্যাকফ্লো প্রতিরোধ।

● খাদ্য ও ফার্মাসিউটিক্যাল: পরিষ্কার মাঝারি পাইপলাইন, উচ্চ-নির্ভুলতা সিলিং, স্বাস্থ্যকর গ্রেড।

● জল চিকিত্সা: ক্লোরিনযুক্ত জল, পয়ঃনিষ্কাশন এবং ক্ষয়কারী মিডিয়া চিকিত্সা ব্যবস্থা।

● পাওয়ার শিল্প: পাওয়ার স্টেশন অক্জিলিয়ারী সিস্টেম এবং বাষ্প পাইপলাইন, উচ্চ তাপমাত্রা এবং পরিধান প্রতিরোধী।
