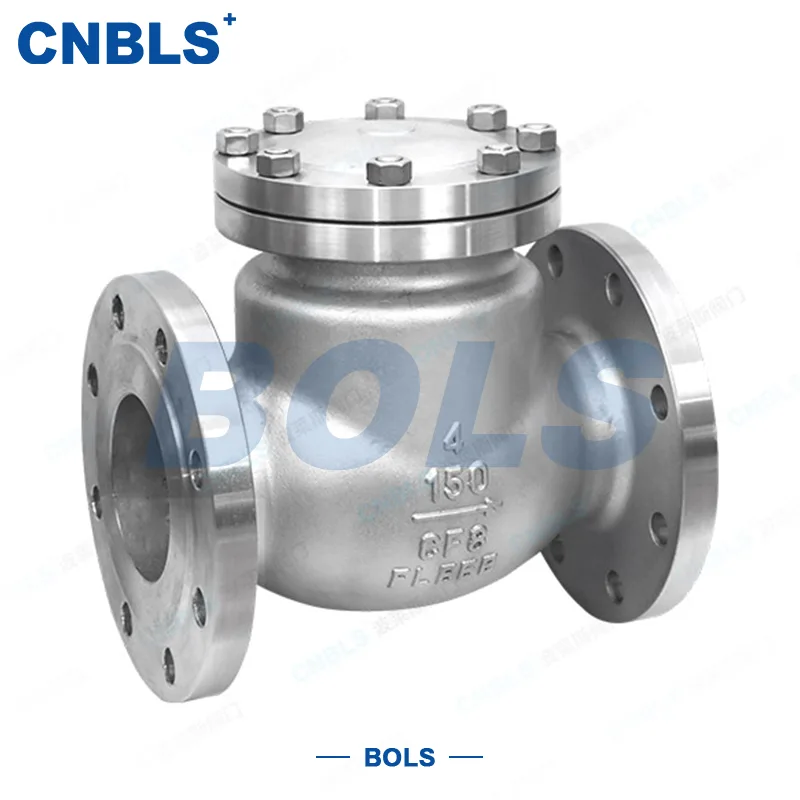

ANSI ফ্ল্যাঞ্জ সুইং চেক ভালভ

ANSI ফ্ল্যাঞ্জ সুইং চেক ভালভ (ব্র্যান্ড: বোলাইসি, মডেল সিরিজ: H44W/Y-150LB/300LB/600LB/900LB) বহিরাগত ড্রাইভিং ডিভাইস ছাড়াই সম্পূর্ণ স্বয়ংক্রিয় স্বয়ংক্রিয় ওয়ান-ওয়ে ভালভ, যা উচ্চমানের পাইপ-ফ্লুইডলাইন-সি-এর জন্য নির্ভরযোগ্য অ্যান্টি-ব্যাকফ্লো সুরক্ষা সরবরাহ করার জন্য ডিজাইন করা হয়েছে। ইস্পাত, ভালভ জল, তেল, বাষ্প এবং বিভিন্ন শিল্প মিডিয়ার সাথে সামঞ্জস্যপূর্ণ এবং স্বাভাবিক চাপের পরিস্থিতিতে দীর্ঘ সময়ের জন্য স্থিরভাবে কাজ করতে পারে। কম প্রবাহ প্রতিরোধ, উচ্চ সিলিং কর্মক্ষমতা এবং দৃঢ় সামঞ্জস্যের বৈশিষ্ট্যযুক্ত, এটি পাইপলাইনের নিরাপত্তা এবং স্থিতিশীল প্রক্রিয়া অপারেশন নিশ্চিত করার জন্য একটি অপরিহার্য মৌলিক ভালভ হিসাবে কাজ করে।

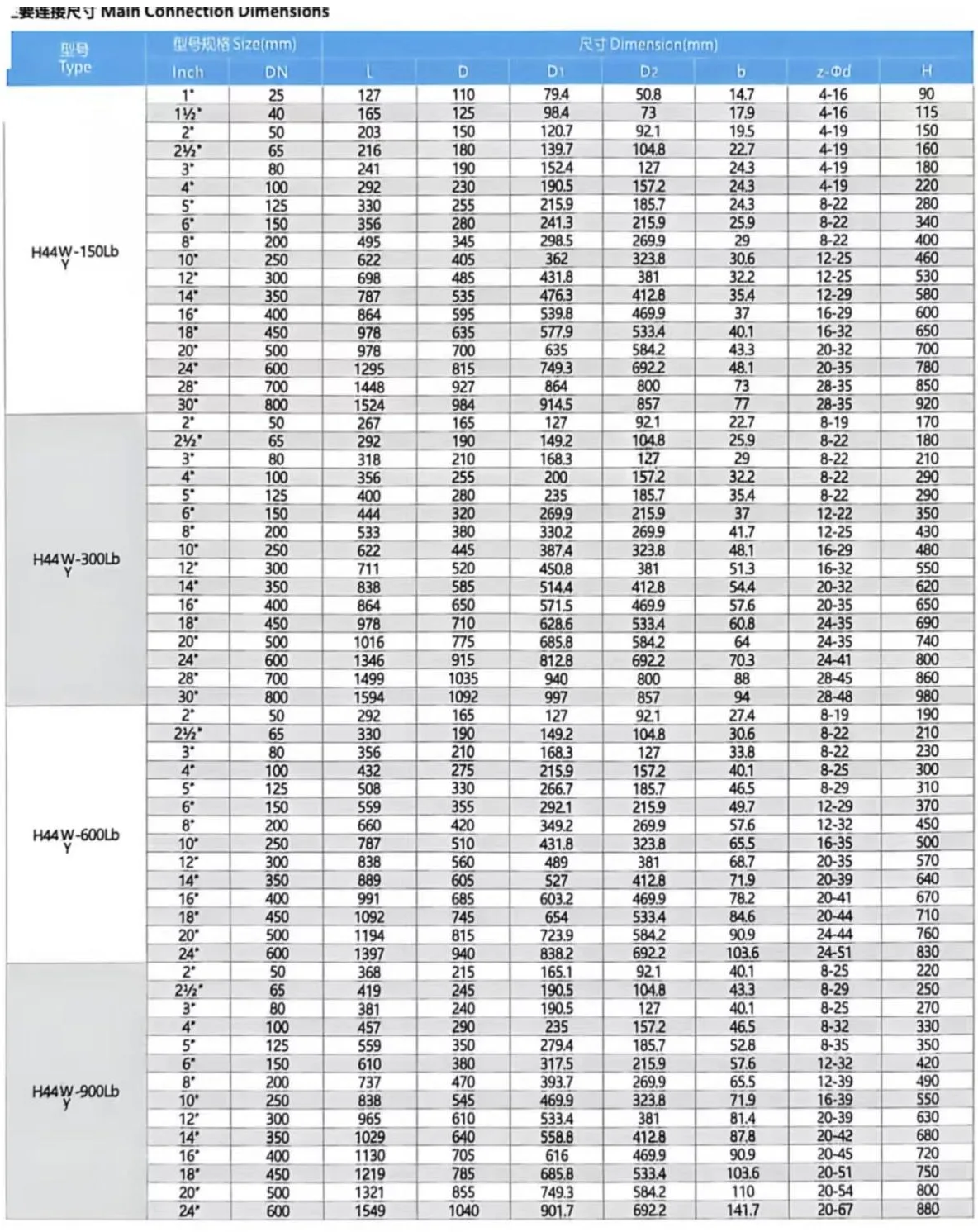

মূল প্রযুক্তিগত পরামিতি

স্ট্রাকচারাল ডিজাইন এবং কোর পারফরমেন্স সুবিধা

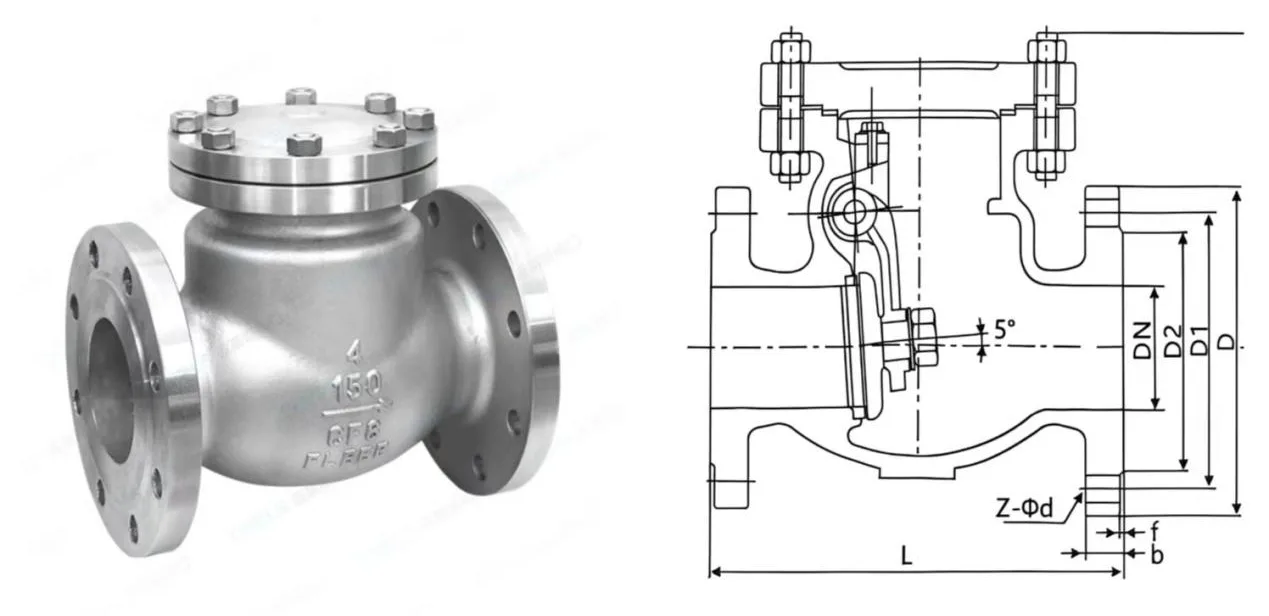

ANSI ফ্ল্যাঞ্জ সুইং চেক ভালভ একটি সুনির্দিষ্টভাবে অপ্টিমাইজ করা একক সুইং ডিস্ক কাঠামো গ্রহণ করে, যার মধ্যে একটি উচ্চ-শক্তির ভালভ বডি, সিল করা বনেট, ইনলাইনড ভালভ সিট, সুইং ডিস্ক, ট্রান্সমিশন রকার এবং সম্পূর্ণরূপে বিল্ট-ইন পিন শ্যাফ্ট রয়েছে। কব্জা শ্যাফ্টের চারপাশে খুলতে এবং বন্ধ করার জন্য ভালভ ডিস্কটি মসৃণভাবে ঘোরে, সামগ্রিক নকশা অপারেশনাল দক্ষতা এবং নিরাপত্তা নির্ভরযোগ্যতার ভারসাম্যের সাথে।

মূল কর্মক্ষমতা সুবিধা

আল্ট্রা-লো ফ্লো রেজিস্ট্যান্স এবং হাই ট্রান্সমিশন দক্ষতা

একটি স্ট্রেইট-থ্রু ফ্লো চ্যানেল এবং অপ্টিমাইজ করা ফ্লো ফিল্ড লেআউট বাঁকযুক্ত ভালভ সিটের সাথে গ্রহণ করা, এটি তরল অশান্তি এবং স্থানীয় চাপ হ্রাসকে ব্যাপকভাবে হ্রাস করে। ফরোয়ার্ড মাঝারি প্রবাহের সময় ন্যূনতম প্রতিরোধের সাথে, এটি দীর্ঘমেয়াদী অপারেশনের জন্য উচ্চ পাইপলাইন ট্রান্সমিশন দক্ষতা এবং কম শক্তি খরচ নিশ্চিত করে।

ফুটো-প্রমাণ নকশা এবং উচ্চ নিরাপত্তা ফ্যাক্টর

একটি সম্পূর্ণরূপে বিল্ট-ইন পিন শ্যাফ্ট কাঠামোর সাথে সজ্জিত, এটি ঐতিহ্যগত বাহ্যিকভাবে কব্জাযুক্ত ভালভের তুলনায় বর্ধিত ভালভের কান্ডের কারণে ফুটো হওয়া পয়েন্টগুলি সম্পূর্ণরূপে দূর করে। এটি তেল এবং বাষ্পের মতো উদ্বায়ী, দাহ্য এবং বিস্ফোরক মিডিয়ার জন্য উপযুক্ত, নিরাপত্তা এবং মাঝারি ফুটো হওয়ার পরিবেশগত ঝুঁকি দূর করে।

নমনীয় ইনস্টলেশন এবং শক্তিশালী সামঞ্জস্য

জটিল শিল্প পাইপলাইন বিন্যাসের সাথে খাপ খাইয়ে কাস্টমাইজড মাউন্টিং প্রয়োজনীয়তা ছাড়াই অনুভূমিক এবং উল্লম্ব উভয় পাইপলাইন ইনস্টলেশনকে সমর্থন করে। পূর্ণ-বোর পরিসর DN15 থেকে DN800 কভার করে, বড় ব্যাসের অবস্থার জন্য কাঠামোগতভাবে শক্তিশালী নকশা সহ। এটি জ্যামিং ছাড়াই মসৃণ খোলা এবং বন্ধ করা নিশ্চিত করে, অনুরূপ ভালভের উপর উচ্চতর সামঞ্জস্য প্রদান করে।

স্থিতিশীল sealing এবং দ্রুত প্রতিক্রিয়া

ডিস্ক এবং ভালভ সিটের মধ্যে সম্পূর্ণরূপে বন্ধনযুক্ত সিলিং নকশা শূন্য-লিকেজ শাট-অফের জন্য মাঝারি চাপ এবং ডিস্কের স্ব-ওজনের মাধ্যমে দ্বৈত সংকোচন শক্তি গঠন করে। সুইং স্ট্রাকচার দ্রুত প্রতিক্রিয়া প্রদান করে, বিপরীত তরল সম্পূর্ণরূপে অবরুদ্ধ করার জন্য ব্যাকফ্লো হওয়ার সাথে সাথে পাইপলাইনটি কেটে দেয়।

কোন এক্সটার্নাল ড্রাইভ এবং কম O&M খরচ নেই

মাঝারি চাপের পার্থক্য এবং ডিস্ক স্ব-ওজন দ্বারা চালিত সম্পূর্ণ স্বয়ংক্রিয় খোলা এবং বন্ধ। কোনো বাহ্যিক শক্তি, বায়ু সরবরাহ বা নিয়ন্ত্রণ ব্যবস্থার প্রয়োজন নেই, শূন্য ম্যানুয়াল হস্তক্ষেপ সহ। সুবিন্যস্ত কাঠামো কম ব্যর্থতার হার নিশ্চিত করে, সাইটটিতে ইনস্টলেশন, কমিশনিং এবং দীর্ঘমেয়াদী রক্ষণাবেক্ষণের জন্য খরচ ব্যাপকভাবে হ্রাস করে।

কাজের নীতি

ANSI ফ্ল্যাঞ্জ সুইং চেক ভালভ খোলার এবং বন্ধ করা সম্পূর্ণরূপে পাইপলাইন মাঝারি চাপ পার্থক্য এবং ডিস্ক স্ব-ওজন দ্বারা চালিত হয়, কোন বাহ্যিক শক্তি বা ম্যানুয়াল অপারেশন প্রয়োজন হয় না। কাজের প্রক্রিয়াটি ফরোয়ার্ড ওপেনিং এবং রিভার্স শাট-অফে বিভক্ত:

ফরওয়ার্ড খোলা এবং মসৃণ পরিবহন

যখন মাঝারি খাঁড়ি থেকে সামনের দিকে প্রবাহিত হয় এবং খাঁড়ি চাপ আউটলেট পিছনের চাপকে ছাড়িয়ে যায়, তখন ফরোয়ার্ড ফ্লুইড থ্রাস্ট ভালভ ডিস্ককে উত্তোলন করে। ডিস্কটি রকারের মাধ্যমে অন্তর্নির্মিত পিন শ্যাফ্টের চারপাশে ঘোরে, ফ্লো চ্যানেল খোলার জন্য ভালভের আসন থেকে সম্পূর্ণ আলাদা হয়ে যায়। সাধারণ পাইপলাইন ট্রান্সমিশন দক্ষতাকে প্রভাবিত না করে মিডিয়া ন্যূনতম চাপ হ্রাসের সাথে বাধাহীনভাবে অতিক্রম করে।

স্বয়ংক্রিয় শাট-অফ এবং অ্যান্টি-ব্যাকফ্লো সুরক্ষা

পাম্প শাটডাউন, আপস্ট্রিম চাপ উপশম, হঠাৎ পাইপলাইনের চাপ পরিবর্তন এবং অন্যান্য কাজের অবস্থার ক্ষেত্রে, আউটলেট ব্যাক প্রেসার দ্রুত খাঁড়ি চাপকে ছাড়িয়ে যাবে। বিপরীত মাঝারি চাপ এবং ডিস্কের স্ব-ওজন সম্মিলিত শক্তি ডিস্কটিকে পিছনে ঘোরাতে এবং ভালভ সিটের বিরুদ্ধে শক্তভাবে চাপতে চালিত করে, অবিলম্বে প্রবাহের চ্যানেলটি কেটে দেয় এবং ব্যাকফ্লোকে ব্লক করে। এটি মৌলিকভাবে উপাদানের ক্রস-দূষণ, প্রক্রিয়া ব্যাধি, মাঝারি দূষণ এবং চাপের ভারসাম্যহীনতা এড়ায় এবং বিপরীত প্রভাবের ক্ষতি থেকে পাম্প এবং কম্প্রেসারের মতো মূল আপস্ট্রিম সরঞ্জামগুলিকে রক্ষা করে।

অ্যাপ্লিকেশন পরিস্থিতি এবং সম্মতি মান

চমৎকার অ্যান্টি-ব্যাকফ্লো কর্মক্ষমতা, বিস্তৃত কাজের অবস্থা অভিযোজনযোগ্যতা এবং দীর্ঘমেয়াদী অপারেশনাল নির্ভরযোগ্যতার সাথে, ANSI ফ্ল্যাঞ্জ সুইং চেক ভালভগুলি মূল শিল্প তরল সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়:

● পেট্রোকেমিক্যাল উৎপাদন ইউনিট

● দীর্ঘ-দূরত্বের তেল ও গ্যাস ট্রান্সমিশন পাইপলাইন

● পরিশোধন এবং রাসায়নিক প্রক্রিয়াকরণ ইউনিট

● শিল্প জল চিকিত্সা এবং জল সঞ্চালন সিস্টেম

● বাষ্প গরম এবং তাপ শক্তি সঞ্চালন পাইপ নেটওয়ার্ক

উপরের কাজের পরিস্থিতিতে, ভালভ কার্যকরভাবে পাইপলাইনের ব্যাকফ্লো সমস্যাগুলি সমাধান করে এবং শিল্প পাইপলাইন সিস্টেমের জন্য একটি অপরিহার্য নিরাপত্তা সুরক্ষা উপাদান হিসাবে কাজ করে উপাদান মেশানো, প্রক্রিয়া ব্যাধি, মাঝারি দূষণ এবং চাপের ভারসাম্যহীনতা সহ উত্পাদন ঝুঁকি দূর করে।

কমপ্লায়েন্স এবং কোয়ালিটি কন্ট্রোল স্ট্যান্ডার্ড

এই সিরিজটি এএনএসআই (আমেরিকান ন্যাশনাল স্ট্যান্ডার্ডস ইনস্টিটিউট) স্পেসিফিকেশনের সাথে কঠোরভাবে ডিজাইন এবং তৈরি করা হয়েছে। ফ্ল্যাঞ্জের মাত্রাগুলি ANSI B16.5 মেনে চলে, ভালভের নকশা এবং চাপ-তাপমাত্রার রেটিংগুলি ANSI B16.34-এর সাথে সঙ্গতিপূর্ণ, এবং এটি তেল এবং গ্যাস অ্যাপ্লিকেশনগুলির জন্য প্রাসঙ্গিক API শিল্পের প্রয়োজনীয়তাগুলিও পূরণ করে৷ প্রতিটি ভালভ প্রসবের আগে কঠোর হাইড্রোস্ট্যাটিক শক্তি পরীক্ষা এবং সিল করার কর্মক্ষমতা পরিদর্শনের মধ্য দিয়ে যায়, প্রসবের জন্য দীর্ঘমেয়াদী পরিষেবার চাহিদা পূরণ করে কঠোর শিল্প পরিবেশে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: একটি ANSI ফ্ল্যাঞ্জড সুইং চেক ভালভ কি? এর প্রধান কাজ কি?

একটি ANSI ফ্ল্যাঞ্জড সুইং চেক ভালভ হল আমেরিকান মান অনুযায়ী ডিজাইন করা একমুখী ভালভ। এটি স্বয়ংক্রিয়ভাবে খোলা এবং বন্ধ করার জন্য প্রবাহিত মাধ্যম এবং মাধ্যাকর্ষণ চাপ ব্যবহার করে, পাইপলাইন সিস্টেমে ব্যাকফ্লো প্রতিরোধ করে।

এটি ব্যাপকভাবে বিপরীত প্রবাহ, জল হাতুড়ি, চাপ হ্রাস, এবং মাঝারি দূষণ প্রতিরোধ করে পাম্প, সরঞ্জাম এবং পাইপলাইন রক্ষা করতে ব্যবহৃত হয়। ভালভ ডিস্ক ফরওয়ার্ড প্রবাহের সময় খোলে এবং প্রবাহ বন্ধ বা বিপরীত হলে স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়।

প্রশ্ন 2: অন্যান্য চেক ভালভের তুলনায় একটি ANSI ফ্ল্যাঞ্জড সুইং চেক ভালভের সুবিধাগুলি কী কী?

ANSI ফ্ল্যাঞ্জড সুইং চেক ভালভগুলি বিভিন্ন সুবিধা প্রদান করে, যার মধ্যে রয়েছে:

সম্পূর্ণ প্রবাহ নকশা:কম চাপের ক্ষতি সহ বড় প্রবাহ ক্ষমতা, বড় পাইপলাইন এবং উচ্চ-প্রবাহ অ্যাপ্লিকেশনের জন্য উপযুক্ত।

শক্তিশালী অ্যান্টি-ক্লগিং কর্মক্ষমতা:বড় ভালভ চেম্বার এবং প্রশস্ত ডিস্ক চলাচল কণা এবং অমেধ্য থেকে বাধার ঝুঁকি কমায়।

দীর্ঘ সেবা জীবন:সহজ এবং টেকসই কাঠামো স্থিতিশীল দীর্ঘমেয়াদী অপারেশন সক্ষম করে।

সহজ রক্ষণাবেক্ষণ:ফ্ল্যাঞ্জযুক্ত সংযোগ এবং বোল্টেড বনেট পাইপলাইনটি অপসারণ না করে সুবিধাজনক পরিষ্কার এবং উপাদান প্রতিস্থাপনের অনুমতি দেয়।

প্রশ্ন 3: Class150, Class300, Class600, Class900, এবং Class1500LB কোন চাপের সাথে সামঞ্জস্যপূর্ণ?

ANSI চাপ ক্লাস তাপমাত্রার সাথে পরিবর্তিত হয়। স্বাভাবিক তাপমাত্রায় আনুমানিক রেফারেন্স চাপ হল:

ক্লাস150LB:প্রায় 2.0 MPa

ক্লাস300LB:প্রায় 5.0 MPa

ক্লাস600LB:প্রায় 10.0 MPa

ক্লাস900LB:প্রায় 15.0 MPa

ক্লাস1500LB:প্রায় 25.0 MPa

উচ্চ-তাপমাত্রার অ্যাপ্লিকেশনের জন্য, প্রকৃত কাজের চাপ চাপ-তাপমাত্রার রেটিং চার্ট অনুযায়ী পরীক্ষা করা উচিত।

প্রশ্ন 4: কি ধরনের ফ্ল্যাঞ্জ সিলিং মুখ পাওয়া যায়?

আরএফ (উত্থাপিত মুখ):Class150/Class300 জল, তেল এবং গ্যাস অ্যাপ্লিকেশনের জন্য সবচেয়ে সাধারণ সিলিং পৃষ্ঠ।

আরজে (রিং জয়েন্ট ফেস):উচ্চ-চাপ এবং উচ্চ-তাপমাত্রার অ্যাপ্লিকেশন যেমন বাষ্প এবং পেট্রোকেমিক্যাল সিস্টেমের জন্য উপযুক্ত।

এফএফ (ফ্ল্যাট ফেস):প্রধানত কম চাপ ঢালাই লোহা পাইপলাইন এবং পৌরসভা জল সিস্টেমের জন্য ব্যবহৃত.

প্রশ্ন 5: স্ট্যান্ডার্ড আকার পরিসীমা কি? কাস্টম মাপ উপলব্ধ?

স্ট্যান্ডার্ড আকারের পরিসর হল NPS 2 ইঞ্চি থেকে NPS 24 ইঞ্চি। NPS 26 ইঞ্চি থেকে NPS 48 ইঞ্চি পর্যন্ত বড় আকারগুলি প্রকল্পের প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা যেতে পারে।

আমাদের ANSI Flanged সুইং চেক ভালভ আন্তর্জাতিক পাইপলাইন মান সমর্থন করে এবং বিদেশী প্রকল্প এবং শিল্প অ্যাপ্লিকেশনের জন্য কাস্টমাইজ করা যেতে পারে।
