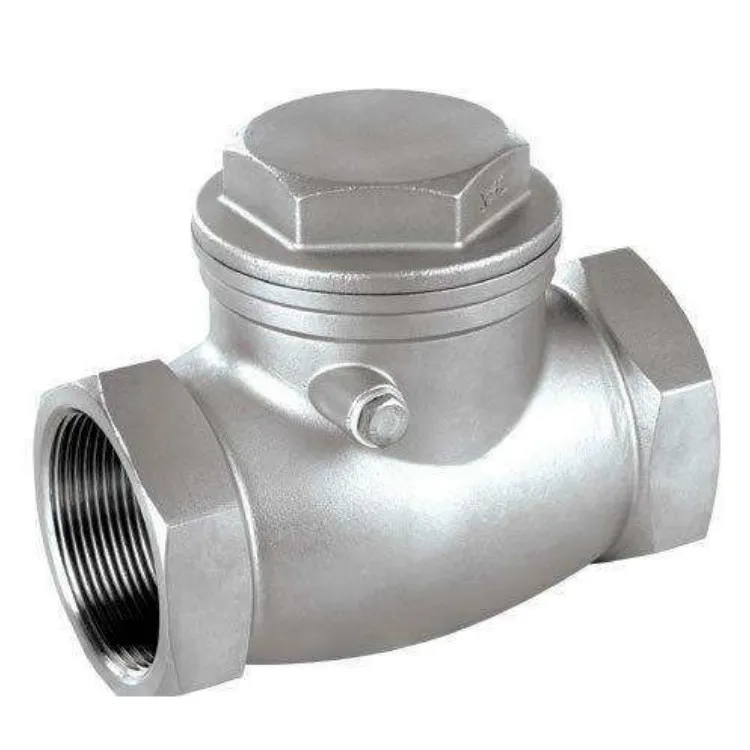

স্টেইনলেস স্টীল নকল ইস্পাত অভ্যন্তরীণ থ্রেড সকেট ঢালাই সুইং চেক ভালভ

স্টেইনলেস স্টীল নকল ইস্পাত অভ্যন্তরীণ থ্রেড সকেট ঢালাই সুইং চেক ভালভ হল স্বয়ংক্রিয় চেক ভালভ বিশেষভাবে ছোট এবং মাঝারি-বোর, উচ্চ-চাপ এবং ক্ষয়কারী কাজের অবস্থার জন্য ডিজাইন করা হয়েছে। নকল স্টেইনলেস স্টিল থেকে তৈরি, তারা অভ্যন্তরীণ থ্রেড এবং সকেট ওয়েল্ড সংযোগ উভয়ই বৈশিষ্ট্যযুক্ত, যা সাইটে ইনস্টলেশনের শর্ত অনুসারে নমনীয়ভাবে নির্বাচন করা যেতে পারে।

মিডিয়ামের চাপের উপর নির্ভর করে ভালভটি স্বয়ংক্রিয়ভাবে খোলে এবং বন্ধ হয়ে যায়: সামনের প্রবাহের সময় খোলার জন্য ডিস্কটি কব্জাটির চারপাশে ঘোরে, যা মাধ্যমের মসৃণ উত্তরণকে অনুমতি দেয়; ব্যাকফ্লো এর ক্ষেত্রে, ডিস্কটি তার নিজস্ব ওজনের অধীনে দ্রুত বন্ধ হয়ে যায় এবং ব্যাকফ্লো বন্ধ করতে এবং পাম্প, কম্প্রেসার এবং ডাউনস্ট্রিম পাইপলাইন সরঞ্জামগুলিকে রক্ষা করার জন্য বিপরীত চাপে।

নকল ইস্পাত উপাদান এবং শক্ত খাদ সিল করার জন্য ধন্যবাদ, ভালভের উচ্চ শক্তি, ক্ষয় প্রতিরোধ, উচ্চ তাপমাত্রা প্রতিরোধ এবং জারা প্রতিরোধের বৈশিষ্ট্য রয়েছে, যা রাসায়নিক, শক্তি, ফার্মাসিউটিক্যাল এবং নির্ভুল প্রক্রিয়াকরণ শিল্পের মতো কঠোর পরিবেশে দীর্ঘমেয়াদী স্থিতিশীল অপারেশন সক্ষম করে।

স্টেইনলেস স্টীল নকল ইস্পাত অভ্যন্তরীণ থ্রেড সকেট ঢালাই সুইং চেক ভালভগুলি মাঝারি-নিম্ন থেকে মাঝারি-উচ্চ চাপের পাইপিং সিস্টেমের জন্য সীমিত ইনস্টলেশন স্থান এবং সিল করার নির্ভরযোগ্যতা এবং কাঠামোগত শক্তির জন্য উচ্চ প্রয়োজনীয়তার জন্য বিশেষভাবে উপযুক্ত।

মূল প্রযুক্তিগত পরামিতি

গঠন এবং উপাদান উপাদান

স্টেইনলেস স্টীল নকল ইস্পাত অভ্যন্তরীণ থ্রেড সকেট ওয়েল্ডিং সুইং চেক ভালভের সমস্ত মূল উপাদানগুলি শক্তিশালী সিলিং পৃষ্ঠের সাথে নকল স্টেইনলেস স্টীল দিয়ে তৈরি এবং সামগ্রিক কার্যকারিতা সাধারণ কাস্ট ভালভের চেয়ে অনেক বেশি।

● বডি/বনেট: নকল 304/316/316L স্টেইনলেস স্টীল, উচ্চ ঘনত্ব এবং শক্তি

● ডিস্ক: একই উপাদানের নকল ইস্পাত + স্টেলাইট হার্ড অ্যালয় ওভারলে

● আসন: নকল ইস্পাত বেস + শক্ত খাদ ওভারলে, পরিধান এবং ক্ষয় প্রতিরোধী

● কবজা প্রক্রিয়া: নকল স্টেইনলেস স্টীল; 17-4PH বৃষ্টিপাত-শক্তকারী স্টেইনলেস স্টিল দিয়ে তৈরি খাদ

● থ্রেড সীল: PTFE gasket

● সকেট ঢালাই সীল: স্টেইনলেস স্টীল ঢালাই উপাদান শরীরের ম্যাচিং

● বনেট সিল: 316L সর্পিল ক্ষত গ্যাসকেট

● বোল্ট/বাদাম: 304/316 স্টেইনলেস স্টীল, সামঞ্জস্যপূর্ণ সামগ্রিক অ্যান্টি-জারা

ডিজাইন ও ম্যানুফ্যাকচারিং স্ট্যান্ডার্ড

এই ভালভ সিরিজের নকশা, উপকরণ, প্রক্রিয়াকরণ এবং পরিদর্শন বিনিময়যোগ্যতা এবং নিরাপত্তা নিশ্চিত করতে জাতীয় মান মেনে চলে।

● সুইং চেক ভালভ: GB/T 12236

● চাপ-তাপমাত্রা রেটিং: GB/T 12224

● মুখোমুখি মাত্রা: GB/T 12221

● থ্রেড স্ট্যান্ডার্ড: GB/T 7306

● সকেট ওয়েল্ড স্ট্যান্ডার্ড: GB/T 12224

● ফোরজিং স্ট্যান্ডার্ড: GB/T 13401

● উপাদানের মান: GB/T 1220

● ওভারলে ঢালাই প্রক্রিয়া: GB/T 17491

● চাপ এবং সীল পরীক্ষা: GB/T 13927

● ইনস্টলেশন স্পেসিফিকেশন: GB 50235

মূল পণ্যের সুবিধা

নকল ইস্পাত উপাদান, শক্তি এবং জারা প্রতিরোধের দ্বৈত গ্যারান্টি

নকল স্টেইনলেস স্টীল গ্রহণ করা, এটি সাধারণ ঢালাই ইস্পাত ভালভের তুলনায় উচ্চ চাপ, প্রভাব এবং ক্ষয় প্রতিরোধী, গুরুতর কাজের পরিস্থিতিতে দীর্ঘমেয়াদী অপারেশনের জন্য উপযুক্ত।

নমনীয় ইনস্টলেশনের জন্য দ্বৈত সংযোগ কাঠামো

অভ্যন্তরীণ থ্রেড দ্রুত সমাবেশ এবং disassembly অনুমতি দেয়; সকেট জোড় উচ্চ-চাপ, কম্পন এবং উচ্চ-সিলিং পরিস্থিতির জন্য উপযুক্ত। স্টেইনলেস স্টীল নকল ইস্পাত অভ্যন্তরীণ থ্রেড সকেট ওয়েল্ডিং সুইং চেক ভালভ বিভিন্ন ব্যবহারকারীর ইনস্টলেশন অভ্যাস পূরণ করতে পারে।

সুইং গঠন, কম প্রবাহ প্রতিরোধের এবং সংবেদনশীল কর্ম

খোলার জন্য ডিস্কটি শ্যাফ্টের চারপাশে ঘোরে, মসৃণ প্রবাহের পথ, কম চাপ হ্রাস এবং দ্রুত খোলা/বন্ধ করার প্রতিক্রিয়া প্রদান করে, কার্যকরভাবে জলের হাতুড়ি এবং ব্যাকফ্লো প্রভাবকে দমন করে।

ধাতু হার্ড সীল, উচ্চ তাপমাত্রা এবং পরিধান প্রতিরোধের

দীর্ঘ সেবা জীবন এবং কম ফুটো ঝুঁকি সহ, বাষ্প, উচ্চ-তাপমাত্রা তেল এবং ক্ষয়কারী মিডিয়ার জন্য প্রযোজ্য, শক্ত খাদ দিয়ে সিলিং পৃষ্ঠকে আচ্ছাদিত করা হয়।

কমপ্যাক্ট আকার, সীমিত স্থানের জন্য আদর্শ

কমপ্যাক্ট কাঠামোটি বিশেষত যন্ত্র, ছোট-বোর প্রক্রিয়া পাইপলাইন, ইউনিট ম্যাচিং, স্কিড-মাউন্ট করা সরঞ্জাম এবং অন্যান্য স্থান-সীমাবদ্ধ অবস্থানের জন্য উপযুক্ত।

নির্বাচন নির্দেশিকা

চাপ এবং মডেল দ্বারা নির্বাচন

● PN16: নিম্ন-চাপের জল সরবরাহ, নিষ্কাশন এবং জল সঞ্চালন ব্যবস্থা

● PN25: সাধারণ তেল এবং রাসায়নিক প্রক্রিয়া পাইপলাইন

● PN40/PN63: মাঝারি-উচ্চ চাপ, উচ্চ তাপমাত্রা এবং প্রভাবের অবস্থা

মডেল ব্যাখ্যা: 1 = অভ্যন্তরীণ থ্রেড, 6 = সকেট জোড়, 4 = সুইং টাইপ, P = স্টেইনলেস স্টীল।

মাঝারি জারা দ্বারা নির্বাচন

● প্রচলিত জল, বায়ু, দুর্বল ক্ষয় → 304

● ক্লোরিনযুক্ত, দুর্বল অ্যাসিড/ক্ষার, হালকা রাসায়নিক → 316

● শক্তিশালী জারা, উচ্চ তাপমাত্রা, উচ্চ লবণ → 316L

সাইটের শর্ত অনুসারে নির্বাচন

● ঘন ঘন রক্ষণাবেক্ষণ এবং বিচ্ছিন্নকরণ → অভ্যন্তরীণ থ্রেড

● উচ্চ চাপ, কম্পন, স্থির ইনস্টলেশন → সকেট জোড়

ইনস্টলেশনের দিকনির্দেশ

● অনুভূমিক পাইপলাইন: সার্বজনীন কাঠামো প্রযোজ্য

● উল্লম্ব পাইপলাইন: মাঝারিটি অবশ্যই উপরের দিকে প্রবাহিত হবে

ইনস্টলেশন ও রক্ষণাবেক্ষণ

ইনস্টলেশন নোট

● ইনস্টলেশনের আগে মডেল, চাপ, ব্যাস, উপাদান এবং সংযোগ পাইপলাইনের সাথে মেলে তা যাচাই করুন

● ডিস্ক জ্যামিং এড়াতে পাইপলাইনের অমেধ্য পরিষ্কার করুন

● থ্রেডেড ইনস্টলেশনের জন্য PTFE টেপ বা gaskets ব্যবহার করুন, সমানভাবে শক্ত করুন

● কোন ফুটো নিশ্চিত করতে সকেট ওয়েল্ডের জন্য স্ট্যান্ডার্ড বেভেলিং, ওয়েল্ডিং এবং পরিদর্শন করুন

● ভালভ বডিতে তীর দ্বারা চিহ্নিত প্রবাহের দিকটিতে ইনস্টল করুন

রুটিন রক্ষণাবেক্ষণ

● নিয়মিতভাবে থ্রেড, ঢালাই এবং ফুটো হওয়ার জন্য বনেট পরিদর্শন করুন

কবজা জ্যামিং প্রতিরোধ করতে নিয়মিত ভালভ গহ্বরে অমেধ্য পরিষ্কার করুন

● পরিধান কমাতে কব্জা শ্যাফ্টে উচ্চ-তাপমাত্রার গ্রীস প্রয়োগ করুন

● পরিসেবা জীবন বাড়ানোর জন্য জীর্ণ সিলিং পৃষ্ঠগুলি পুনরায় ওভারলে করে মেরামত করা যেতে পারে

সমস্যা সমাধান

● অনুপযুক্ত ক্লোজিং: ডিস্ক, কবজা এবং সিলিং পৃষ্ঠগুলিতে অমেধ্য বা ক্ষতির জন্য পরীক্ষা করুন

● বাহ্যিক ফুটো: থ্রেড পুনরায় শক্ত করুন বা gaskets প্রতিস্থাপন; মেরামত welds

● আটকে থাকা ক্রিয়া: বিদেশী বিষয়গুলিকে বিচ্ছিন্ন করুন এবং পরিষ্কার করুন, সঠিক কব্জা প্রক্রিয়া

সাধারণ অ্যাপ্লিকেশন

উচ্চ শক্তি, উচ্চ জারা প্রতিরোধের এবং উচ্চ সিলিং কর্মক্ষমতা সহ, স্টেইনলেস স্টীল নকল ইস্পাত অভ্যন্তরীণ থ্রেড সকেট ওয়েল্ডিং সুইং চেক ভালভ ব্যাপকভাবে ব্যবহৃত হয়:

● পেট্রোকেমিক্যাল এবং সূক্ষ্ম রাসায়নিক প্রক্রিয়া পাইপলাইন

● পাওয়ার এবং পাওয়ার স্টেশন অক্জিলিয়ারী সিস্টেম

● ফার্মাসিউটিক্যাল, খাদ্য ও পানীয় পরিষ্কার মাঝারি সিস্টেম

● যন্ত্র এবং ছোট-বোরের উচ্চ-চাপ তরল নিয়ন্ত্রণ

● ক্ষয়কারী মাঝারি পাইপলাইন যেমন সমুদ্রের জল এবং ক্লোরিনযুক্ত নর্দমা
