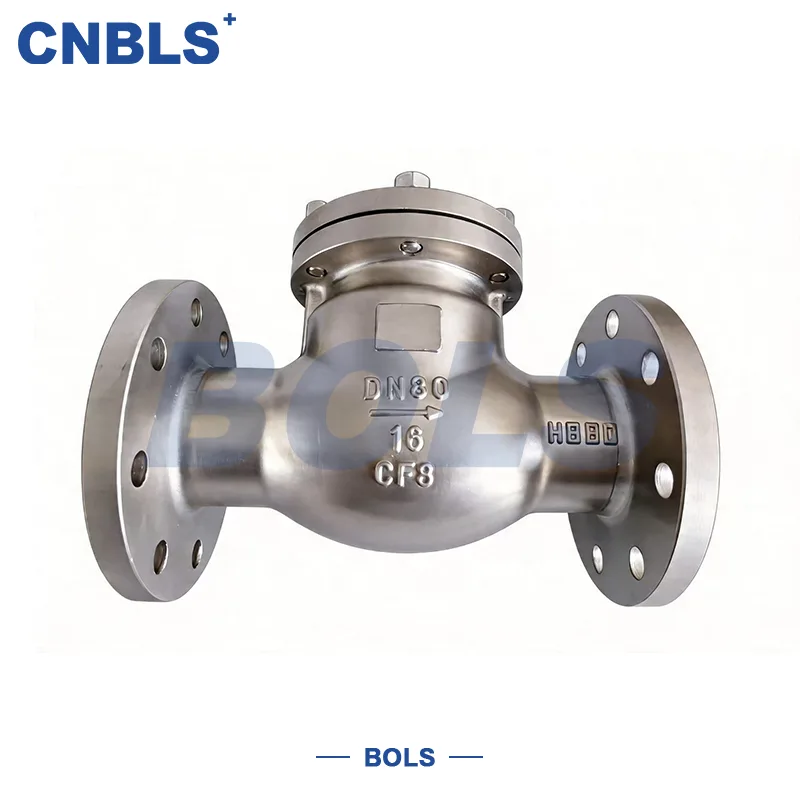

জিবি সুইং চেক ভালভ

নন-রিটার্ন ভালভ বা ওয়ান-ওয়ে ভালভ নামেও পরিচিত, জিবি সুইং চেক ভালভ হল সম্পূর্ণ স্বয়ংক্রিয় পাইপলাইন সুরক্ষা ভালভ যা মাঝারি চাপে খোলা এবং সম্পূর্ণভাবে বন্ধ হয়ে যায়, কোন ম্যানুয়াল অপারেশন বা বাহ্যিক শক্তির প্রয়োজন হয় না।

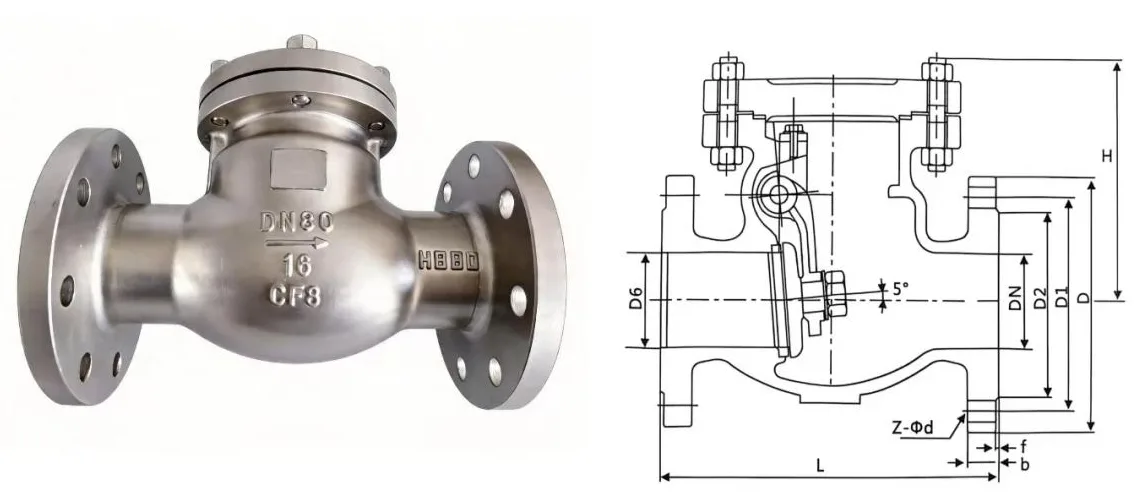

একটি সমন্বিত অন্তর্নির্মিত রকার সুইং কাঠামো গ্রহণ করা, ডিস্ক, পিন শ্যাফ্ট এবং রকার আর্মস সহ চাবি খোলার এবং বন্ধ করার উপাদানগুলি সমস্ত উন্মুক্ত ট্রান্সমিশন অংশ ছাড়াই ভালভ বডির ভিতরে আবদ্ধ থাকে, কার্যকরভাবে বাহ্যিক ফুটো হ্রাস করে এবং দুর্দান্ত সিলিং কার্যকারিতা প্রদান করে। সোজা-মাধ্যমে ফ্লো চ্যানেল ডিজাইন ফ্লো-লাইনের চাপ কমায় এবং বৃহত্তর ফ্লো-লাইন স্ট্রাকচারের জন্য চাপ কমায়। পরিধান প্রতিরোধের, জারা প্রতিরোধের এবং ক্ষয় প্রতিরোধের, পরিষেবা জীবনকে প্রসারিত করার জন্য হার্ড অ্যালয় সারফেসিং সীট সিলিং পৃষ্ঠের জন্য ঐচ্ছিক। জাতীয় মানগুলির সাথে সম্পূর্ণ সম্মতিতে নির্মিত, এটি পাইপলাইন সিস্টেমের জন্য একটি প্রমিত একমুখী সুরক্ষা আনুষঙ্গিক।

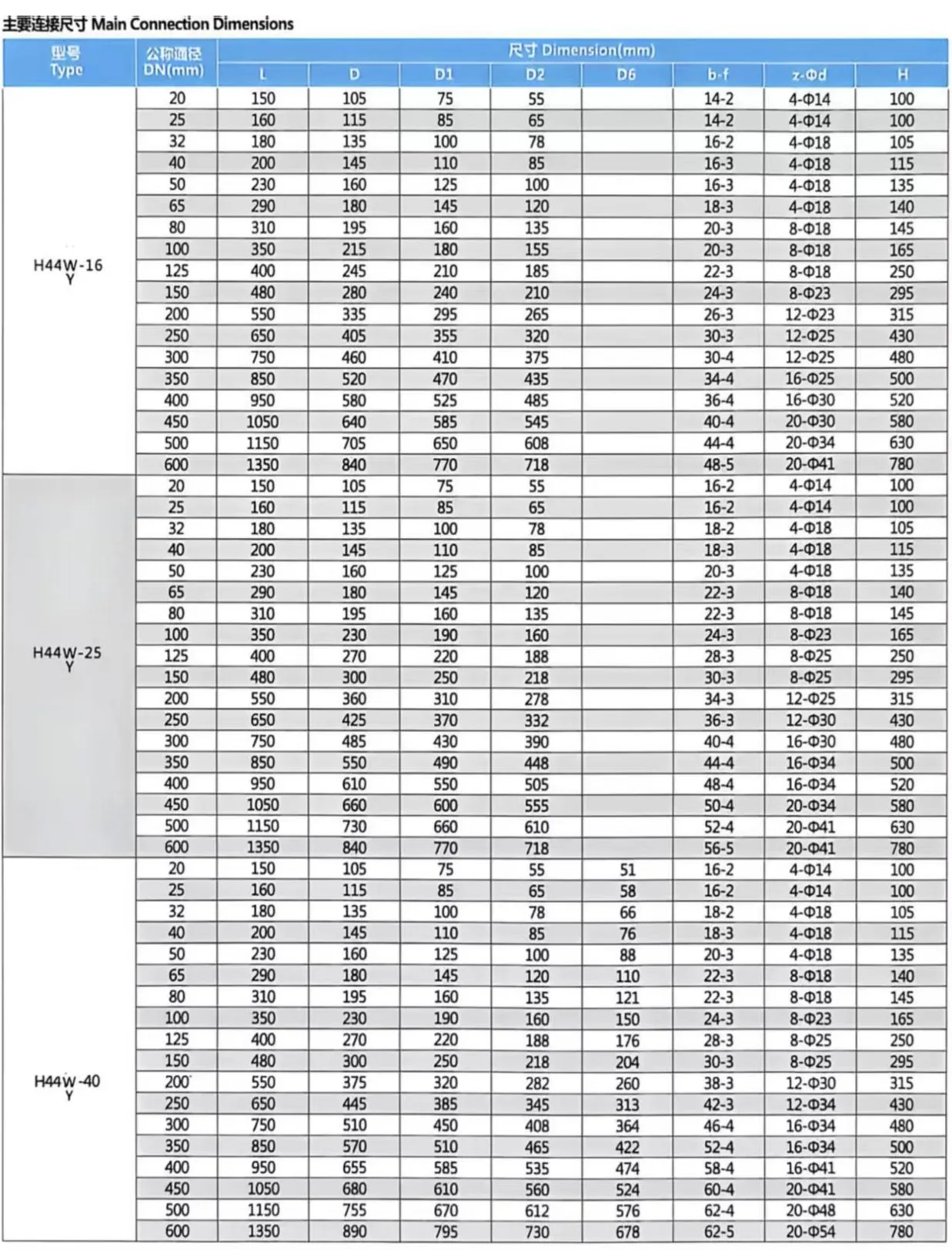

পণ্যের মূল পরামিতি

বোলাইসি দ্বারা তৈরি, জিবি সুইং চেক ভালভের এই সিরিজটি H44W/Y-16P/25P/40P এর সম্পূর্ণ মডেলগুলিকে কভার করে। সহজ ইনস্টলেশনের জন্য ফ্ল্যাঞ্জ সংযোগ সহ উচ্চ-মানের স্টেইনলেস স্টিল দিয়ে তৈরি, এটি শিল্প এবং নাগরিক পাইপলাইন সিস্টেমের জন্য একটি মূল অ্যান্টি-রিফ্লাক্স সুরক্ষা ভালভ হিসাবে কাজ করে। এটি স্থিতিশীল এবং নির্ভরযোগ্য অপারেশন সহ একাধিক কাজের অবস্থার অধীনে তরল পরিবহনের সাথে খাপ খায়।

মূল অ্যাপ্লিকেশন পরিস্থিতি এবং প্রধান ব্যবহার

শক্তিশালী সার্বজনীন অভিযোজনযোগ্যতার বৈশিষ্ট্যযুক্ত, জিবি সুইং চেক ভালভগুলি শিল্প জুড়ে তরল পাইপলাইন সিস্টেমে ব্যাপকভাবে প্রয়োগ করা হয়:

পৌরসভা এবং বিল্ডিং জল সরবরাহ এবং নিষ্কাশন

পৌরসভার জল সরবরাহ এবং নিষ্কাশন নেটওয়ার্ক, গৌণ জল সরবরাহ এবং নিকাশী নিষ্কাশন ব্যবস্থা তৈরিতে ব্যবহৃত হয়। এটি জল কাটা-অফ বা পাম্প বন্ধ করার সময় মাঝারি ব্যাকফ্লো প্রতিরোধ করে, জল দূষণ এবং পাইপ নেটওয়ার্ক চাপের ভারসাম্যহীনতা এড়ায়।

পেট্রোকেমিক্যাল শিল্প

অপরিশোধিত তেল, পরিশোধিত তেল এবং রাসায়নিক মাধ্যম পরিবহন পাইপলাইনের জন্য উপযুক্ত। এটি নিরাপদ এবং স্থিতিশীল উত্পাদন প্রক্রিয়া নিশ্চিত করে, ব্যাকফ্লো দ্বারা সৃষ্ট পাম্প বিপরীত ঘূর্ণন এবং কাঁচামাল ক্রস-দূষণ বন্ধ করে।

বিদ্যুৎ ও তাপবিদ্যুৎ শিল্প

পাওয়ার প্ল্যান্ট বয়লার স্টিম-ওয়াটার সিস্টেমে প্রয়োগ করা হয়, কুলিং ওয়াটার সিস্টেম এবং সম্মিলিত তাপ এবং পাওয়ার পাইপ নেটওয়ার্কে সঞ্চালিত হয়। এটি স্টিম টারবাইন এবং ওয়াটার পাম্পের মতো মূল সরঞ্জামগুলিকে রক্ষা করতে বাষ্প এবং ঘনীভূত জলের ব্যাকফ্লো প্রতিরোধ করে।

এইচভিএসি এবং ফায়ার প্রোটেকশন সিস্টেম

কেন্দ্রীয় এয়ার কন্ডিশনার জল সঞ্চালন, গরম করার পাইপ নেটওয়ার্ক, ফায়ার স্প্রিংকলার এবং হাইড্রেন্ট সিস্টেমের সাথে মিলে যায়। এটি মাঝারি ব্যাকফ্লো দ্বারা সৃষ্ট সিস্টেম চাপের ব্যাধি দূর করে এবং অগ্নি জরুরী অপারেশনের নির্ভরযোগ্যতার গ্যারান্টি দেয়।

ধাতব শিল্প

ধাতুবিদ্যা উৎপাদন লাইনের জলের ব্যবস্থা এবং প্রক্রিয়াজাত তরল পাইপলাইনে ব্যাপকভাবে ব্যবহৃত হয়। এটি বিপরীত তরল থেকে প্রভাব প্রতিরোধ করে এবং উচ্চ তাপমাত্রা এবং অমেধ্য সহ জটিল কাজের অবস্থার সাথে খাপ খাইয়ে পাম্প এবং ভালভকে রক্ষা করে।

কাজের নীতি

বোলাইসি স্টেইনলেস স্টীল জিবি সুইং চেক ভালভ সম্পূর্ণরূপে স্বয়ংক্রিয় খোলা এবং বন্ধ উপলব্ধি মাঝারি চাপ পার্থক্য এবং ডিস্ক স্ব-ওজন উপর নির্ভর করে, বাহ্যিক শক্তি বা ম্যানুয়াল হস্তক্ষেপ ছাড়াই, সংবেদনশীল প্রতিক্রিয়া এবং নির্ভরযোগ্য সুরক্ষা বৈশিষ্ট্যযুক্ত।

ফরোয়ার্ড খোলার এবং সঞ্চালন

যখন খাঁড়ি চাপ আউটলেট চাপের চেয়ে বেশি হয়, তখন তরলের ফরোয়ার্ড থ্রাস্ট ডিস্কের স্ব-ওজন এবং বিপরীত চাপের পার্থক্যকে অতিক্রম করে ডিস্কটিকে খোলা ঠেলে দেয়। ডিস্কটি স্থির অভ্যন্তরীণ পিন শ্যাফ্টের চারপাশে ঘোরে এবং উত্তোলন করে যাতে স্থিতিশীল ফরোয়ার্ড ফ্লুইড ডেলিভারির জন্য পাইপলাইনটিকে সম্পূর্ণরূপে আনব্লক করা যায়।

স্বয়ংক্রিয় বিপরীত বন্ধ (অ্যান্টি-ব্যাকফ্লো সুরক্ষা)

যখন সামনের জলের পাম্প বন্ধ হয়ে যায়, তরল প্রবাহ বন্ধ হয়ে যায়, বা আউটলেটের চাপ খাঁড়ি চাপকে ছাড়িয়ে যায়, তখন বিপরীত চাপের পার্থক্য এবং ডিস্কের স্ব-ওজনের সম্মিলিত শক্তি ডিস্কটিকে দ্রুত পুনরায় সেট করতে এবং সম্পূর্ণ শাট-অফের জন্য ভালভ সিটে শক্তভাবে ফিট করতে চালিত করে। এটি পুঙ্খানুপুঙ্খভাবে তরল ব্যাকফ্লোকে অবরুদ্ধ করে এবং স্বয়ংক্রিয়ভাবে সরঞ্জামের ক্ষতি, প্রক্রিয়া ব্যর্থতা এবং বিপরীত প্রবাহের কারণে সৃষ্ট সম্ভাব্য নিরাপত্তা ঝুঁকি এড়ায়।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: একটি জিবি স্ট্যান্ডার্ড সুইং চেক ভালভ কি? এর প্রধান কাজ কি?

একটি জিবি স্ট্যান্ডার্ড সুইং চেক ভালভ হল একটি ফ্ল্যাঞ্জযুক্ত স্বয়ংক্রিয় চেক ভালভ যা চাইনিজ জিবি মান অনুযায়ী ডিজাইন এবং তৈরি করা হয়। সাধারণ মডেলগুলির মধ্যে রয়েছে H44H, H44W, H44Y, এবং H44X সিরিজ।

এটি ডিস্ক খুলতে মাঝারি প্রবাহের চাপ ব্যবহার করে এবং প্রবাহ বন্ধ হয়ে গেলে বা বিপরীত হয়ে গেলে স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়, ব্যাকফ্লো প্রতিরোধ করে। এটি পাম্প, কম্প্রেসার, বয়লার এবং পাইপলাইন সিস্টেমগুলিকে বিপরীত প্রবাহ, জলের হাতুড়ি এবং চাপের ক্ষতি থেকে রক্ষা করতে ব্যাপকভাবে ব্যবহৃত হয়।

প্রশ্ন 2: সাধারণ জিবি পিএন চাপের রেটিংগুলি কী কী?

GB PN রেটিং ভালভের নামমাত্র চাপকে প্রতিনিধিত্ব করে। সাধারণ তাপমাত্রায় সাধারণ চাপের মাত্রা অন্তর্ভুক্ত:

PN10:1.0 MPa, জল সরবরাহ, নিষ্কাশন, এবং অগ্নি সুরক্ষা ব্যবস্থার জন্য উপযুক্ত।

PN16:1.6 MPa, শিল্প জল এবং সাধারণ পাইপলাইনের জন্য সর্বাধিক ব্যবহৃত গ্রেড।

PN25:2.5 MPa, উচ্চ-চাপের জল এবং প্রক্রিয়া সিস্টেমের জন্য উপযুক্ত।

PN40:4.0 MPa, রাসায়নিক, তাপীয়, তেল এবং বাষ্প প্রয়োগের জন্য ব্যবহৃত।

PN64/PN100:6.4 MPa/10.0 MPa, উচ্চ-চাপ শিল্প এবং পাওয়ার প্ল্যান্ট সিস্টেমের জন্য ব্যবহৃত।

উচ্চ-তাপমাত্রার অ্যাপ্লিকেশনগুলির চাপ-তাপমাত্রা রেটিং বক্ররেখা অনুযায়ী চাপ যাচাইকরণ প্রয়োজন।

Q3: H44H, H44W, H44Y, এবং H44X বলতে কী বোঝায়?

H44H:হার্ড সিল ডিজাইন, বাষ্প, উচ্চ-তাপমাত্রা তেল এবং উচ্চ-চাপের জলের জন্য উপযুক্ত।

H44W:স্টেইনলেস স্টীল সিলিং কাঠামো, পরিষ্কার জল এবং সাধারণ ক্ষয়কারী মিডিয়ার জন্য উপযুক্ত।

H44Y:স্টেলাইট খাদ হার্ড সিলিং, উচ্চ-তাপমাত্রা প্রদান করে এবং শক্তি এবং পেট্রোকেমিক্যাল শিল্পের জন্য পরিধান প্রতিরোধের।

H44X:শূন্য ফুটো সহ রাবার নরম সীল নকশা, জল সরবরাহ এবং অগ্নি সুরক্ষা ব্যবস্থার জন্য উপযুক্ত।

প্রশ্ন 4: জিবি স্ট্যান্ডার্ড সুইং চেক ভালভ সাধারণত কোথায় ব্যবহৃত হয়?

তারা ব্যাপকভাবে প্রয়োগ করা হয়:

• পাম্প আউটলেট পাইপলাইন এবং পাম্পিং স্টেশন
• পৌরসভার জল সরবরাহ এবং বর্জ্য জল ব্যবস্থা
• বাষ্প, তাপ, এবং তেল পাইপলাইন
• কণা বা অমেধ্য সহ শিল্প পাইপলাইন
• মাঝারি এবং উচ্চ চাপ প্রক্রিয়া সিস্টেম

প্রশ্ন 5: জিবি পিএন এবং এএনএসআই ক্লাস মান কি মিশ্রিত করা যেতে পারে?

নং। জিবি পিএন এবং এএনএসআই ক্লাস স্ট্যান্ডার্ডের বিভিন্ন ফ্ল্যাঞ্জের মাত্রা, বোল্ট প্যাটার্ন, বেধ এবং চাপের রেটিং রয়েছে। এগুলি মিশ্রিত করার ফলে ইনস্টলেশন সমস্যা, সিলিং ব্যর্থতা এবং নিরাপত্তা ঝুঁকি হতে পারে।

জিবি পাইপলাইন সিস্টেমে জিবি স্ট্যান্ডার্ড ভালভ এবং উপাদানগুলি ব্যবহার করা উচিত।
