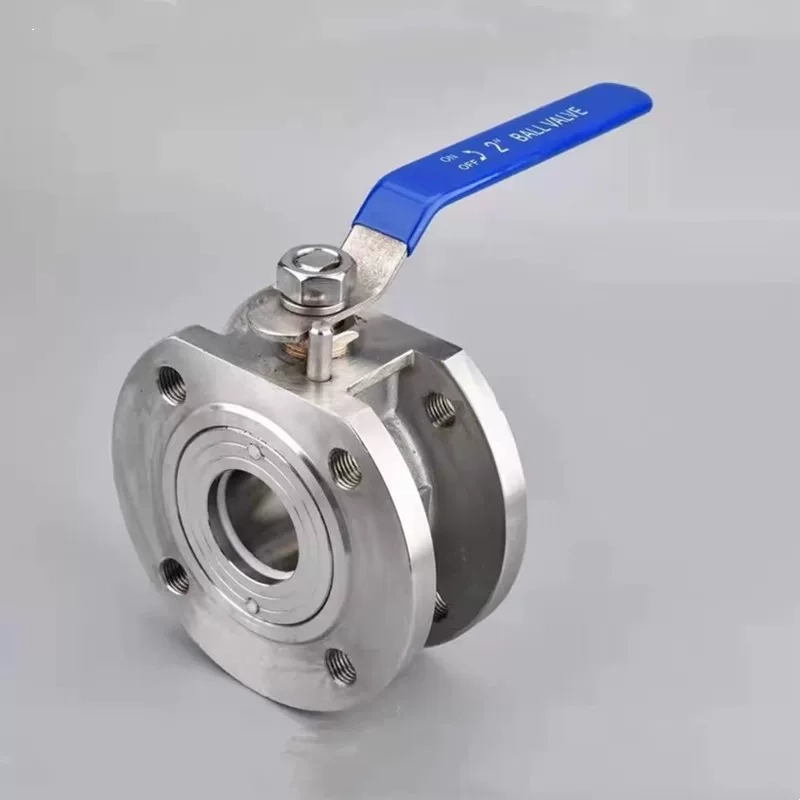

পাতলা স্টেইনলেস স্টীল ফ্ল্যাঞ্জ বল ভালভ

মূল পণ্যের সুবিধা

· স্পেস-সেভিং স্লিম ডিজাইন: ওয়ান-পিস নকল স্লিম বডি, 30%-50% পাতলা এবং 20%-40% প্রচলিত ফ্ল্যাঞ্জযুক্ত বল ভালভের চেয়ে হালকা, সীমিত স্থান এবং হালকা ওজনের সরঞ্জামগুলির জন্য আদর্শ।

· উচ্চ প্রবাহ দক্ষতা: মসৃণ প্রবাহ পথ সহ সম্পূর্ণ বোর বল, রেট দেওয়া প্রবাহে চাপ ≤ 0.01 MPa, গ্লোব ভালভের তুলনায় উল্লেখযোগ্যভাবে বেশি প্রবাহ ক্ষমতা।

· নির্ভরযোগ্য সিলিং: উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ পরিষেবার জন্য PTFE নরম সীল বা ধাতব শক্ত সীল; দ্বিমুখী সিলিং দ্বৈত-দিক প্রবাহ লাইনের সাথে সামঞ্জস্যপূর্ণ।

· সহজ অপারেশন এবং কম রক্ষণাবেক্ষণ: দ্রুত অন-অফ, কম অপারেটিং টর্কের জন্য 90° ঘূর্ণন; মূল উপাদানগুলির সহজ প্রতিস্থাপনের জন্য সহজ কাঠামো; ন্যূনতম ফাউলিং ঝুঁকি।

· উচ্চ মানের উপকরণ এবং সম্মতি: 304/316/316L স্টেইনলেস স্টীল চমৎকার জারা প্রতিরোধের।

মূল প্রযুক্তিগত পরামিতি

· পাতলা স্টেইনলেস স্টীল ফ্ল্যাঞ্জ বল ভালভ বিভিন্ন তাপমাত্রা, চাপ এবং মিডিয়া অবস্থার সাথে মানিয়ে নিতে পারে। মূল প্রযুক্তিগত পরামিতিগুলি নীচের টেবিলে দেখানো হয়েছে। পণ্যের স্থায়িত্ব এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য সমস্ত পরামিতি কঠোর পরীক্ষার মধ্য দিয়ে গেছে, সরাসরি ক্রেতার প্রকৃত ব্যবহারের প্রয়োজনের সাথে মেলে।

সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

· পাতলা স্টেইনলেস স্টিলের ফ্ল্যাঞ্জ বল ভালভগুলি, তাদের পাতলা নকশা, দক্ষ সুইচিং এবং নির্ভরযোগ্য সিলিং সহ, বিভিন্ন শিল্পে পাইপিং সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয় যেখানে ইনস্টলেশনের স্থান এবং সুইচিং দক্ষতা গুরুত্বপূর্ণ। নির্দিষ্ট উপযুক্ত পরিস্থিতি নিম্নরূপ:

· খাদ্য ও ফার্মাসিউটিক্যাল: 316L + PTFE নরম সীল, ঘন উত্পাদন লাইনের জন্য পাতলা নকশা।

· পেট্রোকেমিক্যাল: 316/316L হার্ড সিল, ক্লাস 150-600, উচ্চ-তাপ দ্রাবক এবং অশোধিত টক।

· পৌরসভা ও নির্মাণ: জল সরবরাহ, এইচভিএসি এবং সেকেন্ডারি জল সরবরাহ ব্যবস্থার জন্য 304 নরম সীল।

· শিল্প ও সামুদ্রিক: জলবাহী, বায়ুসংক্রান্ত, এবং সামুদ্রিক সিস্টেমের জন্য পাতলা এবং হালকা; শক্তিশালী কম্পন প্রতিরোধের।

· নতুন শক্তি এবং শক্তি: পিভি, বায়ু শক্তি এবং পাওয়ার স্টেশনগুলিতে উচ্চ-তাপ শীতল এবং বাষ্প লাইনের জন্য শক্ত সীল।

পণ্যের সংজ্ঞা এবং কাজের নীতি

পাতলা স্টেইনলেস স্টিল ফ্ল্যাঞ্জ বল ভালভ হল একটি পাতলা নকল বডি এবং ফ্ল্যাঞ্জযুক্ত সংযোগ সহ ঘূর্ণমান তরল নিয়ন্ত্রণ ভালভ, দ্রুত অন-অফ এবং মৌলিক প্রবাহ নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।

কাজের নীতি: অ্যাকচুয়েটর স্টেম এবং বলকে 0°-90° ঘোরানোর জন্য চালিত করে।

· 0°: পোর্ট প্রবাহের সাথে সারিবদ্ধ → সম্পূর্ণ খোলা।

· 90°: প্রবাহের জন্য পোর্ট লম্ব → সম্পূর্ণরূপে বন্ধ।

· মধ্যবর্তী কোণ মৌলিক প্রবাহ থ্রটলিং প্রদান করে।

 প্রশস্ত মিডিয়া সামঞ্জস্যের জন্য 304/316/316L উপাদান।

প্রধান প্রকার এবং অ্যাপ্লিকেশন ম্যাচিং

উপাদান নির্বাচন গাইড

বডি/বল/স্টেম

· 304: সাধারণ জল, বায়ু, তেল; -20°C~100°C; পৌরসভা এবং সাধারণ শিল্পের জন্য সাশ্রয়ী।

· 316: ক্লোরাইড, সমুদ্রের জল, দুর্বল অ্যাসিড; ভাল পিটিং প্রতিরোধের।

· 316L: শক্তিশালী ক্ষয়, স্বাস্থ্যকর পরিষেবা; খাদ্য ও ফার্মার জন্য FDA/3A।

সীল

· PTFE: -20°C~120°C, শক্তিশালী ক্ষয়, শূন্য ফুটো।

· FKM (Viton): -20°C~180°C, চমৎকার রাসায়নিক প্রতিরোধ।

· স্টেইনলেস স্টীল হার্ড সীল: -29°C~200°C, উচ্চ চাপ, ঘষিয়া তুলিয়া ফেলিতে সক্ষম মিডিয়া।

· স্টেলাইট হার্ড সিল: 425°C পর্যন্ত, চরম পরিধান প্রতিরোধের।

ইনস্টলেশন ও রক্ষণাবেক্ষণ

ইনস্টলেশন

1. দ্বিমুখী সীলমোহর; রক্ষণাবেক্ষণ সুবিধার জন্য প্রবাহ তীর অনুসরণ করুন; পর্যাপ্ত অপারেশন স্থান রিজার্ভ.

2. পরিষ্কার ফ্ল্যাঞ্জ; সঠিক gaskets ব্যবহার করুন; 2-3 ধাপে আড়াআড়িভাবে বোল্ট শক্ত করুন।

3. পরিষ্কার পাইপলাইন; বল ঘূর্ণন চেক; ইনস্টলেশনের আগে বৈদ্যুতিক অ্যাকুয়েটর পরীক্ষা করুন।

4. কমিশন করার আগে 30 মিনিটের জন্য ধীর চাপ, বায়ুচলাচল, চাপ পরীক্ষা।

রক্ষণাবেক্ষণ

1. নিয়মিত পরিদর্শন: ফুটো, বোল্টের শক্ততা এবং অপারেশন চেক করুন; মাসিক স্টেম লুব্রিকেট.

2. গ্যাসকেট, সিট বা প্যাকিং প্রতিস্থাপন করুন যদি ফুটো হয়; জীর্ণ হার্ড সিল সারফেস রিফিনিশ বা প্রতিস্থাপন করুন।

3. বাহ্যিক অংশ পরিষ্কার করুন, অ্যান্টি-মরিচা তেল লাগান; ক্লোরাইড/লবণ পরিবেশে সুরক্ষা বাড়ায়।

4. চাপের মধ্যে মেরামত করবেন না; আলতো করে জ্যাম পরিষ্কার করুন; নিরাপদে actuators সমস্যা সমাধান.

5. লাইফসাইকেল পরিচালনার জন্য রক্ষণাবেক্ষণ রেকর্ড স্থাপন করুন।
