স্টেইনলেস স্টীল অভ্যন্তরীণ থ্রেড বল ভালভ

সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

1000 WOG উচ্চ-চাপ রেটিং, জারা-প্রতিরোধী স্টেইনলেস স্টীল নির্মাণ এবং সুবিধাজনক থ্রেড সংযোগ সহ, স্টেইনলেস স্টীল অভ্যন্তরীণ থ্রেড বল ভালভগুলি জটিল ইনস্টলেশন ছাড়াই বিভিন্ন শিল্পে উচ্চ-চাপ পাইপিং সিস্টেমের সাথে ফিট করে এবং বিভিন্ন তরল নিয়ন্ত্রণের প্রয়োজনীয়তা যথাযথভাবে পূরণ করে। সাধারণ অ্যাপ্লিকেশনগুলি নিম্নরূপ:

● পেট্রোকেমিক্যাল শিল্প: অপরিশোধিত তেল, পরিশোধিত তেল, রাসায়নিক দ্রাবক, ক্ষয়কারী গ্যাস এবং অন্যান্য মিডিয়ার জন্য পাইপলাইনে ব্যবহৃত হয়। 1000 WOG উচ্চ চাপ অবস্থার জন্য উপযুক্ত. 316/316L উপাদান কার্যকরভাবে ক্ষয় প্রতিরোধ করে এবং স্থিতিশীল অপারেশন নিশ্চিত করে।

● মিউনিসিপ্যাল ​​গ্যাস ইন্ডাস্ট্রি: প্রাকৃতিক গ্যাস এবং এলপিজির জন্য উচ্চ-চাপের গ্যাস ট্রান্সমিশন এবং ডিস্ট্রিবিউশন পাইপলাইনে ব্যবহৃত হয়। চমৎকার সিলিং গ্যাস লিকেজ প্রতিরোধ করে। 1000 WOG রেটিং উচ্চ-চাপের গ্যাস সিস্টেমের সাথে পুরোপুরি মেলে।

● শিল্প উত্পাদন: জলবাহী সিস্টেম, তৈলাক্তকরণ সিস্টেম এবং সংকুচিত বায়ু সিস্টেমে প্রয়োগ করা হয়। শিল্প সরঞ্জামের জন্য দ্রুত অপারেশন এবং মসৃণ নিয়ন্ত্রণ।

● খাদ্য ও ফার্মাসিউটিক্যাল শিল্প: ক্ষয়কারী ক্লিনিং মিডিয়া, উচ্চ-তাপমাত্রা বাষ্প এবং স্বাস্থ্যকর তরল নিয়ন্ত্রণের জন্য ব্যবহৃত হয়। 316L স্টেইনলেস স্টীল কোন দূষণ ঝুঁকি ছাড়া স্বাস্থ্যকর মান পূরণ করে।

● HVAC এবং শক্তি শিল্প: উচ্চ-তাপমাত্রার গরম জল, বাষ্প এবং তাপ-পরিবাহী তেলের জন্য উপযুক্ত। ধাতু আসন সংস্করণ উচ্চ-তাপমাত্রা 1000 WOG অবস্থার অধীনে স্থিতিশীল কর্মক্ষমতা নিশ্চিত করে।

উপাদান নির্বাচন গাইড

উপাদান নির্বাচন সরাসরি সেবা জীবন এবং প্রযোজ্যতা নির্ধারণ করে।

304 স্টেইনলেস স্টিল (06Cr19Ni10): সাধারণ জল, তেল, গ্যাসের জন্য (ট্যাপের জল, জলবাহী তেল, সংকুচিত বায়ু, প্রাকৃতিক গ্যাস)। তাপমাত্রা: -20°C~180°C। বেশিরভাগ মানক অ্যাপ্লিকেশনের জন্য খরচ কার্যকর।

316 স্টেইনলেস স্টিল (06Cr17Ni12Mo2): হালকা ক্ষয়কারী মিডিয়ার জন্য (ক্লোরিনযুক্ত জল, দুর্বল অ্যাসিড/ক্ষার, টক অপরিশোধিত তেল)। তাপমাত্রা: -20°C~260°C। 304 এর চেয়ে ভাল পিটিং এবং ফাটল জারা প্রতিরোধের।

316L স্টেইনলেস স্টিল (022Cr17Ni12Mo2): শক্তিশালী ক্ষয়কারী মিডিয়ার জন্য (শক্তিশালী অ্যাসিড, ক্ষার, ক্লোরাইড গ্যাস)। তাপমাত্রা: -40°C~260°C। আল্ট্রা-লো কার্বন আন্তঃগ্রানুলার ক্ষয় এড়ায়, গুরুতর ক্ষয়কারী পরিবেশের জন্য আদর্শ।

আসন মিল:

oPTFE: চমৎকার সিলিং, স্বাভাবিক তাপমাত্রার জন্য, কম ঘর্ষণ 1000 WOG পরিষেবা।

oPPL: 260 ডিগ্রি সেলসিয়াস পর্যন্ত মাঝারি-উচ্চ তাপমাত্রার জন্য, PTFE-এর চেয়ে ভাল তাপ প্রতিরোধের।

o মেটাল হার্ড সীল: উচ্চ তাপমাত্রার জন্য 450 ডিগ্রি সেলসিয়াস, উচ্চ ঘর্ষণ এবং ওঠানামা চাপের অবস্থা।

মূল সংজ্ঞা

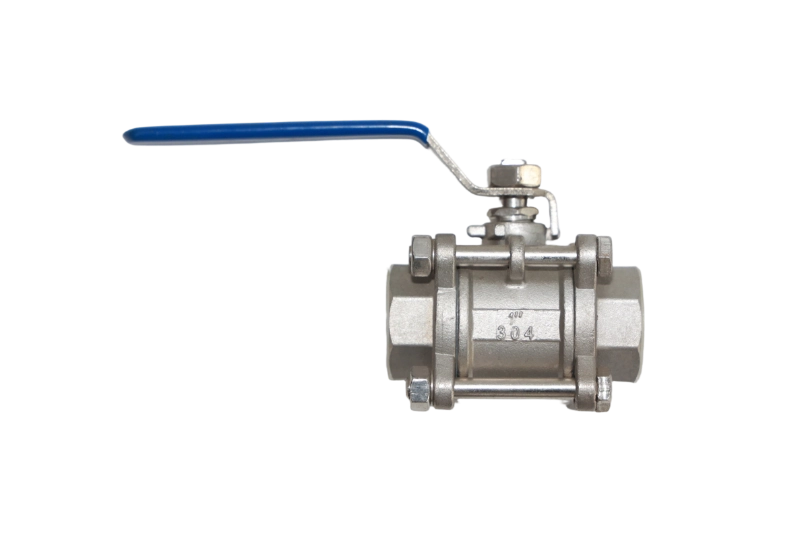

স্টেইনলেস স্টিলের অভ্যন্তরীণ থ্রেড বল ভালভ হল উচ্চ-নির্ভুল তরল নিয়ন্ত্রণ ভালভ যা স্টেইনলেস স্টীল দিয়ে তৈরি মহিলা থ্রেডেড প্রান্ত এবং 1000 WOG চাপ রেটিং।

1000 WOG হল একটি আদর্শ শিল্প রেটিং যার অর্থ হল ভালভটি 1000 psi (≈6.9 MPa) এ জল, তেল, গ্যাসের জন্য উপযুক্ত।

ওয়ান-পিস বা 3-পিস বডিতে পাওয়া যায় (সহজ ইন-লাইন রক্ষণাবেক্ষণের জন্য 3-পিস সবচেয়ে জনপ্রিয়)। বলটির 90° ঘূর্ণনের মাধ্যমে ভালভটি দ্রুত খোলে এবং বন্ধ হয়ে যায়। থ্রেডেড প্রান্ত (NPT/BSPT/G) ঢালাই ছাড়া সহজ ইনস্টলেশনের অনুমতি দেয়।

304/316/316L স্টেইনলেস স্টিলের তৈরি, এটি পেট্রোকেমিক্যাল, শিল্প, গ্যাস, খাদ্য, ফার্মাসিউটিক্যাল এবং HVAC সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।

মূল বৈশিষ্ট্য এবং মূল পরামিতি

মূল বৈশিষ্ট্য

● উচ্চ চাপ রেটিং: 1000 WOG (6.9 MPa) এর সাথে সম্পূর্ণ সম্মতি, উচ্চ-চাপের জল, তেল এবং গ্যাসের জন্য নিরাপদ।

● সহজ ইনস্টলেশন ও রক্ষণাবেক্ষণ: 3-পিস ডিজাইন ইন-লাইন পরিষেবার অনুমতি দেয়; থ্রেড সংযোগ কোন ঢালাই প্রয়োজন.

● জারা প্রতিরোধী: 304/316/316L স্টেইনলেস স্টীল শরীর, বল এবং দীর্ঘ সেবা জীবনের জন্য স্টেম.

● নির্ভরযোগ্য সিলিং: ANSI ক্লাস VI নরম সীল, ANSI ক্লাস IV ধাতব সীল, শূন্য ফুটো।

● নমনীয় অপারেশন: ম্যানুয়াল, বৈদ্যুতিক বা বায়ুসংক্রান্ত অ্যাকচুয়েশন উপলব্ধ।

● প্রশস্ত তাপমাত্রা পরিসীমা: -40°C ~ 450°C আসন উপাদানের উপর নির্ভর করে।

● সুনির্দিষ্ট প্রবাহ নিয়ন্ত্রণ: কম প্রবাহ প্রতিরোধ, দ্রুত অন-অফ এবং সঠিক থ্রটলিং।

মূল পরামিতি টেবিল

1000 WOG এর বিস্তারিত ব্যাখ্যা

● W (জল): পরিষ্কার জল, সঞ্চালন জল, কলের জল, সামান্য ক্ষয়কারী বর্জ্য জলের জন্য উপযুক্ত৷

● O (তেল): খনিজ তেল, জলবাহী তেল, তৈলাক্তকরণ তেল, ডিজেল, পেট্রল, ভারী তেলের জন্য উপযুক্ত।

● G (গ্যাস): প্রাকৃতিক গ্যাস, এলপিজি, সংকুচিত বায়ু, নিষ্ক্রিয় গ্যাস, সাধারণ ক্ষয়কারী গ্যাসের জন্য উপযুক্ত।

● 1000: রেটেড কাজের চাপ 1000 psi (≈6.9 MPa)।

শেল টেস্ট চাপ: 1500 psi (1.5 × রেট)

সীল পরীক্ষার চাপ: 1100 psi (1.1 × রেট)

ইনস্টলেশন ও রক্ষণাবেক্ষণের জন্য মূল পয়েন্ট

ইনস্টলেশন পয়েন্ট

1.চাপ শ্রেণী, আকার, থ্রেড, উপাদান এবং মাঝারি সামঞ্জস্য যাচাই করুন।

2. ইনস্টলেশনের আগে থ্রেড এবং ভালভ গহ্বর পরিষ্কার করুন।

3. PTFE টেপ বা থ্রেড সিলান্ট ব্যবহার করুন; ক্ষতি এড়াতে সঠিকভাবে শক্ত করুন।

4. কমিশন করার আগে কমপক্ষে 30 মিনিটের জন্য চাপ পরীক্ষা করুন।

5. রিজার্ভ অপারেশন এবং রক্ষণাবেক্ষণ স্থান; বহিরঙ্গন ব্যবহারের জন্য সুরক্ষা ইনস্টল করুন।

রক্ষণাবেক্ষণ পয়েন্ট

1. ফুটো, জারা এবং অপারেশন কর্মক্ষমতা জন্য নিয়মিত পরিদর্শন.

2. পরিষ্কার এবং ক্ষয় বিরুদ্ধে বহি পৃষ্ঠ রক্ষা.

3. পরা বা ফুটো যখন আসন এবং সীল প্রতিস্থাপন.

4. সক্রিয় ভালভের জন্য: নিয়মিত মোটর, বায়ু সরবরাহ, সীমা সুইচ এবং তৈলাক্তকরণ পরীক্ষা করুন।

5. চাপের মধ্যে মেরামত করবেন না। ট্রেসেবিলিটির জন্য রক্ষণাবেক্ষণের ইতিহাস রেকর্ড করুন।

পণ্যের সুবিধা

স্টেইনলেস স্টীল অভ্যন্তরীণ থ্রেড বল ভালভ মাঝারি উচ্চ চাপ তরল নিয়ন্ত্রণ জন্য ডিজাইন করা হয়. 1000 WOG রেটিং, জারা-প্রতিরোধী স্টেইনলেস স্টীল, সুবিধাজনক থ্রেডেড ইনস্টলেশন এবং ব্যবহারকারী-বান্ধব 3-পিস কাঠামো বৈশিষ্ট্যযুক্ত, এগুলি API 608 এবং ASME মান অনুসারে তৈরি করা হয়।

ভালভগুলি পেট্রোকেমিক্যাল, গ্যাস, শিল্প, খাদ্য এবং HVAC ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত নির্ভরযোগ্য সিলিং, নমনীয় অপারেশন এবং দীর্ঘ পরিষেবা জীবন প্রদান করে। তারা পাইপিং লেআউটকে সহজ করে, ইনস্টলেশন এবং রক্ষণাবেক্ষণের খরচ কমায় এবং ছোট-বোরের উচ্চ-চাপ তরল সিস্টেমের জন্য একটি নির্ভরযোগ্য সমাধান হিসাবে পরিবেশন করে।
