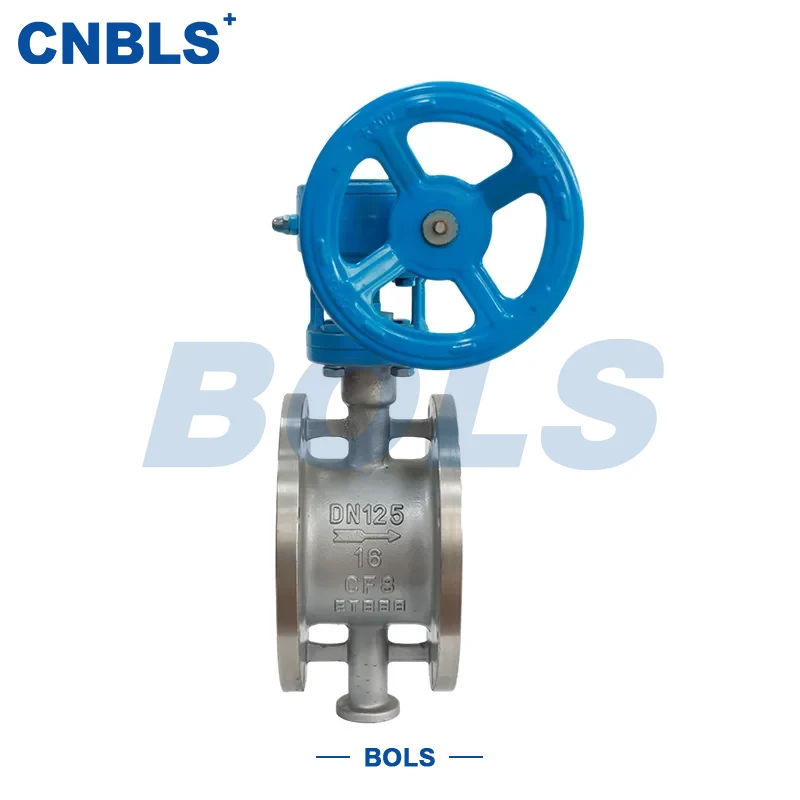

স্টেইনলেস স্টিল টেলিস্কোপিক মেটাল-সিল করা প্রজাপতি ভালভ

স্টেইনলেস স্টিল SD343H টেলিস্কোপিক মেটাল-সিলড বাটারফ্লাই ভালভ হল একটি মাঝারি থেকে বড় আকারের পাইপলাইন কন্ট্রোল ভালভ যা একটি ট্রিপল-অফসেট কাঠামো, ধাতব হার্ড-সিল, অক্ষীয় টেলিস্কোপিক ক্ষতিপূরণ এবং ওয়ার্ম গিয়ার ড্রাইভকে একীভূত করে৷ সম্পূর্ণ ভালভ বডি স্টেইনলেস স্টীল উপকরণ (304/316/304L/316L/2205 ডুপ্লেক্স স্টেইনলেস স্টিল, ইত্যাদি) থেকে তৈরি করা হয়েছে, এটি উচ্চ-তাপমাত্রা, উচ্চ-চাপ এবং অত্যন্ত ক্ষয়কারী মাঝারি পরিবেশের জন্য উপযুক্ত করে তোলে।

ভালভ স্টেম ঘোরানোর জন্য একটি ওয়ার্ম গিয়ার মেকানিজম দ্বারা চালিত, ভালভটি ডিস্কটিকে খোলা, বন্ধ বা নিয়ন্ত্রণের কাজগুলি সম্পূর্ণ করতে চালিত করে, মিডিয়ার নির্ভরযোগ্য শাট-অফ এবং প্রবাহ নিয়ন্ত্রণ অর্জন করে। ভালভ বডি একটি অন্তর্নির্মিত টেলিস্কোপিক ক্ষতিপূরণ কাঠামোকে সংহত করে, যা অতিরিক্ত সম্প্রসারণ জয়েন্টগুলির প্রয়োজন ছাড়াই পাইপলাইনে তাপমাত্রার পার্থক্যের কারণে সৃষ্ট অক্ষীয় স্থানচ্যুতিকে শোষণ করতে পারে, কার্যকরভাবে সিস্টেম স্ট্রেস ঘনত্বের ঝুঁকি হ্রাস করে।

এর স্থিতিশীল কাঠামোগত নকশা এবং নির্ভরযোগ্য ধাতু-সিলিং কর্মক্ষমতা সহ, স্টেইনলেস স্টীল টেলিস্কোপিক মেটাল-সিলড বাটারফ্লাই ভালভগুলি সাধারণত জটিল কাজের অবস্থা, ঘন ঘন তাপমাত্রার তারতম্য, বা দীর্ঘ পাইপলাইনের দৈর্ঘ্য সহ শিল্প পাইপলাইন সিস্টেমে ব্যবহৃত হয়।

গঠন ও কাজের নীতি বর্ণনা

1. ট্রিপল-অফসেট স্ট্রাকচার ডিজাইন

ভালভ SD343 সিরিজের প্রমাণিত ট্রিপল-অফসেট প্রজাপতি ভালভ গঠন গ্রহণ করে। ট্রিপল অফসেট ডিজাইনের মাধ্যমে, ডিস্কটি প্রাথমিক খোলার পর্যায়ে ভালভ আসন থেকে দ্রুত বিচ্ছিন্ন হতে পারে এবং শুধুমাত্র চূড়ান্ত সমাপনী পর্যায়ে রৈখিক সংকোচন অর্জন করতে পারে, নিম্নলিখিত সুবিধাগুলি প্রদান করে:

● খোলা এবং বন্ধ করার সময় কম ঘর্ষণ

● sealing পৃষ্ঠের ন্যূনতম পরিধান

● স্থিতিশীল খোলার / বন্ধ ঘূর্ণন সঁচারক বল এবং দীর্ঘ সেবা জীবন

এই কাঠামো ধাতু হার্ড-সীল অ্যাপ্লিকেশনের জন্য বিশেষভাবে উপযুক্ত, এমনকি উচ্চ-তাপমাত্রা এবং উচ্চ-চাপের অবস্থার মধ্যেও নির্ভরযোগ্য সিলিং কর্মক্ষমতা বজায় রাখে।

2. মেটাল হার্ড-সীল সিস্টেম

ভালভ সিট এবং ডিস্ক সিলিং সারফেস উভয়ই সূক্ষ্ম-মেশিনযুক্ত এবং ধাতব সামগ্রী থেকে গ্রাউন্ড, দুটি বিকল্পে উপলব্ধ: স্টেইনলেস স্টিলের বডি সিল বা স্টেলাইট 6 ওভারলে ঢালাই কাঠামো। এটি বৈশিষ্ট্য:

● উচ্চ তাপমাত্রা এবং চাপ শক প্রতিরোধ

● চমত্কার ক্ষয় এবং কণা-ভরা মিডিয়ার বিরুদ্ধে প্রতিরোধের পরিধান

● ঘন ঘন খোলা এবং বন্ধ অপারেশন জন্য উপযুক্ততা

ধাতব হার্ড-সিল ডিজাইন নিশ্চিত করে যে ভালভ উচ্চ-তাপমাত্রার বাষ্প, ফ্লু গ্যাস এবং কণা-ধারণকারী মিডিয়াতে স্থিতিশীল সিলিং কার্যকারিতা বজায় রাখে।

3. টেলিস্কোপিক ক্ষতিপূরণ কাঠামো

ভালভটি একটি অন্তর্নির্মিত অক্ষীয় টেলিস্কোপিক প্রক্রিয়া দ্বারা সজ্জিত যা তাপীয় প্রসারণ এবং পাইপলাইনের সংকোচনের কারণে সৃষ্ট স্থানচ্যুতির ক্ষতিপূরণের জন্য একটি নির্দিষ্ট সীমার মধ্যে অবাধে প্রসারিত এবং সংকোচন করতে পারে:

● সম্প্রসারণ/সংকোচন পরিসীমা নামমাত্র ব্যাসের সাথে পরিবর্তিত হয়

● কার্যকরীভাবে ফ্ল্যাঞ্জ সংযোগের চাপ কমায়

● সামগ্রিক সিস্টেম নিরাপত্তা বাড়ায়

এই নকশাটি গরম করার পাইপ নেটওয়ার্ক, দীর্ঘ-দূরত্বের ট্রান্সমিশন পাইপলাইন এবং উল্লেখযোগ্য তাপমাত্রার ওঠানামা সহ সিস্টেমের জন্য বিশেষভাবে গুরুত্বপূর্ণ।

4. ওয়ার্ম গিয়ার ড্রাইভ প্রক্রিয়া

ভালভ একটি ওয়ার্ম গিয়ার ড্রাইভ ইউনিট সহ স্ট্যান্ডার্ড আসে, অপারেশনের জন্য একটি হ্যান্ডহুইলের সাথে যুক্ত, নিম্নলিখিত বৈশিষ্ট্যগুলি অফার করে:

● অনায়াসে খোলা এবং বন্ধ করার জন্য বড় ট্রান্সমিশন অনুপাত

● সুনির্দিষ্ট প্রবাহ নিয়ন্ত্রণ সমর্থন করে

● স্থিতিশীল অপারেশন জন্য উচ্চতর স্ব-লকিং কর্মক্ষমতা

বড়-ব্যাস বা উচ্চ-চাপের অ্যাপ্লিকেশনগুলিতে, ওয়ার্ম গিয়ার ড্রাইভ কার্যকরভাবে অপারেশনাল লোড কমাতে পারে এবং সাইটের অপারেশনাল নিরাপত্তা উন্নত করতে পারে।

মূল পণ্য বৈশিষ্ট্য

● সমস্ত- স্থিতিশীল জারা প্রতিরোধের জন্য স্টেইনলেস স্টীল গঠন

● ট্রিপল-অফসেট ডিজাইন কম খোলার/ক্লোজিং টর্ক এবং সর্বনিম্ন পরিধান নিশ্চিত করে

● মেটাল হার্ড-সীল উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ মিডিয়ার জন্য উপযুক্ত

● অন্তর্নির্মিত ভালভ শরীরের টেলিস্কোপিক ক্ষতিপূরণ ফাংশন পাইপলাইন চাপ কমায়

● ফ্ল্যাঞ্জ সংযোগ সুবিধাজনক ইনস্টলেশন এবং রক্ষণাবেক্ষণ সক্ষম করে

● ওয়ার্ম গিয়ার ড্রাইভ মসৃণ এবং নির্ভরযোগ্য অপারেশন সরবরাহ করে

স্টেইনলেস স্টিল টেলিস্কোপিক মেটাল-সিলড বাটারফ্লাই ভালভগুলি জটিল কাজের অবস্থার অধীনে সিলিং নির্ভরযোগ্যতা এবং কাঠামোগত স্থিতিশীলতার ভারসাম্য বজায় রাখে, এটি দীর্ঘমেয়াদী ক্রমাগত অপারেশন সিস্টেমের জন্য আদর্শ করে তোলে।

সাধারণ অ্যাপ্লিকেশন

প্রযুক্তিগত পরামিতি

উপাদান কনফিগারেশন বিবরণ

নির্বাচন এবং ব্যবহার সুপারিশ

স্টেইনলেস স্টিল টেলিস্কোপিক মেটাল-সিলড বাটারফ্লাই ভালভ নির্বাচন করার সময়, নিম্নলিখিত মূল বিষয়গুলিতে ফোকাস করুন:

1.মাঝারি বৈশিষ্ট্য: মাঝারি ক্ষয়কারীতা এবং কণা বিষয়বস্তুর উপর ভিত্তি করে সংশ্লিষ্ট স্টেইনলেস স্টীল এবং সিলিং উপকরণ নির্বাচন করুন।

2.চাপ এবং তাপমাত্রা: নকশার চাপের সাথে মেলে এবং পর্যাপ্ত নিরাপত্তা মার্জিন সংরক্ষণ করুন।

3. পাইপলাইন স্থানচ্যুতি: ভালভের টেলিস্কোপিক ক্ষতিপূরণ পরিসীমা পাইপলাইনের প্রকৃত অক্ষীয় স্থানচ্যুতিকে ছাড়িয়ে গেছে তা নিশ্চিত করুন।

4. ফ্ল্যাঞ্জ স্ট্যান্ডার্ডস: অন-সাইট পাইপলাইন ফ্ল্যাঞ্জ স্ট্যান্ডার্ডের সাথে সামঞ্জস্যতা যাচাই করুন।

5. অপারেশন পদ্ধতি: বড়-ব্যাস বা উচ্চ-চাপ প্রয়োগের জন্য, উচ্চ ট্রান্সমিশন অনুপাত সহ ওয়ার্ম গিয়ার মেকানিজমকে অগ্রাধিকার দিন।

সারাংশ

সিলিং কর্মক্ষমতা, স্থানচ্যুতি ক্ষতিপূরণ, এবং একটি একক ভালভ ইউনিটে কর্মক্ষম স্থিতিশীলতা একত্রিত করে, এই পণ্য সিরিজটি সিস্টেম আনুষাঙ্গিক সংখ্যা হ্রাস করে এবং পাইপলাইন সিস্টেমের সামগ্রিক নির্ভরযোগ্যতা উন্নত করে।

মাঝারি-উচ্চ চাপ, উচ্চ তাপমাত্রা, এবং উল্লেখযোগ্য পাইপলাইন স্থানচ্যুতি জড়িত শিল্প পরিস্থিতিতে, স্টেইনলেস স্টিল টেলিস্কোপিক মেটাল-সিলড বাটারফ্লাই ভালভগুলি দীর্ঘমেয়াদী স্থিতিশীল অপারেশন বজায় রাখে, রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি কম করে এবং দীর্ঘমেয়াদী ব্যবহারের জন্য উপযুক্ত এবং ইঞ্জিনিয়ারিং প্রকল্পগুলিতে বড় আকারের স্থাপনার জন্য উপযুক্ত।
