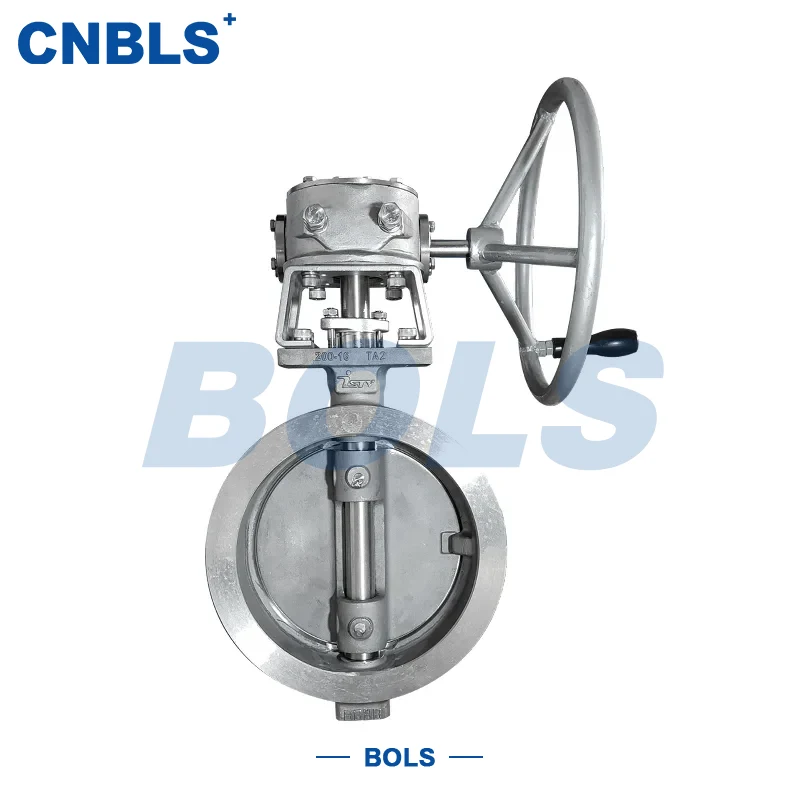

ম্যানুয়াল স্টেইনলেস স্টীল ফ্ল্যাঞ্জ-টাইপ মেটাল হার্ড সিল বাটারফ্লাই ভালভ

ম্যানুয়াল স্টেইনলেস স্টীল ফ্ল্যাঞ্জ-টাইপ মেটাল হার্ড সিল বাটারফ্লাই ভালভগুলি অন-অফ এবং কঠোর শিল্প অবস্থার জন্য উপযুক্ত কন্ট্রোল ভালভ। চাপ-বহনকারী এবং মিডিয়া-যোগাযোগ উপাদানগুলির জন্য প্রাথমিকভাবে স্টেইনলেস স্টীল থেকে নির্মিত, এটি একটি ট্রিপল-অফসেট নকশা এবং ধাতব হার্ড-সিল কাঠামো বৈশিষ্ট্যযুক্ত। ভালভ ম্যানুয়ালি চালিত হয় ডিস্ক ঘোরানোর জন্য, নির্ভরযোগ্য শাটঅফ এবং পাইপলাইন মিডিয়ার থ্রটলিং প্রদান করে। এর ভাল-প্রমাণিত কাঠামো এবং অপ্টিমাইজড বল বিতরণ উচ্চ তাপমাত্রা, উচ্চ চাপ এবং ক্ষয়কারী পরিবেশে স্থিতিশীল কর্মক্ষমতা নিশ্চিত করে। আন্তর্জাতিক বাজারে, এই পণ্যটিকে সাধারণত একটি ম্যানুয়াল স্টেইনলেস স্টীল ফ্ল্যাঞ্জ-টাইপ ধাতু হার্ড সিল প্রজাপতি ভালভ হিসাবে উল্লেখ করা হয় এবং পেট্রোকেমিক্যাল, পাওয়ার এবং ধাতুবিদ্যা পদ্ধতিতে ব্যাপকভাবে ব্যবহৃত হয়।

কাঠামোগত বৈশিষ্ট্য এবং কাজের নীতি

ম্যানুয়াল স্টেইনলেস স্টিল ফ্ল্যাঞ্জ-টাইপ মেটাল হার্ড সীল বাটারফ্লাই ভালভগুলি একটি ক্লাসিক ট্রিপল-অফসেট ডিজাইন গ্রহণ করে, যা খোলার এবং বন্ধ করার সময় ডিস্ককে ধীরে ধীরে আসন থেকে বিচ্ছিন্ন হতে দেয়, উল্লেখযোগ্যভাবে ঘর্ষণ এবং পরিধান হ্রাস করে। ধাতব হার্ড-সিল স্টেইনলেস স্টীল বা খাদ উপকরণ দিয়ে তৈরি, এবং উচ্চ-তাপমাত্রা এবং উচ্চ-চাপের অবস্থার মধ্যেও চমৎকার সিলিং কার্যকারিতা বজায় রাখতে স্টেলাইট বা নিকেল-ভিত্তিক খাদ ওভারলে ঢালাই দিয়ে সিলিং মুখকে শক্তিশালী করা যেতে পারে। ফ্ল্যাঞ্জের শেষ মুখটি GB বা ANSI মান অনুযায়ী মেশিন করা হয়, ইনস্টলেশনের সময় ভাল সারিবদ্ধতা নিশ্চিত করে এবং সাইটে রক্ষণাবেক্ষণের সুবিধা দেয়। এই ধরনের ম্যানুয়াল স্টেইনলেস স্টীল ফ্ল্যাঞ্জ-টাইপ মেটাল হার্ড সিল বাটারফ্লাই ভালভ একটি হ্যান্ডহুইল বা লিভারের মাধ্যমে চালিত হয়, যা সহজবোধ্য কাঠামো এবং উচ্চ নির্ভরযোগ্যতা প্রদান করে।

মূল পণ্য বৈশিষ্ট্য

• অল-স্টেইনলেস স্টীল নির্মাণ চমৎকার জারা এবং অক্সিডেশন প্রতিরোধের প্রদান করে

• উচ্চ তাপমাত্রা, উচ্চ চাপ, এবং ঘষিয়া তুলিয়া ফেলিতে সক্ষম মিডিয়া জন্য উপযুক্ত ধাতু হার্ড-সীল নকশা

• ট্রিপল-অফসেট কাঠামো অপারেটিং টর্ক হ্রাস করে এবং পরিষেবা জীবন প্রসারিত করে

• ফ্ল্যাঞ্জ সংযোগ বিভিন্ন পাইপিং সিস্টেমের সাথে স্থিতিশীল ইনস্টলেশন এবং সামঞ্জস্যতা নিশ্চিত করে

• ম্যানুয়াল অপারেশন সহজ রক্ষণাবেক্ষণ এবং নিয়ন্ত্রিত অপারেশন সক্ষম করে

সাধারণ অ্যাপ্লিকেশন

ম্যানুয়াল স্টেইনলেস স্টীল ফ্ল্যাঞ্জ-টাইপ মেটাল হার্ড সীল বাটারফ্লাই ভালভগুলি পেট্রোকেমিক্যাল প্ল্যান্টে উচ্চ-তাপমাত্রার মাঝারি পাইপলাইন, বিদ্যুৎ শিল্পে বাষ্প সিস্টেম, ধাতুবিদ্যায় ফ্লু গ্যাস এবং ডাস্ট পাইপলাইন এবং জল চিকিত্সা এবং কাগজ তৈরির শিল্পে ক্ষয়কারী মাঝারি সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়। এই চাহিদাপূর্ণ পরিবেশে, ম্যানুয়াল স্টেইনলেস স্টীল ফ্ল্যাঞ্জ-টাইপ ধাতু হার্ড সীল প্রজাপতি ভালভ ঘন ঘন তাপমাত্রা পরিবর্তন এবং জটিল মিডিয়া অবস্থা সত্ত্বেও স্থিতিশীল অপারেশন বজায় রাখে।

প্রধান প্রযুক্তিগত পরামিতি

• নামমাত্র ব্যাস: DN50–DN600 (NPS 2"–24")

• প্রেসার রেটিং: PN10/16/25/40, ক্লাস 150/300/600

• সংযোগ: ফ্ল্যাঞ্জ (GB/T 9113 / ANSI B16.5 RF)

• অপারেশন: ম্যানুয়াল (হ্যান্ডহুইল/লিভার)

• তাপমাত্রা পরিসীমা: -46℃ ～ 550℃

• লিকেজ ক্লাস: ক্লাস V (API 609)

• গঠন: ট্রিপল-অফসেট ধাতু হার্ড-সীল

উপাদান কনফিগারেশন

ভালভ বডি এবং ডিস্ক 304, 316, 304L, 316L, বা 2205 ডুপ্লেক্স স্টেইনলেস স্টিলের বিভিন্ন জারা প্রতিরোধের প্রয়োজনীয়তা মেটাতে পারে। ভালভ স্টেম সাধারণত নকল স্টেইনলেস স্টিল বা ডুপ্লেক্স স্টিল দিয়ে তৈরি করা হয় শক্তি এবং দৃঢ়তার ভারসাম্যের জন্য। সিট এবং সিলিং মুখ অপারেটিং অবস্থার উপর ভিত্তি করে নির্বাচন করা হয় এবং নির্ভরযোগ্য ধাতু সিলিং নিশ্চিত করতে স্টেইনলেস স্টীল, স্টেলাইট বা নিকেল-ভিত্তিক খাদ হতে পারে।

নির্বাচন এবং ব্যবহারের সুপারিশ

একটি ভালভ নির্বাচন করার সময়, মাঝারি বৈশিষ্ট্য, নকশা চাপ এবং তাপমাত্রার মতো বিষয়গুলি সাবধানে বিবেচনা করা উচিত এবং ফ্ল্যাঞ্জের মান বিদ্যমান পাইপিং সিস্টেমের সাথে মেলে। বড়-ব্যাস বা উচ্চ-চাপ প্রয়োগের জন্য, ম্যানুয়াল অপারেটিং টর্কের মূল্যায়ন করা উচিত এবং একটি ঘূর্ণন সঁচারক বল-হ্রাস করার পদ্ধতির প্রয়োজন হতে পারে। সঠিক ইনস্টলেশন এবং নিয়মিত রক্ষণাবেক্ষণ কার্যকরভাবে ম্যানুয়াল স্টেইনলেস স্টীল ফ্ল্যাঞ্জ-টাইপ মেটাল হার্ড সিল প্রজাপতি ভালভের পরিষেবা জীবনকে প্রসারিত করবে।

রক্ষণাবেক্ষণ এবং অপারেশন ব্যবস্থাপনা

এটি ব্যাপক অপারেশন এবং রক্ষণাবেক্ষণ রেকর্ড স্থাপন করার জন্য সুপারিশ করা হয়, এবং নিয়মিতভাবে ফ্ল্যাঞ্জ সংযোগ, স্টাফিং বাক্স এবং সিলিং পৃষ্ঠতল পরিদর্শন করা হয়। উচ্চ-তাপমাত্রা বা ক্ষয়কারী পরিবেশে, দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করতে এবং সিস্টেম সুরক্ষার জন্য নির্ভরযোগ্য সুরক্ষা প্রদানের জন্য বর্ধিত তৈলাক্তকরণ এবং ক্ষয়-বিরোধী ব্যবস্থা প্রয়োগ করা উচিত।
