আমেরিকান স্ট্যান্ডার্ড স্টেইনলেস স্টীল গেট ভালভ

সংজ্ঞা

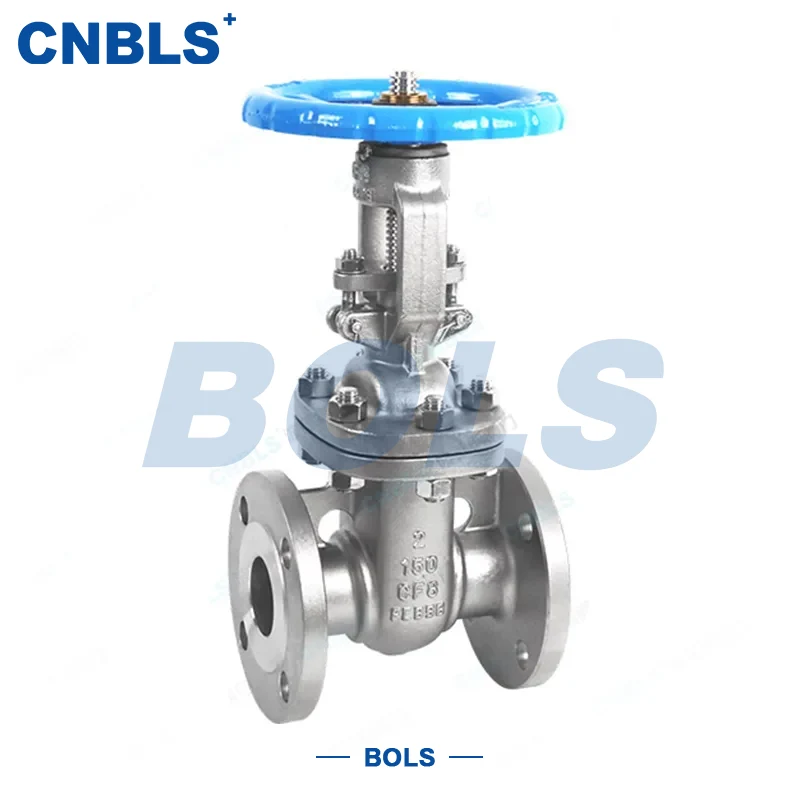

Z41H স্টেইনলেস স্টীল আমেরিকান স্ট্যান্ডার্ড গেট ভালভ হল একটি ম্যানুয়াল শাট-অফ ভালভ যা API 600 এবং অন্যান্য আমেরিকান মানগুলির সাথে কঠোরভাবে ডিজাইন করা হয়েছে। এটি ফ্ল্যাঞ্জযুক্ত সংযোগ, বাইরের স্ক্রু এবং জোয়াল, একক কীলক ডিস্ক কাঠামো এবং ধাতব হার্ড সিল ডিজাইন গ্রহণ করে। একটি হ্যান্ডহুইল দ্বারা চালিত, পাইপলাইন মিডিয়ার অন-অফকে সঠিকভাবে নিয়ন্ত্রণ করতে গেট ডিস্কটি প্রবাহের দিকে উল্লম্বভাবে চলে যায়।

ভালভ বডি 304 বা 316 স্টেইনলেস স্টিল দিয়ে তৈরি, আমেরিকান স্ট্যান্ডার্ড প্রেসার রেটিং এবং ফ্ল্যাঞ্জের মাত্রার সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ। নির্ভরযোগ্য সিলিং এবং স্থিতিশীল কাঠামোর বৈশিষ্ট্যযুক্ত, এটি পেট্রোলিয়াম, রাসায়নিক, শক্তি এবং অন্যান্য শিল্পে মাঝারি এবং উচ্চ-চাপের কাজের পরিস্থিতিতে ব্যাপকভাবে ব্যবহৃত হয়, বিশেষত জল, বাষ্প, তেল এবং মাঝারি-আলো ক্ষয়কারী মিডিয়ার পরিবহন ব্যবস্থার জন্য উপযুক্ত।

প্রমিত নকশা এবং চমৎকার সামঞ্জস্যের সাথে, আমেরিকান স্ট্যান্ডার্ড স্টেইনলেস স্টীল গেট ভালভগুলি অতিরিক্ত পরিবর্তন ছাড়াই আমেরিকান স্ট্যান্ডার্ড পাইপলাইনের সাথে সরাসরি সংযুক্ত হতে পারে, যা ইনস্টলেশন এবং রক্ষণাবেক্ষণের খরচ অনেক কমিয়ে দেয়।

মূল প্রযুক্তিগত পরামিতি

মডেল ব্যাখ্যা

মডেল Z41H-এ প্রতিটি অক্ষর এবং সংখ্যার অর্থ ক্রেতাদের দ্রুত স্পেসিফিকেশন সনাক্ত করার জন্য পরিষ্কার:

● Z: গেট ভালভ, পাইপলাইন অন-অফ কন্ট্রোলের জন্য প্রধান ভালভ প্রকার হিসাবে সংজ্ঞায়িত, আমেরিকান স্ট্যান্ডার্ড অবস্থার জন্য উপযুক্ত।

● 4: ফ্ল্যাঞ্জযুক্ত সংযোগ, দৃঢ় সংযোগ সহ ASME B16.5 / ASME B16.47 এর সাথে সামঞ্জস্যপূর্ণ।

● 1: বাইরের স্ক্রু এবং জোয়াল, একক ওয়েজ ডিস্ক, মসৃণ অপারেশন, অবস্থা পর্যবেক্ষণ করা এবং বজায় রাখা সহজ।

● H: সীট ফেস হার্ড অ্যালয় দিয়ে ওভারলেড, পরিধান প্রতিরোধের হাইলাইট, ক্ষয় প্রতিরোধের এবং নির্ভরযোগ্য সিলিং।

মূল বৈশিষ্ট্য

● কাঠামো: বাইরের স্ক্রু এবং জোয়াল, অনমনীয় ওয়েজ ডিস্ক, স্থিতিশীল কাঠামো, জ্যামিং ছাড়াই মসৃণ উত্তোলন।

● সংযোগ: আমেরিকান স্ট্যান্ডার্ড ফ্ল্যাঞ্জড সংযোগ (ASME B16.5 / ASME B16.47), RF এবং RTJ উপলব্ধ।

● সীল: হার্ড অ্যালয় ওভারলে সহ মেটাল হার্ড সীল, শূন্য ফুটো, API 600 পূরণ করে।

● অ্যাকচুয়েশন: অটোমেশনের জন্য ম্যানুয়াল (স্ট্যান্ডার্ড), বৈদ্যুতিক বা বায়ুসংক্রান্ত (ঐচ্ছিক)।

● উপাদান: 304 / 316 স্টেইনলেস স্টীল, চমৎকার জারা প্রতিরোধের.

● চাপ: মাঝারি এবং উচ্চ চাপ পরিষেবার জন্য ক্লাস 150 / 300 / 600 / 900।

● আকার: NPS ½"–NPS 36" (DN15–DN900), স্ট্যান্ডার্ড রেঞ্জ DN15–DN600।

উপাদান উপাদান

● ভালভ বডি / বনেট: 304 (ASTM A351 CF8), 316 (ASTM A351 CF8M) স্টেইনলেস স্টিল।

● সিল ফেস: স্টেলাইট ওভারলে সহ স্টেইনলেস স্টীল, পরিধান-প্রতিরোধী এবং উচ্চ-তাপমাত্রা প্রতিরোধী।

● ভালভ স্টেম: 304/316 স্টেইনলেস স্টীল, উচ্চ শক্তির জন্য নিভানো এবং নাইট্রাইডেড।

● ডিস্ক: শক্ত খাদ ওভারলে সহ স্টেইনলেস স্টীল সাবস্ট্রেট, শক্ত এবং পরিধান-প্রতিরোধী।

● গ্ল্যান্ড প্যাকিং: নমনীয় গ্রাফাইট + PTFE, উচ্চ তাপমাত্রা এবং জারা প্রতিরোধী।

● হ্যান্ডহুইল: আবরণ সহ কার্বন ইস্পাত; ক্ষয়কারী পরিষেবার জন্য স্টেইনলেস স্টীল উপলব্ধ।

ডিজাইন ও ম্যানুফ্যাকচারিং স্ট্যান্ডার্ড

● গেট ভালভ ডিজাইন: API 600

● মুখোমুখি: ASME B16.10

● ফ্ল্যাঞ্জের মাত্রা: ASME B16.5, ASME B16.47

● চাপ-তাপমাত্রা রেটিং: ASME B16.34

● পরিদর্শন ও পরীক্ষা: API 598

নির্বাচন এবং ইনস্টলেশন পয়েন্ট

নির্বাচন পয়েন্ট

● শক্তিশালী ক্ষয়কারী / ক্লোরাইড মিডিয়ার জন্য 316, সাধারণ ক্ষয়ের জন্য 304 চয়ন করুন৷

● চাপ ক্লাস সঠিকভাবে মেলে; ক্লাস 300 এবং তার বেশির জন্য প্রাচীরের বেধ পরীক্ষা করুন।

● ছোট / কম ফ্রিকোয়েন্সি পাইপলাইনের জন্য ম্যানুয়াল; বৈদ্যুতিক / অটোমেশন জন্য বায়ুসংক্রান্ত.

● আমেরিকান পাইপলাইনের সাথে সরাসরি মিলের জন্য ASME মান মাপ ব্যবহার করুন।

ইনস্টলেশন পয়েন্ট

● স্টেম উত্তোলন এবং হ্যান্ডহুইল অপারেশনের জন্য পর্যাপ্ত জায়গা সংরক্ষণ করুন।

● ASME স্পেসিফিকেশন অনুসারে ফ্ল্যাঞ্জ বোল্টগুলিকে প্রতিসম এবং সমানভাবে শক্ত করুন।

● ইনস্টলেশনের আগে শেল এবং সীল পরীক্ষা পরিচালনা করুন।

● ইনস্টলেশনের আগে পাইপলাইনে অমেধ্য, ওয়েল্ডিং স্ল্যাগ এবং তেল পরিষ্কার করুন।

পণ্যের সুবিধার সারাংশ

Z41H আমেরিকান স্ট্যান্ডার্ড স্টেইনলেস স্টীল গেট ভালভ কঠোরভাবে API 600 এবং অন্যান্য আমেরিকান মান অনুযায়ী তৈরি করা হয়, পেট্রোলিয়াম, রাসায়নিক, শক্তি এবং অন্যান্য শিল্পে মাঝারি এবং উচ্চ-চাপ প্রয়োগের জন্য ডিজাইন করা হয়েছে।

উচ্চ-মানের স্টেইনলেস স্টীল এবং ধাতব হার্ড সীল কাঠামোর সাথে, ভালভগুলি নির্ভরযোগ্য সিলিং, সহজ অপারেশন এবং দীর্ঘ পরিষেবা জীবন প্রদান করে। তারা আমেরিকান স্ট্যান্ডার্ড প্রেসার রেটিং এবং ফ্ল্যাঞ্জের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ, পরিবর্তন ছাড়াই সরাসরি পাইপলাইন সংযোগ সক্ষম করে।

সম্পূর্ণ স্পেসিফিকেশন, নমনীয় অ্যাকচুয়েশন এবং ঐচ্ছিক উপকরণ সমন্বিত, তারা কার্যকরভাবে ব্যথা পয়েন্ট যেমন দুর্বল সামঞ্জস্য, অপর্যাপ্ত সিলিং এবং সংক্ষিপ্ত পরিষেবা জীবন সমাধান করে। এটি আমেরিকান স্ট্যান্ডার্ড পাইপলাইন সিস্টেমে অন-অফ কন্ট্রোলের জন্য একটি নির্ভরযোগ্য সমাধান।
