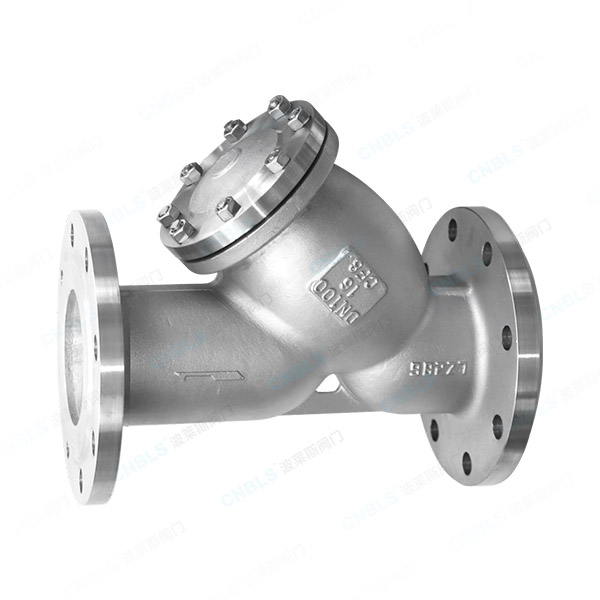

Y-টাইপ ছাঁকনি

বোলাইসি ওয়াই-টাইপ স্ট্রেইনারগুলি আমাদের পেশাদার কারখানায় প্রমিত উত্পাদনের অধীনে নির্মিত প্রাক-পাইপলাইন অশুদ্ধতা পরিস্রাবণ সরঞ্জাম। একটি কোণযুক্ত Y-আকৃতির নকশার বৈশিষ্ট্যযুক্ত, ছাঁকনি কম তরল প্রতিরোধের সরবরাহ করে এবং সহজে বিচ্ছিন্নকরণ এবং ব্লোডাউন সক্ষম করে। এর অপসারণযোগ্য অভ্যন্তরীণ স্ক্রিন ফাঁদ মরিচা, পলি, ঢালাই স্ল্যাগ এবং দানাদার দূষক, ভালভ, পাম্প এবং যন্ত্রগুলিকে ঘর্ষণ এবং অবরোধের বিরুদ্ধে রক্ষা করে। সরাসরি বিদেশী বাণিজ্য প্রস্তুতকারক হিসাবে, আমরা তিনটি কঠোর গুণমান পরিদর্শন পদ্ধতি বাস্তবায়ন করি: কাঁচামালের ত্রুটি সনাক্তকরণ, হাইড্রোস্টিক প্রেসার পরীক্ষা এবং হাইড্রোস্ট্যান্স পরীক্ষা। আমাদের পণ্যগুলি বিশ্বব্যাপী শিল্প বাজারে ব্যাপকভাবে রপ্তানি করা হয় এবং জল সরবরাহ ও নিষ্কাশন, রাসায়নিক, তেল ও গ্যাস এবং HVAC পাইপিং সিস্টেমের জন্য প্রয়োজনীয় ফ্রন্টলাইন সুরক্ষা ফিটিং হিসাবে কাজ করে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

বোলাইসিওয়াই-টাইপ স্ট্রেইনারগুলি পাইপলাইনের জন্য প্রি-ফিল্টার ইউনিট হিসাবে কাজ করে, পলল এবং ওয়েল্ডিং স্ল্যাগের মতো কঠিন দূষিত পদার্থগুলিকে আটকে দেয় ডাউনস্ট্রিম পাম্প, ভালভ এবং যন্ত্রগুলিকে রক্ষা করতে। একাধিক শরীরের উপকরণ এবং নামমাত্র ব্যাসের মধ্যে উপলব্ধ, তারা জল, তেল, গ্যাস, বাষ্প এবং অন্যান্য মিডিয়ার সাথে সামঞ্জস্যপূর্ণ। অপসারণযোগ্য পর্দা পরিষ্কার এবং পুনরায় ব্যবহার করা যেতে পারে। নমনীয় ইনস্টলেশন বিকল্পগুলি সমন্বিত, প্রতিটি ইউনিট একাধিক কারখানা পরিদর্শনের মধ্য দিয়ে যায়। আমাদের পণ্যগুলি 12 মাসের পূর্ণ-ইউনিট ওয়ারেন্টি সহ বিশ্বব্যাপী বিক্রি হয় এবং অনুরোধের ভিত্তিতে কাস্টমাইজড স্পেসিফিকেশন পাওয়া যায়।

পণ্যের সংজ্ঞা

একটি Y-টাইপ ছাঁকনি হল একটি যান্ত্রিক পরিশোধন ফিটিং যা তরল পাইপলাইনের সামনের প্রান্তে ইনস্টল করা হয়, যার নামকরণ করা হয়েছে এর কোণযুক্ত Y- আকৃতির ভালভ বডি স্ট্রাকচারের নামে। যখন মাধ্যমটি ভালভ বডির মধ্য দিয়ে প্রবাহিত হয়, তখন অন্তর্নির্মিত নির্ভুল পর্দা তরলে থাকা কঠিন কণার অমেধ্যকে বাধা দেয়, যা পরিষ্কার মাঝারিটিকে ডাউনস্ট্রিম সরঞ্জামের দিকে প্রবাহিত করতে দেয়। ওয়াই-টাইপ স্ট্রেইনার জল, তেল, গ্যাস এবং অন্যান্য মিডিয়ার সাথে সামঞ্জস্যপূর্ণ। স্ট্যান্ডার্ড মেশ স্পেসিফিকেশন নিম্নরূপ: জল পরিষেবার জন্য 18-30 জাল, গ্যাস পরিষেবার জন্য 10-100 জাল এবং তেল পরিষেবার জন্য 100-480 জাল৷ স্ক্রীন কার্টিজটি পরিষ্কারের জন্য সরানো যেতে পারে এবং বারবার পুনরায় ব্যবহার করা যেতে পারে। এই পণ্যটি প্রবাহের হার বা মাধ্যমের চাপ পরিবর্তন না করে শুধুমাত্র পাইপলাইনের অমেধ্যগুলির প্রাক-পরিস্রাবণ সঞ্চালন করে। এটি গেট ভালভ, বল ভালভ, গ্লোব ভালভ, জল পাম্প, তাপ এক্সচেঞ্জার এবং ফ্লোমিটারের সাথে মিলিত হতে পারে। এটি উৎসে পাইপলাইন সরঞ্জামের ঘর্ষণ, অবরোধ এবং অপরিকল্পিত শাটডাউন হ্রাস করে, উল্লেখযোগ্যভাবে সরঞ্জাম রক্ষণাবেক্ষণ এবং প্রতিস্থাপনের খরচ কমায়।

প্রযুক্তিগত বিশেষ উল্লেখ

1.ব্র্যান্ড:বোলাইসি

2. মডেল: GL41H/W-16C/P

3. নামমাত্র ব্যাস: DN15 ~ DN300

4. ভালভ বডি মেটেরিয়াল: WCB ঢালাই কার্বন স্টিল / 304 স্টেইনলেস স্টিল / 316 স্টেইনলেস স্টীল

5. প্রেসার ক্লাস: PN10, PN16, PN25, PN40

6. সংযোগের ধরন: ফ্ল্যাঞ্জযুক্ত সংযোগ

7. স্ক্রিন উপাদান: 304 / 316 স্টেইনলেস স্টীল তারের জাল

8. স্ক্রীনের পরিস্রাবণ নির্ভুলতা: স্ট্যান্ডার্ড 40 / 60 / 80 / 100 জাল (কাস্টমাইজযোগ্য)

9.প্রযোজ্য মিডিয়া: ট্যাপের জল, নর্দমা, তেল পণ্য, প্রাকৃতিক গ্যাস, বাষ্প ইত্যাদি।

10. অপারেটিং তাপমাত্রা: ঢালাই ইস্পাত সংস্করণ ≤ 350°C; স্টেইনলেস স্টীল সংস্করণ ≤ 280 ° সে

11. তরল প্রবাহের দিক: একমুখী সোজা মাধ্যমে

12. ইনস্টলেশনের প্রয়োজনীয়তা: অনুভূমিক এবং উল্লম্ব উভয় পাইপলাইনের জন্য উপযুক্ত; পর্দা বাটি নিচের দিকে মুখ করা হবে.

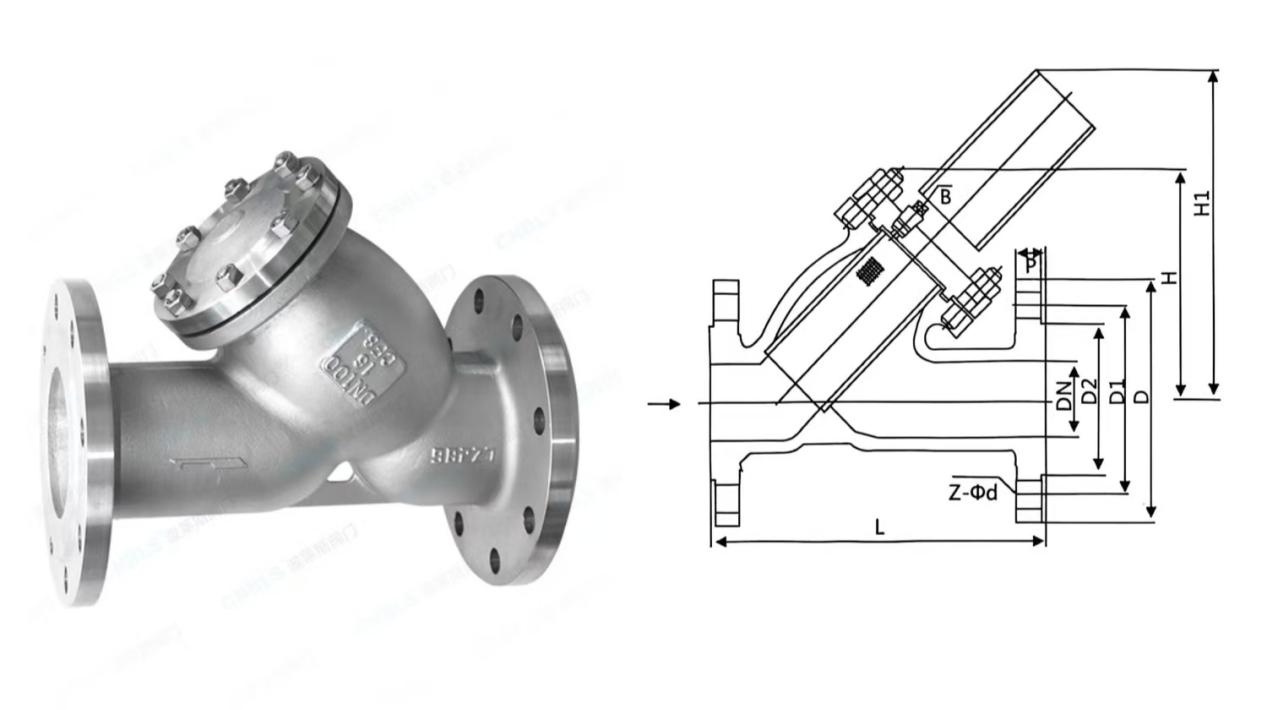

পণ্য অঙ্কন এবং প্রযুক্তিগত পরামিতি

Y-type strainer

PN(MPa)	DN(মিমি)	L(মিমি)	D(মিমি)	D1(মিমি)	D2(মিমি)	b(mm)	Z-Φd	H(মিমি)
1.6	15	130	95	65	45	14-2	4-Φ14	60
	20	145	105	75	55	14-2	4-Φ14	70
	25	150	115	85	65	14-2	4-Φ14	70
	32	180	135	100	78	16-2	4-Φ18	75
	40	200	145	110	85	16-3	4-Φ18	90
	50	220	160	125	100	16-3	4-Φ18	105
	65	250	180	145	120	18-3	4-Φ18	150
	80	280	195	160	135	20-3	8-Φ18	175
	100	300	215	180	155	20-3	8-Φ18	200
	125	350	245	210	185	22-3	8-Φ18	205
	150	380	280	240	210	24-3	8-Φ23	260
	200	480	335	295	265	26-3	12-Φ23	300
	250	550	405	355	320	30-3	12-Φ25	380
	300	610	460	410	375	30-4	12-Φ25	410

ওয়্যারেন্টি সময়কাল এবং রিটার্ন / এক্সচেঞ্জ বিক্রয়োত্তর প্রবিধান

1. ওয়ারেন্টি মেয়াদ

সববোলাইসিওয়াই-টাইপ স্ট্রেইনার 12-মাসের ফুল-ইউনিট ওয়ারেন্টি সহ আসে যা পণ্য আমাদের কারখানা ছেড়ে যাওয়ার তারিখ থেকে শুরু করে। ওয়্যারেন্টি কভারেজ: ভালভ বডিতে পিনহোল ঢালাই, ফ্ল্যাঞ্জ লিকেজ, আসল পর্দার ক্ষতি এবং উত্পাদন প্রক্রিয়ার ত্রুটিগুলি সহ কারখানা থেকে উদ্ভূত মানের ত্রুটি। ওয়্যারেন্টি কভারেজ থেকে বর্জন: অননুমোদিত বিচ্ছিন্নকরণ এবং সমাবেশের কারণে ক্ষতি, অত্যধিক মাঝারি ক্ষয়, শক্ত দানাদার বস্তুর প্রভাব, অনিয়মিত ব্লোডাউনের কারণে স্ক্রীন আটকে যাওয়া এবং বিকৃতি এবং রেট করা চাপ বা তাপমাত্রা সীমার বাইরে অপারেশন।

2. রিটার্ন এবং বিনিময় নিয়ম

1. প্রাপ্তি বা কারখানার মানের ত্রুটির উপর ক্ষতিগ্রস্থ পণ্য: গ্রাহকদের প্রকৃত ফটো এবং ভিডিও প্রমাণ প্রদান করতে হবে। আমরা বিনামূল্যে প্রতিস্থাপন বা বিনামূল্যে মেরামতের পরিষেবা অফার করি।

2. গ্রাহকের দ্বারা একতরফাভাবে অর্ডার বাতিল করা / আকার, পরামিতি বা মানগুলির ভুল নির্বাচন: অপ্রস্তুত আদেশের জন্য, আংশিক উপাদান তরল ক্ষতি ফেরত থেকে কাটা হবে। সম্পূর্ণরূপে সমাপ্ত এবং পাঠানো আদেশ নিঃশর্ত রিটার্ন জন্য যোগ্য নয়.

3. গুণমান সমস্যা ছাড়াই ফেরত: পণ্য ব্যবহার স্ক্র্যাচ ছাড়া খোলা থাকা আবশ্যক. গ্রাহককে সমস্ত অন্তর্মুখী এবং বহির্মুখী আন্তর্জাতিক লজিস্টিক, কাস্টমস ক্লিয়ারেন্স এবং ট্যারিফ ফি, এবং রিটার্ন প্রক্রিয়াকরণের জন্য একটি প্রক্রিয়াকরণ ক্ষতি কাটতি বহন করতে হবে।

আবেদন ক্ষেত্র

1. পৌরসভার জল সরবরাহ এবং নিষ্কাশন প্রকল্পগুলি শহুরে প্রধান ট্যাপের জলের পাইপলাইন, স্যুয়ারেজ ট্রিটমেন্ট লাইন এবং সেকেন্ডারি জল সরবরাহ পাম্প হাউসগুলির জন্য প্রাক-পরিস্রাবণ। এটি জলের পাম্প, জলের মিটার এবং চাপ হ্রাসকারী ভালভগুলিকে রক্ষা করতে পলল এবং পাইপলাইনের মরিচা আটকায়।

2. তেল ও গ্যাস শিল্প অশোধিত তেল ট্রান্সমিশন পাইপলাইন, গ্যাসের চাপ নিয়ন্ত্রণকারী স্টেশন এবং গ্যাস ফিলিং স্টেশন পাইপিং। এটি চাপ নিয়ন্ত্রক এবং ফ্লো মিটারের জ্যামিং এবং ত্রুটি রোধ করতে ঢালাইয়ের স্ল্যাগ এবং ধাতব ধ্বংসাবশেষ ফিল্টার করে।

3. রাসায়নিক উত্পাদন লাইন তাপ স্থানান্তর তেল পাইপলাইন, দুর্বল অ্যাসিড এবং দুর্বল ক্ষার বিতরণ লাইন এবং চুল্লি প্রচলন পাইপিং. এটি ভালভ এবং হিট এক্সচেঞ্জারের পরিষেবা জীবন বাড়ানোর জন্য মাধ্যমের মধ্যে স্ফটিক কণা ফিল্টার করে।

4. পাওয়ার প্ল্যান্ট এবং হিটিং এইচভিএসি সিস্টেম বয়লার ফিডওয়াটার পাইপলাইন, উচ্চ-তাপমাত্রা বাষ্প নেটওয়ার্ক এবং সেন্ট্রাল এয়ার কন্ডিশনার সঞ্চালন জল সিস্টেম। তাপ বিনিময় টিউবগুলির বাধা এড়াতে এটি স্কেল এবং মরিচা দূষকগুলিকে সরিয়ে দেয়।

5. ধাতুবিদ্যা, পেপারমেকিং ও টেক্সটাইল ইন্ডাস্ট্রিজ কুলিং ওয়াটার সার্কুলেশন সিস্টেম এবং স্লারি ডেলিভারি পাইপলাইন। এটি রোলিং মিল, জলের পাম্প এবং নির্ভুল টেক্সটাইল কন্ট্রোল ভালভগুলিকে রক্ষা করার জন্য শক্ত কণা আটকে রাখে।

6. বিশুদ্ধ জলের সরঞ্জাম, জ্বালানী-চালিত বয়লার, পরিষ্কারের মেশিন এবং এয়ার কম্প্রেসারের বিদেশী বাণিজ্যিক সরঞ্জামের তরল পাইপিংয়ের জন্য সহায়তা। ইউরোপ, আমেরিকা এবং দক্ষিণ-পূর্ব এশিয়ার সরঞ্জাম প্রস্তুতকারকদের দ্বারা দীর্ঘমেয়াদী সমর্থনকারী ক্রয়।

কেন চয়ন করুনবোলাইসি ভালভস?

1. কোন মধ্যস্থতাকারী মার্কআপ ছাড়াই বিদেশী বাণিজ্যের জন্য উৎস কারখানা থেকে সরাসরি সরবরাহ আমরা স্বাধীন স্টেইনলেস স্টীল এবং কাস্ট স্টিল ফাউন্ড্রিগুলির পাশাপাশি মেশিনিং ওয়ার্কশপের মালিক, বিদেশী বাজারের জন্য তৈরি। আমরা বাল্ক অর্ডারের জন্য স্থিতিশীল লিড সময়ের গ্যারান্টি দিই।

2. অল-স্টেইনলেস স্টীল নির্ভুল স্ক্রীন, বারবার পরিষ্কার করার পর পুনরায় ব্যবহারযোগ্য উচ্চ তাপমাত্রা এবং সহজে বিচ্ছিন্ন করার সাথে ক্ষয় প্রতিরোধী। গ্রাহকদের দীর্ঘমেয়াদী অপারেটিং খরচ কমিয়ে, ব্যবহারযোগ্য জিনিসগুলি ঘন ঘন প্রতিস্থাপন না করে পরিষ্কার জল দিয়ে ধুয়ে ফেলার পরে এটি পুনরায় ইনস্টল করা যেতে পারে।

3. সমস্ত কাজের অবস্থার জন্য একাধিক উপাদান বিকল্প, জটিল বিদেশী অপারেটিং পরিবেশের সাথে সামঞ্জস্যপূর্ণ ঢালাই ইস্পাত উচ্চ-তাপমাত্রার বাষ্পের জন্য উপযুক্ত; 304 স্টেইনলেস স্টীল জল, তেল এবং গ্যাস মিডিয়া ফিট; 316 স্টেইনলেস স্টিল হালকা ক্ষয়কারী তরলগুলির জন্য কাজ করে। আমাদের পণ্য বিশ্বব্যাপী রাসায়নিক, তাপ এবং জল সরবরাহ এবং নিষ্কাশন প্রকল্পের বিভিন্ন অপারেটিং প্রয়োজনীয়তা পূরণ করে।

4. সামঞ্জস্যপূর্ণ রপ্তানি-গ্রেড মানের জন্য তিন-পদক্ষেপ কারখানা পরিদর্শন সমস্ত পণ্য কাঁচামাল PMI স্পেকট্রাম পরীক্ষা, ভালভ বডি হাইড্রোস্ট্যাটিক শক্তি পরীক্ষা এবং স্ক্রীন পরিস্রাবণ নির্ভুলতার নমুনা পরিদর্শন করে। একটি কারখানা পরিদর্শন শংসাপত্র প্রতিটি ইউনিটে সংযুক্ত করা হয়, আন্তর্জাতিক তরল সরঞ্জাম মান মেনে চলে।

5. বিস্তৃত বিদেশী বাণিজ্য বিক্রয়োত্তর সিস্টেম ডেডিকেটেড বিদেশী ট্রেড অ্যাকাউন্ট ম্যানেজাররা একের পর এক পরিষেবা প্রদান করে। খুচরা যন্ত্রাংশ ওয়ারেন্টি সময়ের মধ্যে ঘটতে থাকা কোনো ত্রুটির জন্য অবিলম্বে পাঠানো হবে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

প্রশ্ন 1: Y-টাইপ ছাঁকনি কি অনুভূমিকভাবে ইনস্টল করতে হবে? এটা উল্লম্ব পাইপলাইন ব্যবহার করা যেতে পারে?

উত্তর: এটি অনুভূমিক এবং উল্লম্ব পাইপলাইন উভয় ক্ষেত্রেই প্রযোজ্য। শুধু নিশ্চিত করুন যে ছত্রাকের পলল বাটিটি নিচের দিকে মুখ করে যাতে অপরিচ্ছন্নতা অবক্ষেপণ এবং নিয়মিত ব্লোডাউন সহজ হয়।

প্রশ্ন 2: কীভাবে পরিস্রাবণ নির্ভুলতা নির্বাচন করবেন? বিভিন্ন মিডিয়ার জন্য কি জাল আকার সুপারিশ করা হয়?

উত্তর: কলের জল এবং সাধারণ পয়ঃনিষ্কাশনের জন্য 40-60 জাল; তেল পণ্য এবং গ্যাসের জন্য 60-80 জাল; বিশুদ্ধ জল এবং নির্ভুল উপকরণ পাইপলাইনের জন্য 100-200 জাল। কাস্টম জাল মাপ অনুরোধের ভিত্তিতে উপলব্ধ.

Q3: 300°C উচ্চ-তাপমাত্রা বাষ্প পাইপলাইনের জন্য ঢালাই ইস্পাত বা স্টেইনলেস স্টিল মডেল?

A: WCB ঢালাই ইস্পাত Y-টাইপ স্ট্রেইনার হল 300°C বাষ্পের জন্য পছন্দের পছন্দ, যার সর্বোচ্চ তাপমাত্রা 350°C এর প্রতিরোধ ক্ষমতা। স্টেইনলেস স্টিলের সংস্করণগুলি 280 ডিগ্রি সেলসিয়াসের নীচে কাজের অবস্থার জন্য সুপারিশ করা হয়।

প্রশ্ন 4: আটকে থাকা পর্দা কীভাবে পরিষ্কার করবেন? আমার কি পাইপলাইন থেকে পুরো ইউনিটটি সরাতে হবে?

উত্তর: ভালভ বডি ফ্ল্যাঞ্জগুলিকে বিচ্ছিন্ন করার দরকার নেই। প্রথমে চাপ ছেড়ে দেওয়ার জন্য সামনের এবং পিছনের গেট ভালভগুলি বন্ধ করুন, তারপর নোংরা জল নিষ্কাশন করতে নীচের ব্লোডাউন প্লাগটি খুলুন৷ ফ্লাশিং এবং পরিষ্কার করার জন্য স্ক্রীনটি বের করতে উপরের প্রান্তের কভারটি আলগা করুন।

প্রশ্ন 5: এটি কি একটি স্বয়ংক্রিয় ব্লোডাউন ভালভের সাথে লাগানো যেতে পারে?

উঃ হ্যাঁ। সমস্ত মডেলের ব্লোডাউন পোর্ট স্ট্যান্ডার্ড সার্বজনীন থ্রেড গ্রহণ করে। ম্যানুয়াল বল ভালভ বা স্বয়ংক্রিয় টাইমিং ব্লোডাউন ভালভগুলি অনুপস্থিত স্বয়ংক্রিয় ব্লোডাউন উপলব্ধি করতে ইনস্টল করা যেতে পারে।

প্রশ্ন 6: একটি ক্ষয়প্রাপ্ত বা ক্ষতিগ্রস্থ স্ক্রিন কি ওয়ারেন্টি সময়ের মধ্যে বিনামূল্যে পুনরায় জারি করা যেতে পারে?

উত্তর: মূল উপাদান বা উত্পাদন ত্রুটির কারণে ক্ষতি হলে বিনামূল্যে প্রতিস্থাপন প্রদান করা হবে। যদি মাঝারি ক্লোরাইড আয়ন, অ্যাসিড বা ক্ষার ঘনত্বের কারণে ক্ষয় ক্ষতি হয়, তবে এটি ওয়ারেন্টির আওতায় পড়ে না, তবুও প্রতিস্থাপন স্ক্রিনগুলি খরচ মূল্যে সরবরাহ করা যেতে পারে।
