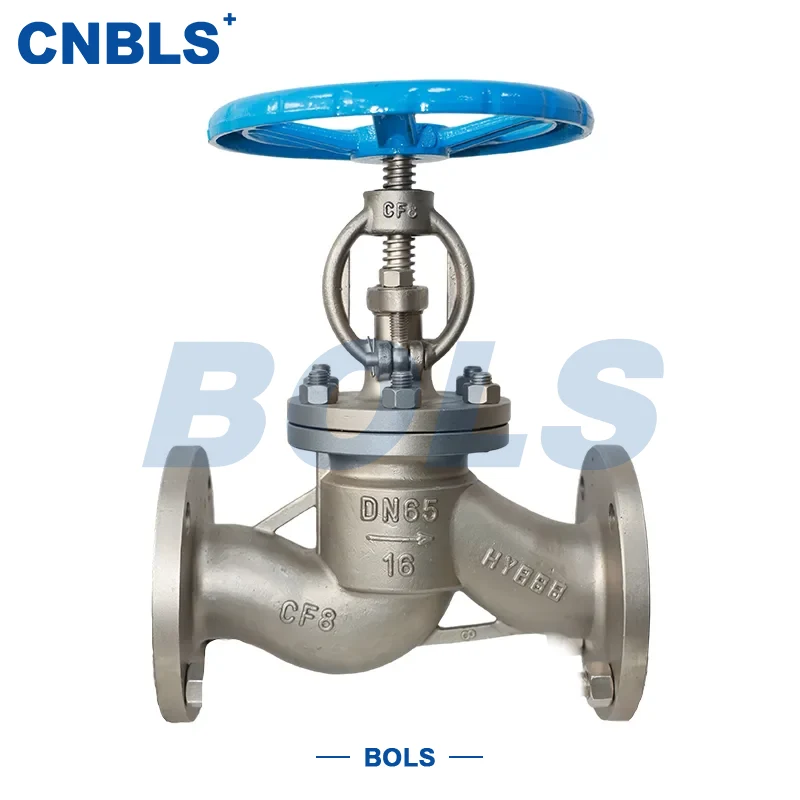

স্টেইনলেস স্টীল নকল ইস্পাত ফ্ল্যাঞ্জ গ্লোব ভালভ

স্টেইনলেস স্টীল নকল ইস্পাত ফ্ল্যাঞ্জ গ্লোব ভালভগুলি অবিচ্ছেদ্য ফোরজিং প্রযুক্তির সাথে তৈরি করা হয় এবং উচ্চ-শক্তির শাট-অফ এবং নিয়ন্ত্রণকারী ভালভের অন্তর্গত। মূল কাঠামো স্টেইনলেস স্টিলের নকল বডি, বনেট এবং ডিস্ক সমাবেশ নিয়ে গঠিত। ভালভটি ভালভ স্টেমের মাধ্যমে ডিস্কটিকে উপরে এবং নীচে চালিত করে নির্ভরযোগ্য অন-অফ নিয়ন্ত্রণ এবং সুনির্দিষ্ট প্রবাহ নিয়ন্ত্রণ অর্জন করে।

প্রচলিত ঢালাই ইস্পাত ভালভের সাথে তুলনা করে, স্টেইনলেস স্টীল নকল ইস্পাত ফ্ল্যাঞ্জ গ্লোব ভালভগুলিতে উচ্চতর উপাদানের ঘনত্ব, বৃহত্তর যান্ত্রিক শক্তি এবং আরও স্থিতিশীল প্রভাব প্রতিরোধের বৈশিষ্ট্য রয়েছে। ক্ষয়-প্রতিরোধী স্টেইনলেস স্টীল এবং পরিপক্ক সিলিং কাঠামোর সাথে, ভালভগুলি দীর্ঘ সময়ের জন্য কাজ করতে পারে উচ্চ-তাপমাত্রা এবং উচ্চ-চাপযুক্ত পরিবেশে, মিডিয়া-উৎপাদিত পরিবেশে। GB, API, ASME এবং অন্যান্য মান অনুসারে, এগুলি তেল ও গ্যাস, উচ্চ-চাপ রাসায়নিক, পাওয়ার স্টেশন এবং অফশোর সিস্টেমগুলিতে ব্যাপকভাবে ব্যবহৃত হয়, যা উচ্চ-চাপ পাইপলাইনের মূল নিয়ন্ত্রণ উপাদান হিসাবে পরিবেশন করে।

মূল কাঠামো এবং কর্মক্ষমতা বৈশিষ্ট্য

■ ইন্টিগ্রাল ফরজড বডি বডি এবং বনেট খোলা ডাই বা ক্লোজড ডাই ফোরজিং দ্বারা উত্পাদিত হয়, ঘন অভ্যন্তরীণ কাঠামোর সাথে এবং ঢালাই পোরোসিটি থেকে মুক্ত। কাঠামোগত স্থিতিশীলতা ওঠানামা চাপ বা প্রভাবের পরিস্থিতিতে ঢালাই ভালভের চেয়ে উচ্চতর।

■ স্ট্রেইট-থ্রু ফ্লো প্যাসেজ স্ট্যান্ডার্ড স্ট্রেইট-থ্রু ডিজাইন স্থানীয় প্রবাহ প্রতিরোধকে হ্রাস করে এবং আরও রৈখিক প্রবাহ নিয়ন্ত্রণ প্রদান করে, স্থিতিশীল নিয়ন্ত্রণের প্রয়োজন প্রক্রিয়া সিস্টেমগুলির জন্য আদর্শ।

■ OS&Y বাইরের স্ক্রু এবং জোয়াল কাঠামোর উত্থান স্টেম ডিজাইন ভালভ অবস্থানের স্পষ্ট পর্যবেক্ষণের অনুমতি দেয়। স্টেম থ্রেড মাঝারি থেকে বিচ্ছিন্ন হয়, সেবা জীবন প্রসারিত।

■ একাধিক সিলিং সলিউশনস মেটাল হার্ড সীল বা PTFE নরম সীল পরিষেবা শর্তের উপর ভিত্তি করে উপলব্ধ, ভালভগুলিকে উচ্চ-তাপমাত্রা উচ্চ-চাপ এবং পরিষ্কার মাঝারি অ্যাপ্লিকেশন উভয়ই কভার করতে সক্ষম করে।

মূল প্রযুক্তিগত পরামিতি

প্রধান উপাদান কনফিগারেশন বডি এবং বনেট

বডি ও বনেট

ছাঁটা এবং সিলিং

● ভালভ স্টেম: 316 বা 17-4PH বৃষ্টিপাত স্টেইনলেস স্টীল শক্ত করে

● আসন/ডিস্ক: স্টেলাইট হার্ডফেসিং বা বডি ম্যাটেরিয়াল সিল

● প্যাকিং: নমনীয় গ্রাফাইট বা PTFE চাঙ্গা টাইপ

● ফ্ল্যাঞ্জ গ্যাসকেট: সর্পিল ক্ষত গ্যাসকেট / PTFE / RJ রিং গ্যাসকেট

উপরের উপাদান সিস্টেমের সাথে, স্টেইনলেস স্টীল নকল ইস্পাত ফ্ল্যাঞ্জ গ্লোব ভালভ পরিধান প্রতিরোধের এবং সিলিং স্থায়িত্বের সুষম কর্মক্ষমতা অর্জন করে।

অ্যাকচুয়েশন এবং সংযোগ বিকল্প

সঠিক অ্যাকচুয়েটর কনফিগারেশনের সাথে, স্টেইনলেস স্টীল নকল ইস্পাত ফ্ল্যাঞ্জ গ্লোব ভালভগুলি স্বয়ংক্রিয় সিস্টেমে স্থিরভাবে কাজ করতে পারে।

মূল নির্বাচন নির্দেশিকা

প্রেসার ক্লাস দ্বারা নির্বাচন

● PN100 এবং তার উপরে বা অস্থির চাপের জন্য: নকল কাঠামো পছন্দ

● অতি-উচ্চ চাপের জন্য: RJ ফ্ল্যাঞ্জ ফেস বাঞ্ছনীয়

ক্ষয় দ্বারা উপাদান নির্বাচন

● সাধারণ পরিষেবা: 304

● ক্লোরিন বা অ্যাসিড পরিষেবা: 316L

● উচ্চ তাপমাত্রার জন্য: উপাদানের গ্রহণযোগ্য চাপ যাচাই করুন

সিলিং প্রয়োজনীয়তা দ্বারা নির্বাচন

● উচ্চ তাপমাত্রা, উচ্চ চাপ, কণা-ধারণ: ধাতু হার্ড সীল

● কঠোর ফুটো নিয়ন্ত্রণের সাথে পরিচ্ছন্ন পরিষেবা: PTFE নরম সীল

অপারেশন মোড দ্বারা ম্যাচিং

● DN≤80 এবং কম অপারেশন ফ্রিকোয়েন্সি: ম্যানুয়াল

● দূরবর্তী বা স্বয়ংক্রিয় নিয়ন্ত্রণ: বৈদ্যুতিক/বায়ুসংক্রান্ত

● বড়-বোর উচ্চ-চাপ: বেভেল গিয়ার

ইনস্টলেশন, অপারেশন এবং রক্ষণাবেক্ষণ

ইনস্টলেশন

● মডেল, চাপ শ্রেণী এবং উপাদান সামঞ্জস্য যাচাই করুন

● নকল পৃষ্ঠগুলিতে যান্ত্রিক ক্ষতির জন্য পরীক্ষা করুন৷

● শরীরের উপর চিহ্নিত প্রবাহ দিক ইনস্টল করুন: কম খাঁড়ি, উচ্চ আউটলেট

কমিশনিং এবং অপারেশন

● প্রভাব এড়াতে ম্যানুয়ালি মসৃণভাবে এবং ধীরে ধীরে কাজ করুন

● বৈদ্যুতিক/নিউমেটিক ভালভের জন্য নো-লোড এবং ধাপে ধাপে চাপ পরীক্ষা পরিচালনা করুন

● উচ্চ-চাপ সিস্টেম শুরু করার আগে শূন্য ফুটো নিশ্চিত করুন

রক্ষণাবেক্ষণ

● নিয়মিতভাবে প্যাকিং গ্রন্থি এবং ফ্ল্যাঞ্জ জয়েন্টগুলি পরিদর্শন করুন

● দীর্ঘমেয়াদী পরিষেবার জন্য UT/MT অ-ধ্বংসাত্মক পরীক্ষার সুপারিশ করা হয়

● ডিস্ক এবং সিট সিলিং পৃষ্ঠতল মেরামত করুন যদি নিয়ন্ত্রণ কার্যক্ষমতা হ্রাস পায়

শাটডাউনের পরে পুনরায় চালু করুন

● স্টার্টআপের আগে ম্যানুয়াল বাঁক দ্বারা মসৃণ অপারেশন পরীক্ষা করুন

● প্রয়োজনে শেল এবং সীল পরীক্ষা পরিচালনা করুন

● পরিদর্শন পাস করার পরেই পরিষেবাতে রাখুন

অ্যাপ্লিকেশন

উচ্চ-শক্তির নকল কাঠামো এবং নির্ভরযোগ্য সিলিং সিস্টেম সহ, স্টেইনলেস স্টীল নকল ইস্পাত ফ্ল্যাঞ্জ গ্লোব ভালভ ব্যাপকভাবে ব্যবহৃত হয়:

● তেল ও গ্যাস পরিবহন

● উচ্চ চাপ রাসায়নিক উদ্ভিদ

● তাপ ও ​​পারমাণবিক শক্তি সিস্টেম

● অফশোর এবং সামুদ্রিক প্ল্যাটফর্ম

● উচ্চ-তাপমাত্রা উচ্চ-চাপ প্রক্রিয়া পাইপলাইন
